Советы по обслуживанию двигателя пожарно-спасательной машины Isuzu 6HK1

Пожарные автомобили с двигателем серии 6HK1 являются основными силовыми установками коммерческих автомобилей, и отказы датчиков напрямую влияют на производительность и надежность двигателя. К распространённым неисправностям относятся ненормальные сигналы датчика скорости автомобиля, приводящие к ограничению скорости ЭБУ и прекращению подачи топлива, отклонения показаний датчика температуры охлаждающей жидкости, вызывающие сбои в работе системы охлаждения, и отказы датчика распределительного вала, приводящие к ошибкам в последовательности зажигания. Эти неисправности часто вызваны старением датчика, ненадёжным подключением проводки или проблемами с механической установкой (например, недостаточным крутящим моментом). Например, неисправный датчик скорости автомобиля может привести к тому, что ЭБУ неверно распознаёт превышение скорости и прекращает впрыск топлива, что приводит к внезапной потере мощности на высоких скоростях. Сигнал Цвет и диаметр 1 Земля Б/0,5 2 СИГ Y/0,5 3 Щит Г/0,5 1 Точка измерения Сопротивление (кОм) Температура ℃ Терминал 1 Терминал 2 1.21 40 3. 25 0 Терминал 1 Тело Терминал 2 Тело Разъем Номер терминала Сигнал Диаметр/координатный диаметр провода (Жгут проводов ТНВД) СВП 8-клеммный Черный 1 Напряжение привода привода регулятора - 1 РМ 2 2 Схема регулятора GND-1 W/1.2 3 Целевая позиция стойки - 1 У1 2 4 Напряжение положения стойки Г/1.2 5 Схема регулятора 5V-1 Y/1.2 6 Резервный датчик N (GND) БР/1.2 7 Резервный датчик N (SIG) 0/1.2 8 Вытягивание вниз Б/1.2 SWP6- терминалы Черный г Напряжение привода регулятора - 2 Р/1.2 10 Целевая позиция стойки - 2 Л/1.2 11 Схема регулятора GND-2 W/1.2 12 Схема регулятора SIG-GND БР/1.2 13 Схема регулятора 5V-2 Y/1.2 СВП 3- тер

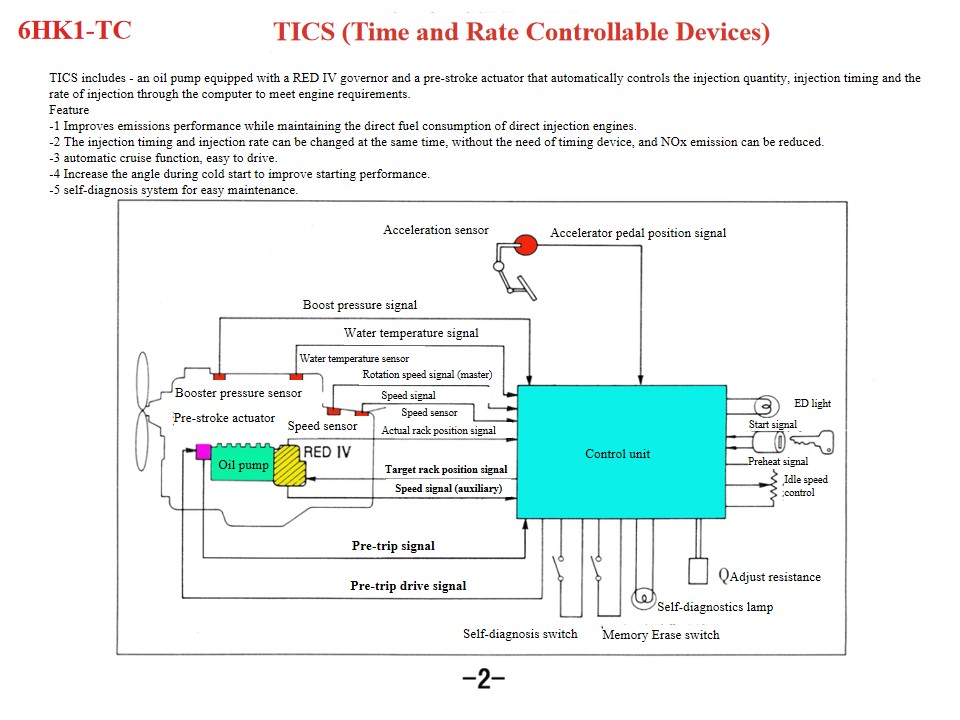

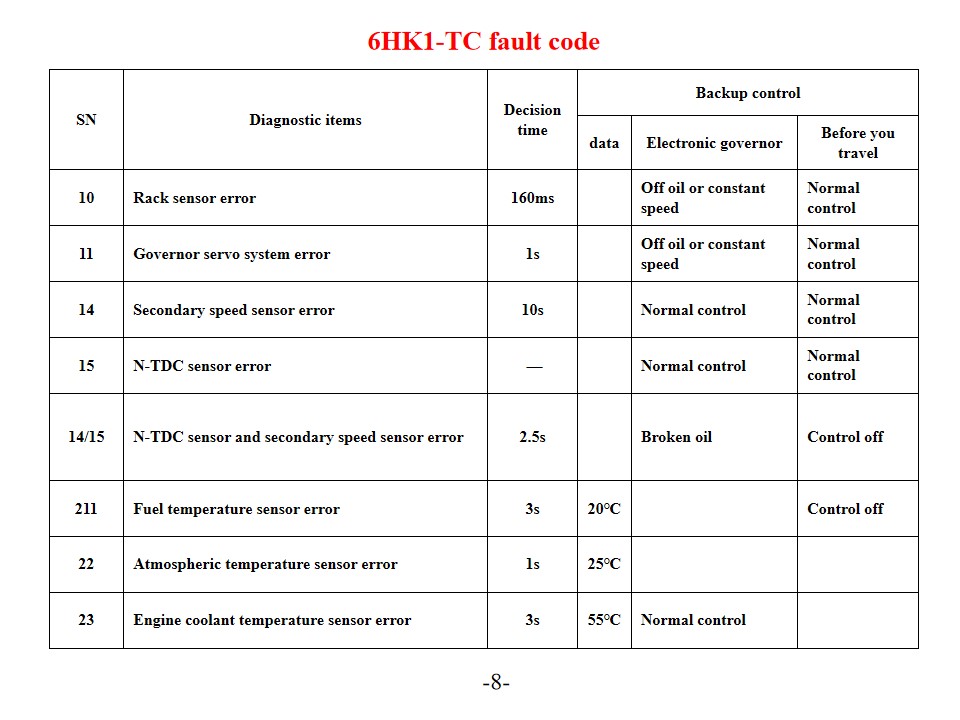

Пожарные автомобили Isuzu 6HK1-TC, также называемые пожарно-спасательными автомобилями Isuzu, диагностика кодов ошибок двигателя и решения. Двигатель Isuzu 6HK1-TC оснащен усовершенствованной электронной системой управления топливным насосом высокого давления (TICS), а блок управления двигателем (ЭБУ) оснащен функцией самодиагностики. При обнаружении неисправности загорается контрольная лампа «CHECK ENGINE» и сохраняется соответствующий код неисправности. Понимание интерпретации и способов устранения этих кодов ошибок может существенно повысить эффективность обслуживания двигателя. Распространенные коды ошибок и решения Коды неисправностей серии P P0101 (низкий уровень сигнала в цепи датчика массового расхода воздуха) Проверьте датчик температуры охлаждающей жидкости двигателя и его проводку. Проверьте напряжение питания датчика и соединение с массой. При необходимости замените блок управления двигателем или датчик. P0102 (Высокий уровень сигнала в цепи датчика массового расхода воздуха) Проверьте качество топлива и состояние фильтра. Очистите топливную систему. Проверьте регулятор давления топлива, топливный насос и цепи форсунок. P0103 (Высокий уровень сигнала в цепи датчика массового расхода воздуха A) Проверьте сигнальную цепь датчика на короткое замыкание. Проверьте работоспособность датчика. При необходимости замените датчик или ЭБУ. Цифровые коды неисправностей 10 (Ошибка датчика стойки) Проверьте датчик положения рейки и его проводку. Убедитесь, что сигнал передается нормально. 11 (Ошибка системы сервопривода регулятора скорости) Проверьте рабочее состояние сервосистемы регулятора скорости. Проверьте соединения соответствующих цепей. 14 (Ошибка вспомогательного датчика скорости) Проверьте правильность установки дополнительного датчика скорости. Проверьте выходной сигнал датчика. 15 (ошибка датчика N-TDC) Проверьте подключение датчика N-TDC Проверьте точность сигнала Техническое обслуживание системы и профилактические меры СН Диагностические пункты Время принятия решения Резервное управление данные Электронный регулятор Перед поездкой 10 Ошибка датчика стойки 160 мс Без масла или с постоянной скоростью Нормальный контроль 11 Ошибка сервосистемы регулятора 1с Без масла или с постоянной скоростью Нормальный контроль 14 Ошибка вторичного датчика скорости 10-е Нормальный контроль Нормальный контроль 15 Ошибка датчика N-TDC — Нормальный контроль Нормальный контроль 14/15 Ошибка датчика N-TDC и вторичного датчика скорости 2,5 с Испорченное масло Управление выключено 211 Ошибка датчика температуры топлива 3с 20℃ Управление выключено 22 Ошибка датчика температуры атмосферы 1с 25℃ 23 Ошибка датчика температуры охлаждающей жидкости двигателя 3с 55℃ Нормальный контроль Разъем Номер терминала Сигнал Диаметр/координатный диаметр провода (Жгут проводов ТНВД) СВП 8-клеммный Черный 1 Напряжение привода привода регулятора - 1 РМ 2 2 Схема регулятора GND-1 W/1.2 3 Целевая позиция стойки - 1 У1 2 4 Напряжение положения стойки Г/1.2 5 Схема регулятора 5V-1 Y/...

Пожарно-спасательные автомобили Isuzu 6HK1 , также названный Пожарный автомобиль Isuzu , Если двигатель пожарной машины Isuzu перегревается, в первую очередь следует проверить следующие места: 1. Система охлаждения: такие проблемы, как поврежденный вентилятор, засоренный радиатор, поврежденный термостат или недостаточное количество охлаждающей жидкости, могут привести к перегреву двигателя. 2. Качество и количество масла: Низкое качество масла или его недостаточное количество также могут стать причиной перегрева двигателя. 3. Механические неисправности, такие как разрыв цилиндра, трещины в гильзах цилиндров или их части, также могут быть причиной этого явления. Двигатель Isuzu 6HK1, являясь мощным дизельным силовым агрегатом, требует строгого соблюдения технических условий при техническом обслуживании. Основные моменты: 1. Понимание конструкции и спецификации разборки и сборки Механизм коленчатого вала и шатуна Гильза цилиндра имеет свободную посадку, что требует использования специального инструмента для предотвращения её выпадения при разборке и сборке. Стандартный зазор составляет 0,122–0,156 мм. Наружный диаметр поршня имеет жёсткий допуск (114,894–114,909 мм). При установке обратите внимание на направление раскрытия поршневых колец и регулировку трёх зазоров (торцевого, бокового и заднего). Нижний картер представляет собой цельную конструкцию и должен быть поднят во время технического обслуживания, чтобы предотвратить деформацию. Выравнивание системы синхронизации При сборке коробки передач совместите метки на шестерне коленчатого вала и промежуточной шестерне. Метка B на распределительном валу должна быть заподлицо с поверхностью головки блока цилиндров. Двигатель должен находиться в верхней мертвой точке такта сжатия первого цилиндра. При установке топливного насоса высокого давления совместите указатель синхронизации с точкой S на разъеме, а метку опережения впрыска — с указателем на корпусе насоса. • Линейный двигатель постоянного тока толкает катушку вверх и вниз под действием выходного сигнала блока управления. • Шатун, установленный на блоке катушек, передает движение катушки вверх и вниз на соединительный блок, который установлен на конце рейки. Под действием соединительного блока рейка перемещается влево и вправо, изменяя количество впрыскиваемого топлива. При движении блока катушек вверх тяга толкает рейку, увеличивая направление подачи масла; и наоборот, при движении блока катушек вниз рейка перемещается в направлении уменьшения подачи масла, а функция колонки заключается в преобразовании вертикального движения в перемещение рейки по высоте. • Медный блок устанавливается в верхней части соединительного блока, образуя датчик положения рейки. Датчик положения рейки определяет ход рейки и передаёт это значение обратно в блок управления, что позволяет непрерывно сравнивать фактический и заданный ход рейки до тех пор, пока разница между ними не приблизится к нулю. Этот процесс крайне важен для контроля точности и скорости отклика. 2. К...

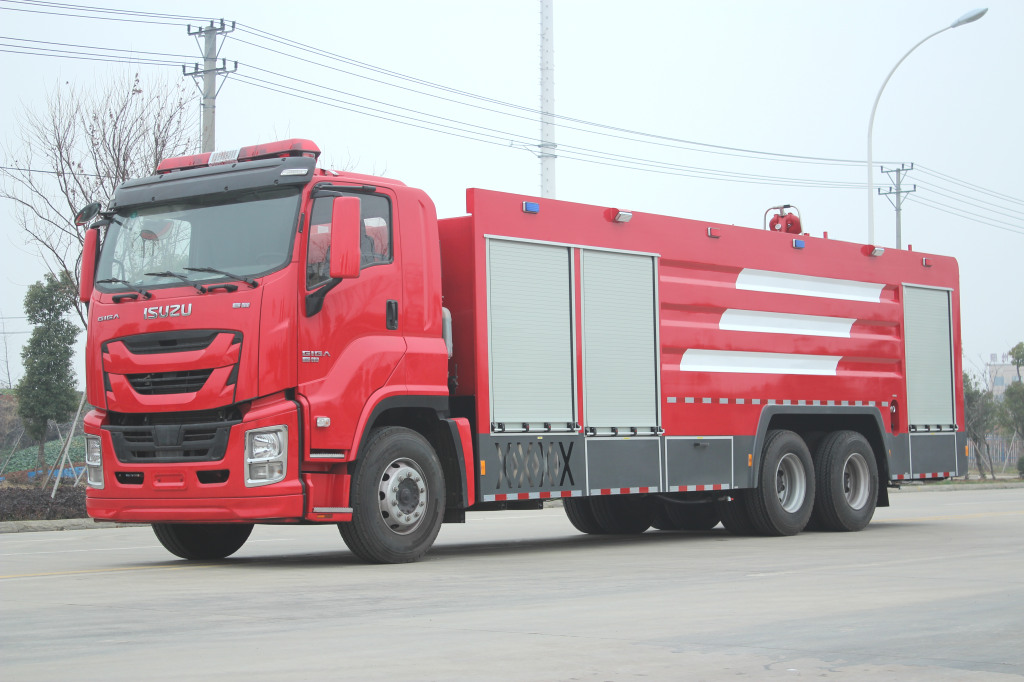

Автомобиль для пенного пожаротушения Isuzu 4000L разработан для борьбы с пожарами класса B, связанными с легковоспламеняющимися жидкостями (например, нефтью, химикатами). Его система пенного распыления смешивает воду с огнетушащей пеной в точных пропорциях, образуя блокирующий кислород слой для быстрого тушения возгораний жидкого топлива. Оснащенный баком большой емкости на 4000 литров и насосом высокого давления, Автомобиль для пенного пожаротушения Isuzu 4000 л обеспечивает постоянную скорость подачи пены до 4000 л/мин, что позволяет быстро контролировать масштабные пожары. Его расширенный контрольный патрубок выбрасывает пену на расстояние более 60 метров, обеспечивая безопасность оператора во время чрезвычайных ситуаций на нефтеперерабатывающих заводах, складах или лесных пожарах. Руководство по эксплуатации автомобиля пенного пожаротушения Isuzu 4000L: технические параметры и процедуры 1. Обзор транспортного средства Автомобиль для пенного пожаротушения Isuzu 4000L разработан для быстрого реагирования на пожары класса B (легковоспламеняющиеся жидкости) и класса A (твердые горючие вещества). Созданный на шасси сверхпрочного Isuzu FVR, он оснащен дизельным двигателем 6HK1-TCG61 мощностью 176 кВт (240 л. с.) при 2200 об./мин, создающим крутящий момент 981 Н·м. Шасси соответствует стандартам выбросов Euro V и включает в себя 9-ступенчатую механическую коробку передач для оптимальной маневренности на бездорожье. 2. Технические характеристики системы пожаротушения Бак для воды : емкость 4000 литров, изготовлена из устойчивой к коррозии нержавеющей стали марки 304 с внутренними перегородками для устойчивости. Бак для пены : Полиэтиленовый бак объемом 500 литров, совместимый с концентратами AFFF (водная пленкообразующая пена) или AR-AFFF (спиртоустойчивый). Система дозирования : Система подачи пены с электронным управлением и возможностью регулировки соотношения (1–10%) с помощью поворотного регулятора на панели насоса. Насосный агрегат : Центробежный насос, устанавливаемый в средней части судна (модель NH30), производительность 4000 л/мин при давлении 1,0 МПа. Максимальная высота всасывания: 7 метров. 3. Разгрузочное оборудование Монитор, устанавливаемый на крыше : Телескопический монитор с дистанционным управлением, вращение на 360°, радиус действия 70 м (вода) и 55 м (пена). Расход регулируется от 100 до 3800 л/мин. Катушки с леской : Два 30-метровых резиновых шланга класса B (Φ65 мм) с регулируемыми распылительными/прямоструйными насадками (макс. 500 л/мин). Катушка заднего бампера : 20-метровый шланг высокого давления (Φ25 мм) для вспомогательных работ (200 л/мин). 4. Системы управления и контроля Панель насоса : Централизованный интерфейс с аналоговыми манометрами, тахометром и цифровым дисплеем соотношения пены. Включает ручное управление оборотами насоса (0–2500). Дисплей кабины : 7-дюймовый ЖК-экран для мониторинга уровня воды/пены, состояния насоса и диагностики двигателя в режиме реального времени. Освещение : Четыре светодиодных прожекто...
