Сколько воды может перевозить пожарная машина? Это один из первых вопросов, с которым сталкиваются наши клиенты при выборе пожарной машины. Не существует единого фиксированного числа — оно зависит от типа автомобиля, грузоподъемности шасси, назначения конструкции и региональных норм, варьируясь от легких моделей объемом 2 000 литров до промышленных пожарных машин с емкостью 25 000 литров. Но больший бак не всегда означает более высокую производительность;пожарная машина вместимость водяного бака должна быть правильно согласована с производительностью насоса, расходом подачи лафетного ствола и грузоподъемностью шасси для обеспечения эффективного тушения пожаров.

Fire Truck Water Tank Capacity How Much Water Do Fire Trucks Hold

Эта статья начинается с основ вместимости водяных баков пожарных машин, анализирует типичные диапазоны хранения воды для различных типов автомобилей, рассматривает ключевые факторы, влияющие на конструкцию баков, и предоставляет практические рекомендации по покупке.

Ключевые выводы:

Вместимость водяного бака пожарной машины обычно составляет от 2 000 до 25 000 литров
Разные типы пожарных машин имеют разную вместимость баков
Больший бак не означает более высокую эффективность тушения пожара
Вместимость бака должна соответствовать производительности насоса, расходу лафетного ствола и грузоподъемности шасси
Для промышленного пожаротушения обычно требуются большие баки, тогда как муниципальное пожаротушение уделяет приоритет маневренности

» I. Три основных типа водяных баков пожарных машин

Насосные пожарные автомобили:Это наиболее распространенные муниципальные пожарные машины. Они в основном используют пожарные гидранты для подачи воды и перевозят примерно 1 900–3 800 литров воды на борту для первоначальной атаки. Основой этих автомобилей является насос, а не бак — они предназначены для подачи воды под давлением после подключения к гидранту.

Автоцистерны (водовозы):Эти автомобили предназначены для перевозки больших объемов воды, при этом вместимость баков обычно превышает 11 400 литров. Они играют важную роль в сельских и удаленных районах, где нет пожарных гидрантов, доставляя воду от источников к месту пожара для использования насосными автомобилями.

Насосно-цистерные пожарные автомобили:Эти автомобили объединяют функции перекачки и транспортировки воды в одном агрегате. Они могут как подавать воду для тушения пожара, так и снабжать другие автомобили. Вместимость баков обычно составляет от 5 700 до 11 400 литров, что делает их универсальным решением для пожарных служб.

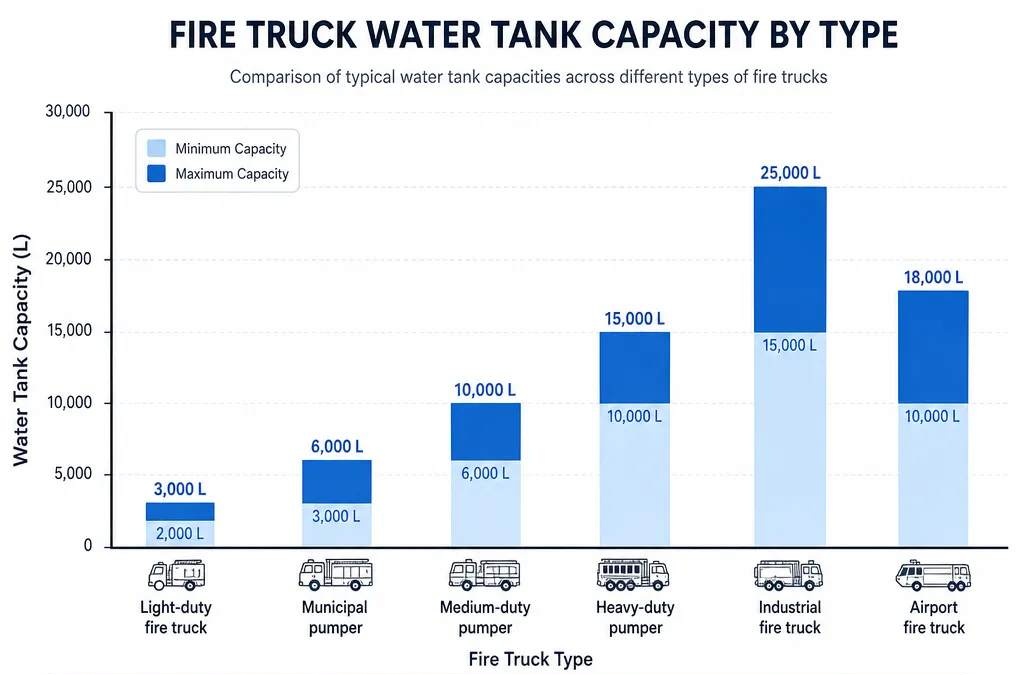

» II. Сколько воды могут перевозить разные типы пожарных машин?

Тип пожарной машины	Типичная вместимость бака	Основное применение
Легкая пожарная машина	2 000–3 000 л	Быстрое реагирование в городе, первоначальная атака
Муниципальный насосный пожарный автомобиль	3 000–6 000 л	Муниципальное пожаротушение, пожары в зданиях
Средний насосный пожарный автомобиль	6 000–10 000 л	Комбинированные городские и промышленные задачи
Тяжелый насосный пожарный автомобиль	10 000–15 000 л	Продолжительные операции, реагирование на больших расстояниях
Промышленная пожарная машина	15 000–25 000 л	Пожаротушение на нефтяных, химических и горнодобывающих объектах

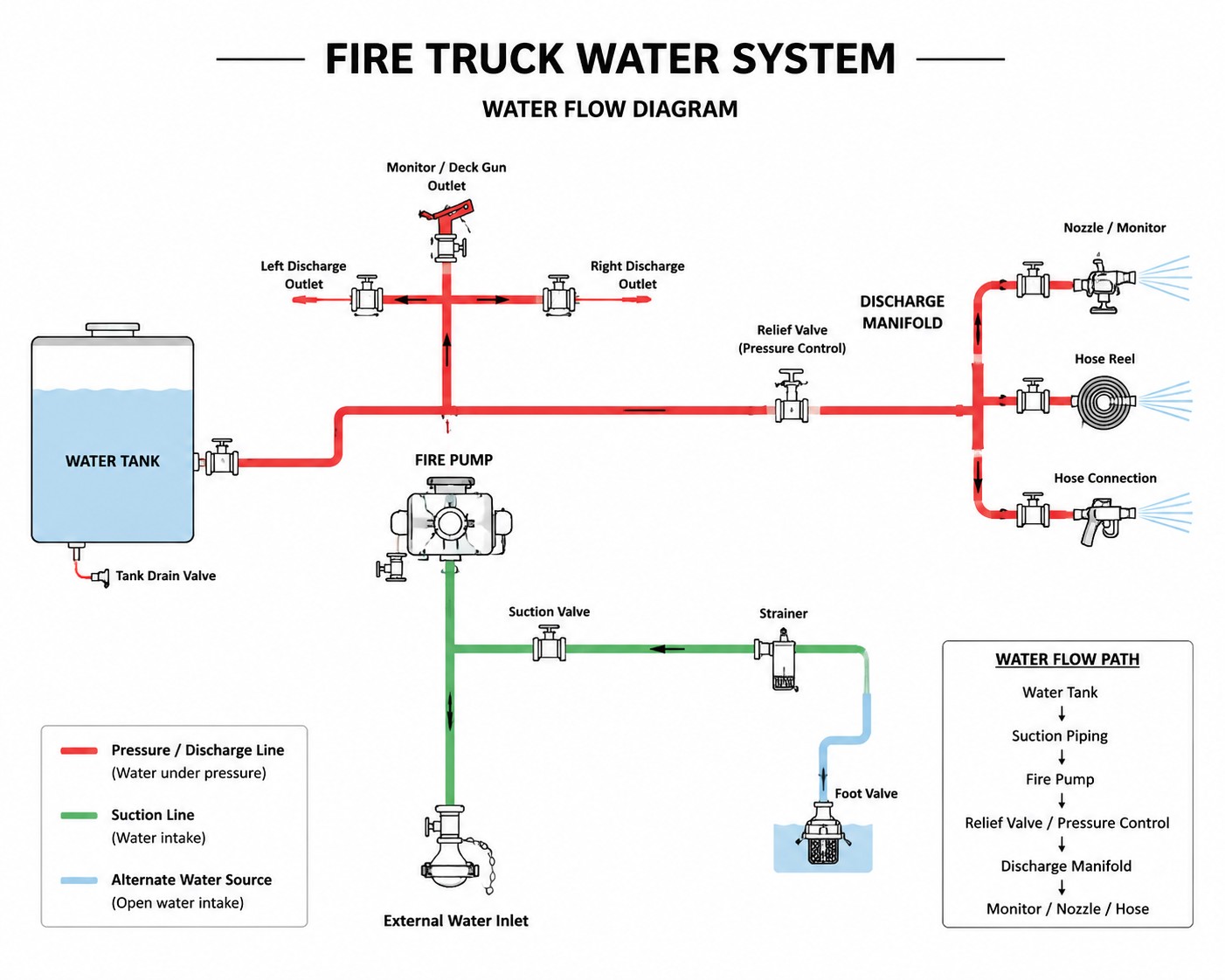

» III. Как работает водяная система пожарной машины?

Пожарная машина — это не просто передвижной водяной бак, а полноценная система подачи воды. Вода, хранящаяся в баке, должна пройти через несколько ключевых компонентов, прежде чем попасть к огню. Полный путь потока:

Водяной бак → Заборный трубопровод → Пожарный насос → Система регулирования давления → Напорный коллектор → Лафетный ствол/Ствол/Рукав

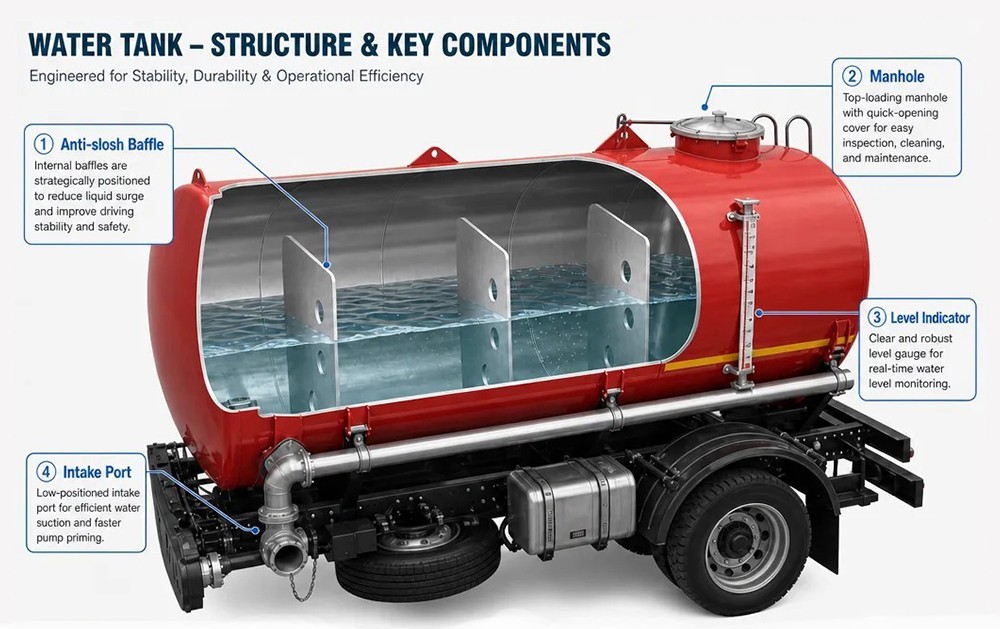

Водяной бак

Водяной бак является основным резервуаром для хранения. Его конструкция напрямую влияет на полезный объем воды и срок службы.

Противоволновые перегородки:Внутренние перегородки, предотвращающие резкие перемещения воды при движении и крутых поворотах, обеспечивая устойчивость автомобиля.
Коррозионностойкие материалы:Баки обычно изготавливаются из нержавеющей стали 304 или углеродистой стали с покрытием для защиты от длительной коррозии под воздействием воды.
Люк:Точка доступа в верхней части бака для внутреннего осмотра, очистки и технического обслуживания.
Индикатор уровня:Отображает оставшийся объем воды в реальном времени, помогая операторам планировать стратегии тушения пожара.

Впускной трубопровод

Впускной трубопровод подает воду из бака к пожарному насосу. Обычно он имеет большой диаметр для снижения сопротивления потоку, оснащен обратным клапаном для предотвращения обратного потока и фильтром для предотвращения попадания мусора в насос.

Fire Truck Water Tank Structure Diagram

Пожарный насос

Пожарный насос является силовым ядром водяной системы. Он отвечает за:

Создание давления воды для преодоления сопротивления трубопровода и вертикального подъема
Увеличение расхода для удовлетворения потребностей пожаротушения
Обеспечение непрерывной подачи воды при длительной эксплуатации

Система подачи воды

Вода под давлением подается через напорный коллектор к различным устройствам подачи, включая пожарные лафетные стволы (тушение пожаров с большим расходом на расстоянии), ручные насадки (точное тушение пожаров), высоконапорные катушки со шлангами (для локальных пожаров или быстрого реагирования) и несколько выходных отверстий (одновременное подключение шлангов).

» IV. Почему пожарная машина не может выдать 100% объема своего бака?

Многие считают, что бак объемом 10 000 литров может выдать 10 000 литров воды. На практике полезный объем воды обычно меньше номинальной вместимости бака. Основные причины:

1. Ограничение высоты всасывающего патрубка

Всасывающий патрубок пожарного насоса обычно расположен на определенной высоте над дном водяного бака, а не находится на одном уровне с полом бака. Это сделано для предотвращения всасывания осадка и примесей, скопившихся на дне. Однако это также означает, что примерно 5%–10% воды в самом нижнем слое невозможно забрать и использовать насосом.

2. Предотвращение попадания воздуха в пожарный насос

Всасывающий патрубок должен постоянно оставаться полностью погруженным в воду, чтобы предотвратить попадание воздуха в корпус насоса. После попадания воздуха насос может работать всухую, вызвать кавитацию (когда рабочее колесо вращается в смеси пузырьков воздуха и воды, а схлопывание пузырьков создает ударные волны, повреждающие рабочее колесо) и привести к резкому падению давления. В тяжелых случаях это может повредить или даже вывести из строя пожарный насос.

3. Влияние перегородок внутри бака

Перегородки разделяют бак на несколько отсеков. Хотя они эффективно подавляют перемещение воды при движении автомобиля, отверстия для прохода воды в нижней части этих отсеков относительно небольшие. При низком уровне воды скорость потока ограничивается, что препятствует своевременному поступлению части воды в зону всасывающей трубы.

Номинальная вместимость	Полезная вместимость	Коэффициент потерь
5 000 л	Примерно 4 500–4 700 л	6%–10%
10 000 л	Примерно 9 000–9 400 л	6%–10%
15 000 л	Примерно 13 500–14 100 л	6%–10%

» V. Соответствие вместимости бака производительности пожарного насоса

Принцип подбора:Если расход насоса слишком высок, бак будет опустошён в течение нескольких минут. Если расход слишком низкий, большая вместимость бака не сможет быть полностью использована. Общая рекомендация заключается в том, что время непрерывной подачи при номинальном расходе должно составлять не менее 5–10 минут.

Вместимость бака	Рекомендуемый расход насоса	Рекомендуемое применение
2 000 л	30 л/с	Малые пожарные автомобили, тушение пожаров в общинах
3 000–5 000 л	40 л/с	Муниципальное пожаротушение, первоначальная атака
6 000–8 000 л	60 л/с	Муниципальное пожаротушение, пожары в зданиях
10 000–15 000 л	80 л/с	Промышленное пожаротушение, длительные операции
15 000 л и более	100 л/с и более	Нефтехимическая промышленность, пожаротушение в аэропортах

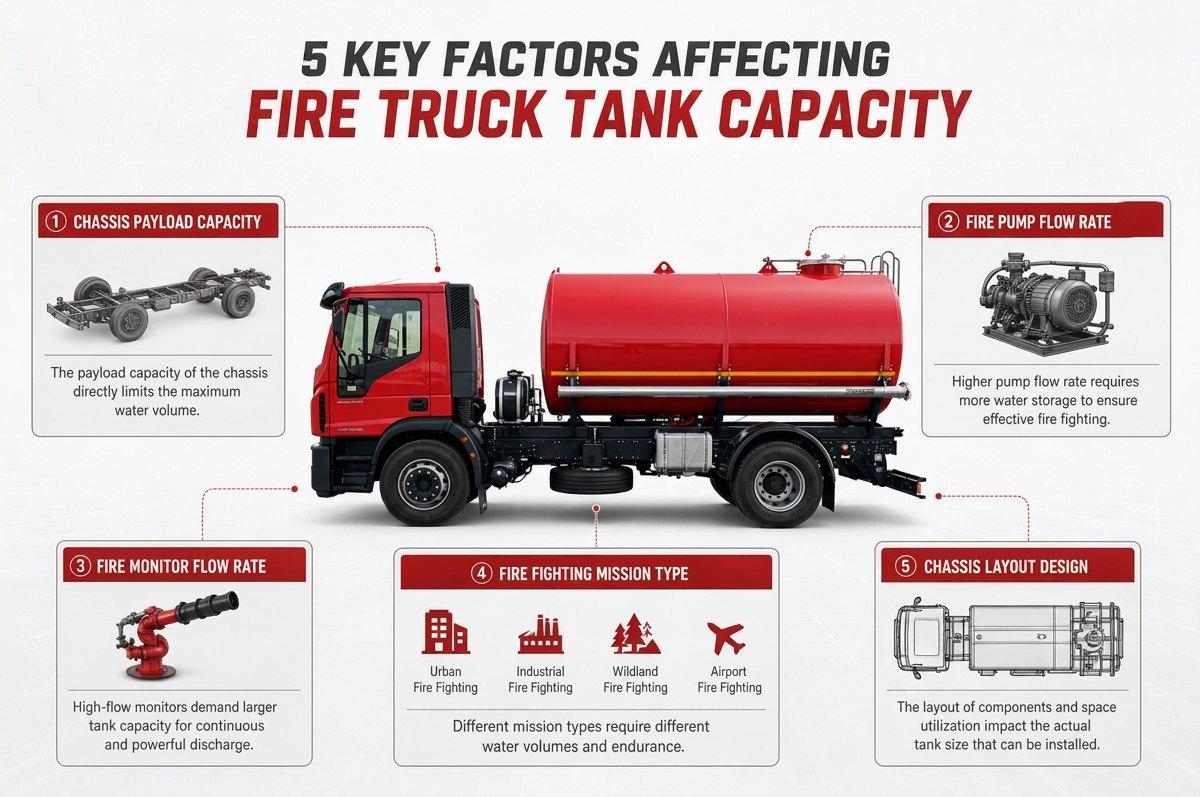

» VI. Пять ключевых факторов, влияющих на вместимость водяного бака пожарного автомобиля

1. Грузоподъёмность шасси

Вместимость водяного бака в первую очередь ограничивается полной массой автомобиля (GVW). Распространённые шасси пожарных автомобилей включают конфигурации привода 4×2, 6×4 и 8×4. Чем длиннее колёсная база и чем больше количество осей, тем выше общая грузоподъёмность. Например, шасси 6×4 обычно может вместить больший водяной бак, чем шасси 4×2. Кроме того, при установке водяного бака необходимо учитывать распределение нагрузки на переднюю и заднюю оси, чтобы обеспечить устойчивость и управляемость автомобиля как при полной, так и при неполной загрузке.

2. Расход пожарного насоса

Необходимо обеспечить разумное соответствие между расходом пожарного насоса и вместимостью водяного бака. Для насоса с расходом 30 л/с бак объёмом 10 000 литров может быть опустошён примерно за 5,5 минут, тогда как насос с расходом 60 л/с опустошит его менее чем за 3 минуты. Чем выше расход насоса, тем быстрее расходуется вода в баке. Поэтому при выборе характеристик насос с высоким расходом следует сочетать с баком большей вместимости, чтобы обеспечить достаточное время непрерывной работы. И наоборот, сочетание насоса с низким расходом и бака избыточной вместимости приводит к неэффективному использованию грузоподъёмности автомобиля и увеличению затрат.

3. Расход пожарного лафетного ствола

Пожарные лафетные стволы являются крупными потребителями воды. Большие лафетные стволы могут иметь расход 48–100 л/с и более. Лафетный ствол с высоким расходом может опустошить весь водяной бак за несколько минут. Поэтому пожарные автомобили, оснащённые лафетными стволами с высоким расходом, должны либо иметь баки соответствующей большой вместимости, либо иметь возможность быстро подключаться к внешнему источнику воды.

4. Тип пожарной задачи

Различные типы пожаров предъявляют разные требования к вместимости водяного бака. При городских пожарах в зданиях пожарные обычно могут подключиться к гидрантам в течение 3–5 минут, поэтому бортовой бак в основном используется для первоначального тушения, и требование к вместимости относительно умеренное. При промышленных пожарах место возгорания часто находится далеко от гидрантов, а операции по тушению длятся дольше, что требует баков большой вместимости свыше 10 000 литров. При лесных пожарах пожарным автомобилям необходимо преодолевать большие расстояния и обеспечивать непрерывную подачу воды, поэтому критически важны как вместимость, так и запас хода.

5. Компоновка шасси

Расположение водяного бака, бака для пены и отсеков для оборудования на шасси напрямую влияет на максимальную возможную вместимость устанавливаемого бака. Расположение двигателя определяет доступное пространство; наличие баков для пены занимает часть объёма; а количество и размеры отсеков для оборудования также напрямую влияют на итоговую вместимость бака.

What factors affect the water tank capacity of a fire truck?

» VII. Часто задаваемые вопросы (FAQ)

1. Сколько воды обычно может перевозить пожарный автомобиль?

Большинство муниципальных пожарных автомобилей перевозят 3 000–10 000 литров. Крупные промышленные пожарные автомобили могут иметь вместимость 15 000–25 000 литров, тогда как малые пожарные автомобили обычно перевозят 500–1 500 литров в зависимости от типа и назначения автомобиля.

2. Какой тип пожарного автомобиля имеет наибольшую вместимость бака?

Крупные промышленные пожарные автомобили и пожарные автомобили для аэропортов обычно имеют самые большие баки, при этом некоторые модели превышают 20 000 литров.

3. Всегда ли больший бак лучше?

Не обязательно. Вместимость бака должна соответствовать возможностям шасси, характеристикам насоса и фактическим требованиям применения. Стремление только к увеличению вместимости бака может привести к снижению манёвренности и росту затрат.

4. Сколько весит полностью загруженный пожарный автомобиль?

Это зависит от типа автомобиля и вместимости бака. 10 000 литров воды весят примерно 10 тонн. В сочетании со снаряжённой массой автомобиля (обычно 10–15 тонн) полная масса может достигать 20–25 тонн, что требует шасси с соответствующей грузоподъёмностью.

5. Может ли пожарный автомобиль пополнять запас воды во время тушения пожара?

Да. Пожарные автомобили могут непрерывно пополнять запас воды из пожарных гидрантов, природных источников воды или автоцистерн для подвоза воды, обеспечивая продолжительное проведение пожаротушения.

6. Имеет ли пенная пожарная машина меньший бак для воды, чем автоцистерна для воды?

Как правило, да. Пенные пожарные машины должны резервировать место для бака с пеной в дополнение к водяному баку, поэтому при одинаковых условиях шасси вместимость водяного бака обычно уменьшается.

7. Как определить подходящую вместимость бака для моего проекта?

Учитывайте тип пожара, условия водоснабжения, производительность насоса, грузоподъёмность шасси и требования проекта. Выбирайте вместимость, которая лучше всего соответствует вашим потребностям, а не просто стремитесь к самому большому доступному баку.

» VIII. Заключение

Вместимость водяного бака пожарного автомобиля обычно составляет от 2 000 до 25 000 литров, при этом разные объёмы подходят для различных сценариев эксплуатации. При муниципальном пожаротушении приоритетом является маневренность — 3 000–6 000 литров достаточно для первоначальной атаки, а для длительной подачи воды используются гидранты. Для промышленного и аэропортового пожаротушения требуется 15 000 литров или более для операций на больших расстояниях и продолжительных работ. Для тушения природных пожаров требуется баланс между вместимостью и возможностью движения по бездорожью, при этом распространённой конфигурацией являются баки на 6 000–10 000 литров.

При выборе пожарного автомобиля вместимость бака является лишь одним из факторов. Она должна быть правильно согласована с производительностью насоса, конфигурацией лафетного ствола, вместимостью шасси и эксплуатационными требованиями, чтобы обеспечить эффективное пожаротушение.
