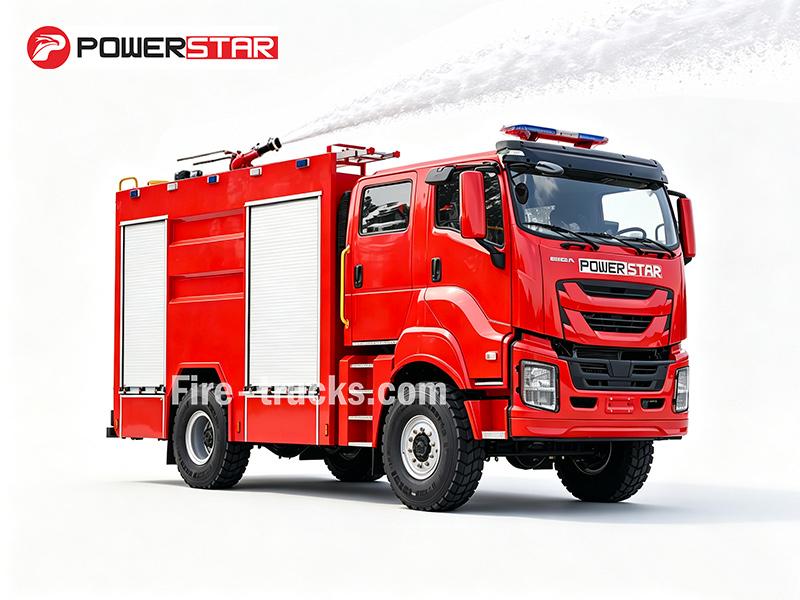

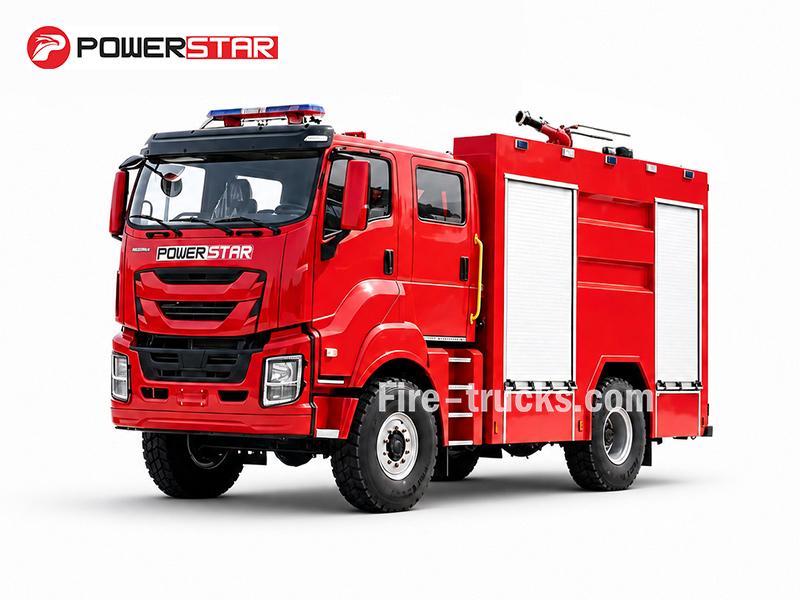

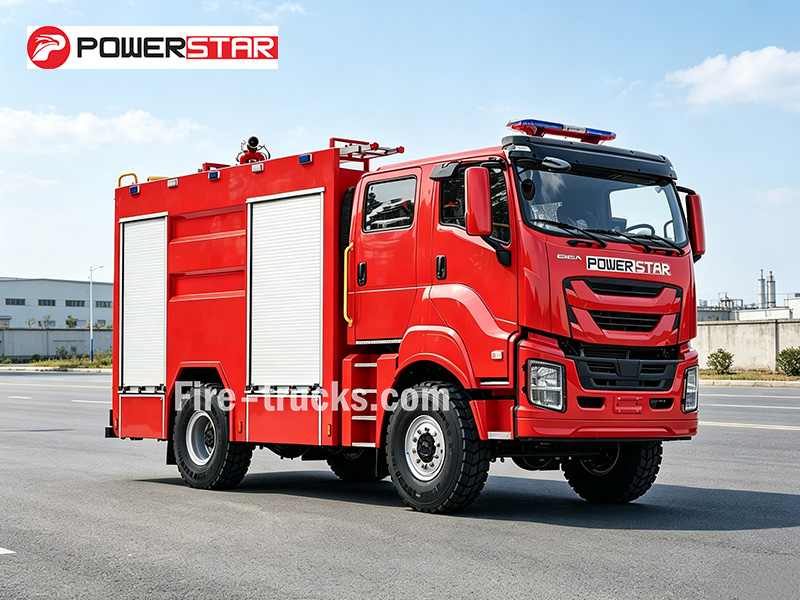

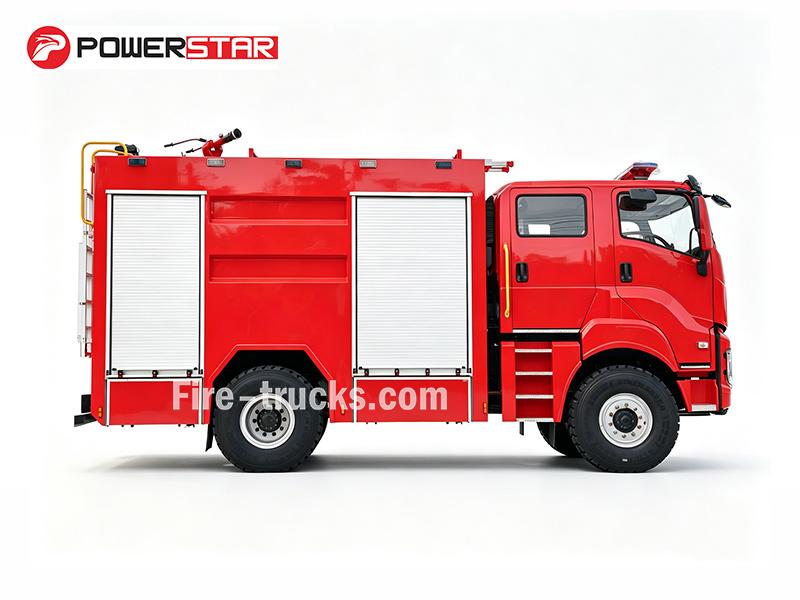

Этот ISUZU GIGA FVR работает на дизельном двигателе 6HK1-TCG60 мощностью 300 л.с. с шасси 4×4, созданным для пересечённой местности. Общая вместимость жидкостей достигает 3,500 литров — разделённых на 3,000L воды и 500L пены. Тушение пожара обеспечивается насосом CB10/40-XZ (40 л/с) и лафетным стволом PL8/32 на крыше с дальностью подачи 60 м воды и 48 м пены. В комплект грузовика входит полный набор стандартного оборудования, включая рукава, всасывающую линию, соединительные муфты, пенный ствол и набор инструментов.
Шасси грузовика:
ISUZU GIGA 4×4Рабочая производительность:
3000L water + 500L foam (3500L total)Мощность двигателя:
300 HP (221 kW) / 6HK1-TCG60Пожарный насос:
CB10/40-XZРасход насоса:
40 L/sРабочее давление:
1.0 MPaПожарный монитор:
PL8/32Монитор потока:
32 L/sДиапазон мониторов:
Water ≥60 m , Foam ≥48 m:
PH64, 3%-6% mixing ratio, 64 L/s max flowПожарный автомобиль ISUZU 4×4 с пенным оборудованием оснащен двигателем 6HK1-TCG60 мощностью 300 л. с., построен на шасси с полным приводом 4×4 с передними шинами 385/65R22.5 и задними шинами 315/80R22.5 для высокой производительности на грязной и песчаной местности. Этотпенный пожарный автомобиль ISUZUперевозит всего 3500 литров (3000 л воды + 500 л пены), оснащен пожарным насосом CB10/40-XZ с подачей 40 л/с и установленным на крыше лафетным стволом PL8/32 с дальностью подачи воды ≥60 м и дальностью подачи пены ≥48 м. Пенный дозатор PH64-RS с коэффициентом смешивания 6% предназначен для тушения пожаров класса B, связанных с нефтью и химическими веществами. Стандартное оборудование включает пожарные рукава, пенную пушку, фильтр и полный набор инструментов — это надежный выбор для пожарных служб, нефтяных месторождений, аэропортов и промышленных объектов, где требуется быстрое реагирование.

|
Рабочая вместимость |
Модель двигателя |
Колесная база |
Надстройка |
|
3000 л воды + 500 л пены |
300 л. с. / 6HK1-TCG60 |
4500 мм |
★ Цистерна из углеродистой стали, вместимость 3500 л ★★ Пожарный насос CB10/40, расход 40 л/с при 1,0 МПа ★★ Лафетный ствол PL8/32 на крыше, расход 32 л/с, дальность воды ≥60 м, пены ≥48 м ★ Пенный дозатор PH64-RS, коэффициент смешивания 6% |
»Ⅰ.Основные характеристики:
❶ Дизельный двигатель 6HK1-TCG60 мощностью 300 л. с. обеспечивает высокий крутящий момент для быстрого ускорения и стабильной подачи пены в аварийных условиях.
❷ Шасси 4×4 ISUZU GIGA FVR оснащено баком для воды объемом 3000 л и баком для пены объемом 500 л, в комплекте с насосом CB10/40-XZ с номинальными параметрами 40 л/с и 1,0 МПа.
❸ Лафетный ствол PL8/32 на крыше обеспечивает дальность подачи воды 60 м и дальность подачи пены 48 м, предоставляя экипажам необходимую дальность для безопасного тушения пожара на большом расстоянии.
❹ Колесная база 4500 мм в сочетании с передними шинами 385/65R22.5 и задними шинами 315/80R22.5 обеспечивает устойчивость на сложном рельефе и грязных рабочих площадках.
❺ Стандартное оборудование включает пожарные рукава, всасывающий рукав, соединительные муфты, пенную пушку и набор инструментов — всё необходимое для немедленного тушения пожаров класса B.
»Ⅱ.Параметры продукта:
| Пенный пожарный автомобиль ISUZU 4X4 для пожаротушения Филиппины | |||
| Общие данные | Рабочая вместимость | 3000 л воды + 500 л пены | |
| Шасси автомобиля | ISUZU GIGA FVR 4x4, двухрядная кабина | ||
| Мощность двигателя | 300 л.с./ ISUZU 6HK1-TCG60 | ||
| Пожарный насос | CB10/40-XZ | ||
| Пожарный лафетный ствол | PL8/32 | ||
| Смеситель для дозирования пены | PH64-RS | ||
| Максимальная скорость | 105 км/ч | ||

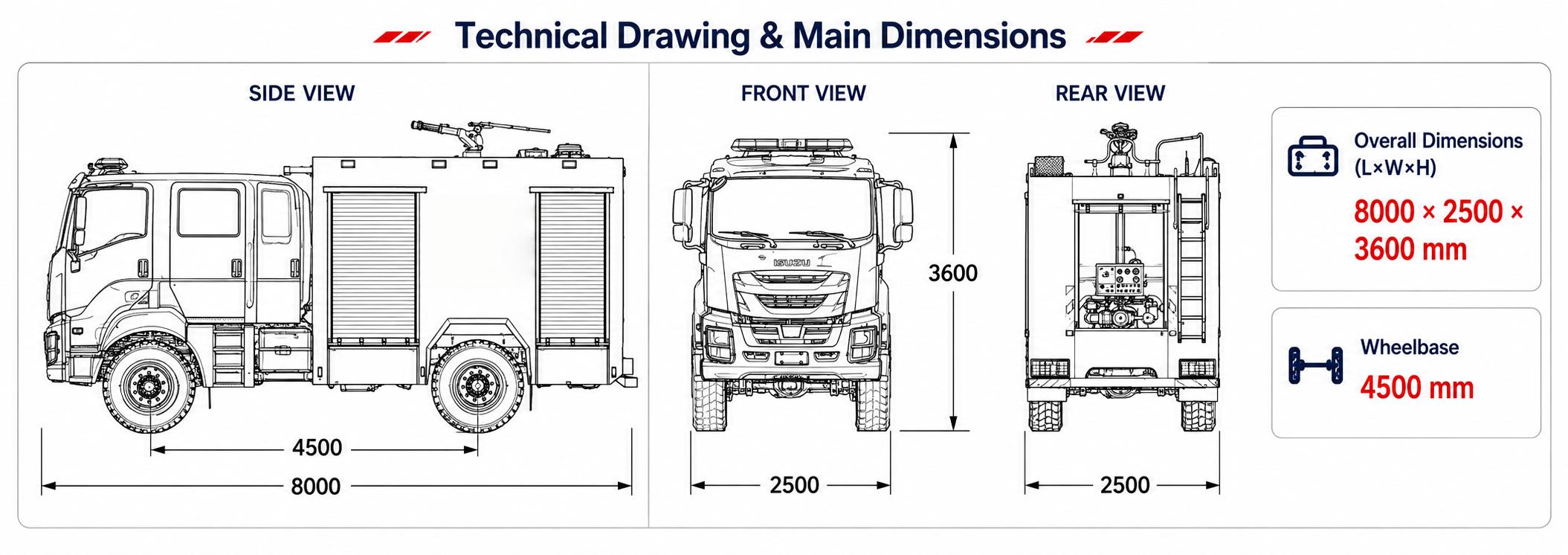

| Габаритные размеры Д*Ш*В | 8000*2500*3600 мм | ||
| Полная масса автомобиля | 9900 кг | ||
| Снаряженная масса | 5850 кг | ||
| Двигатель | Модель двигателя | 6HK1-TCG60 | |
| Тип топлива | Дизель | ||
| Мощность | 300 л.с.(221 кВт) | ||
| Стандарт выбросов | Евро 5 | ||
| Рабочий объем | 7790 мл | ||
| Тип двигателя | 6-цилиндровый рядный, с водяным охлаждением, дизельный двигатель с турбонаддувом и промежуточным охлаждением | ||
| Шасси | Тип привода | 4x4 | |
| Колесная база | 4500 мм | ||
| Шина | Передние 385/65R22.5, задние 315/80R22.5, колеса 6+1 | ||
| Количество шин | 6 шин и 1 запасная шина | ||
| Пожарный насос | Модель | CB10/40-XZ | |
| Поток | 40 л/с | ||
| Давление | 1 МПа | ||
| Максимальное рабочее давление | 1.251 МПа | ||
| Максимально допустимое входное давление | 0.4 МПа | ||
| Максимальная высота всасывания | 7 м | ||
| Номинальная скорость | 3135±50 об/мин | ||
| Передаточное отношение скорости | 1:1.4 | ||
| Время подачи воды | ≤50 с | ||

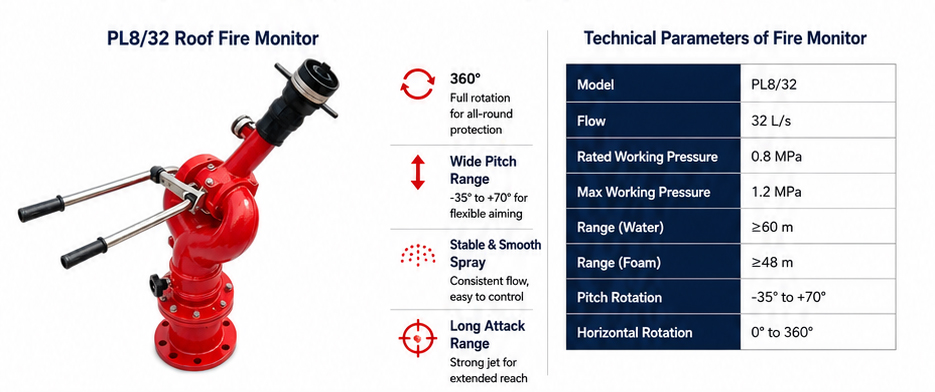

| Пожарный лафетный ствол | Модель | PL8/32 | |
| Расход | 32 л/с | ||
| Номинальное рабочее давление | 0.8 МПа | ||
| Максимальное рабочее давление | 1.2 МПа | ||
| Дальность | Вода | ≥60 м | |
| Пена | ≥48 м | ||
| Угловое вращение по вертикали | - 35~+70° | ||
| Горизонтальное вращение | 0~360° | ||
| Пеносмеситель | Модель | PH64-RS | |
| Коэффициент смешивания | 6% | ||
| Диапазон рабочего давления | 0,6~1,4 МПа | ||
| Диапазон расхода | 16~64 л/с | ||
| Подходящие категории пенообразующих жидкостей | Категория B | ||
| Стандартная комплектация | Все стандартные аксессуары: пожарный рукав, фильтр, соединительная муфта, гаечный ключ, водопенный ствол, базовый набор инструментов, руководство на английском языке…… | ||


1. Шасси и силовая передача
♦ Шасси: ISUZU GIGA FVR 4×4, колесная база 4500 мм, для устойчивости на бездорожье и неровной местности
♦ Двигатель: 6HK1-TCG60 дизельный, 300 л.с. (221 кВт), высокий крутящий момент для быстрого отклика и продолжительной работы насоса
♦Трансмиссия: Механическая 9-ступенчатая, точный выбор передач для различных дорожных условий

2. Система пожаротушения
♦ Бак: 3000 л воды + 500 л пены (всего 3500 л), углеродистая сталь, противовсплесковые перегородки для устойчивости на неровной местности
♦ Насос: CB10/40-XZ, 40 л/с при 1,0 МПа, привод от КОМ, высота всасывания 7 м, время заливки ≤50 с
♦ Ствол-монитор: PL8/32, расход 32 л/с, дальность струи воды ≥60 м, пены ≥48 м, горизонтальный поворот 360°, наклон от -35° до +70°
♦ Пеносмеситель: PH64-RS, фиксированное соотношение 6%, диапазон расхода 16-64 л/с, для пожаров жидкостей класса B

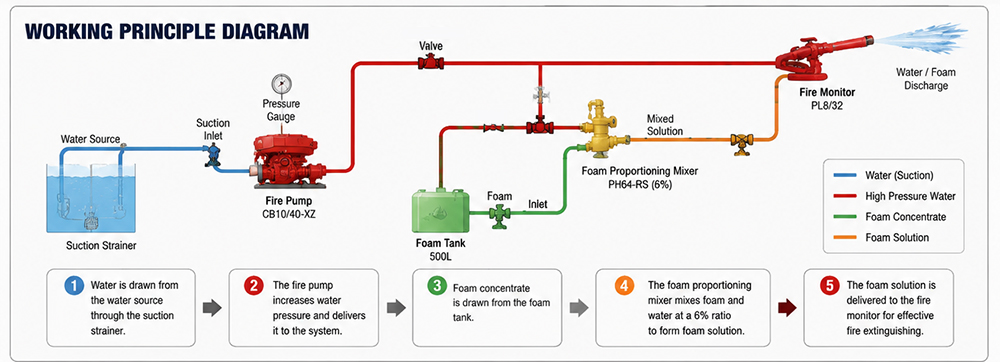

»Ⅳ.Принцип работы пенопожарного автомобиля :
• Забор через всасывающий патрубок
Всасывающий патрубок большого диаметра DN125 с быстрым заполнением и высоким расходом забирает воду из природных источников, таких как пруды или реки, когда гидранты недоступны.
• Соединение для заполнения
Внешний водозабор DN65 для подключения к гидранту или вспомогательному насосу, быстро пополняет бак в городских или муниципальных системах водоснабжения.
• Выпускные патрубки
Выходы DN65 и DN80 с обеих сторон поддерживают одновременное подключение рукавов, адаптируясь к различным требованиям по давлению и расходу для более быстрой подачи воды.
• Контур пены
Независимая замкнутая пенная система самостоятельно выполняет всасывание, смешивание и подачу под давлением. Мгновенно переключается между водой и пеной, сохраняя стабильное соотношение смеси 6% для тушения нефтяных пожаров.

» Ⅴ.Система пожарного насоса :

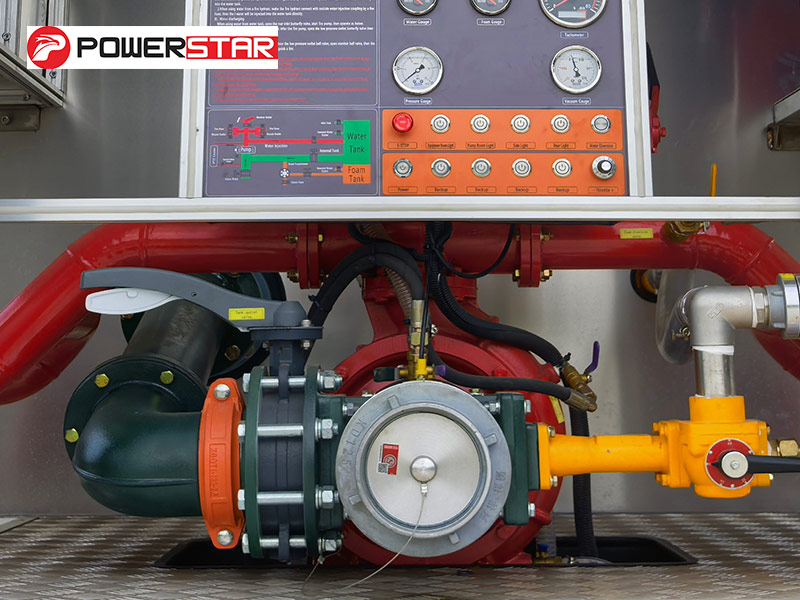

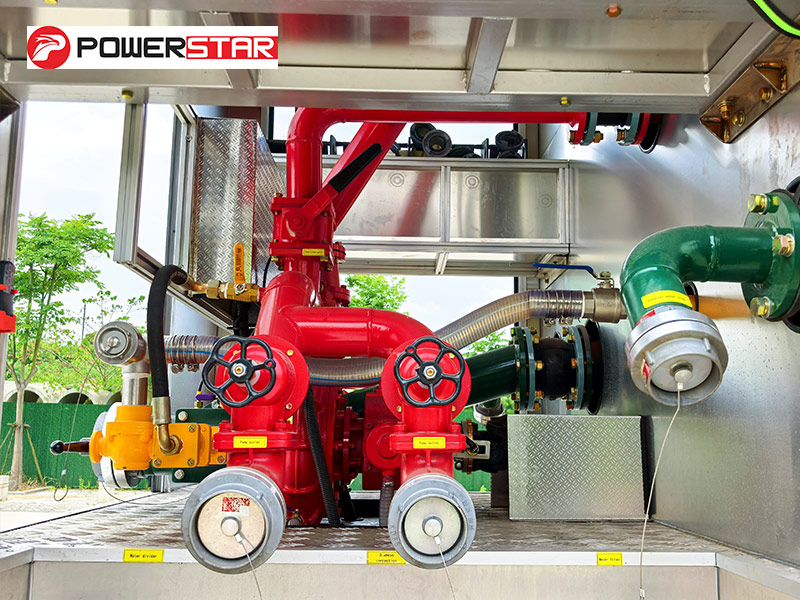

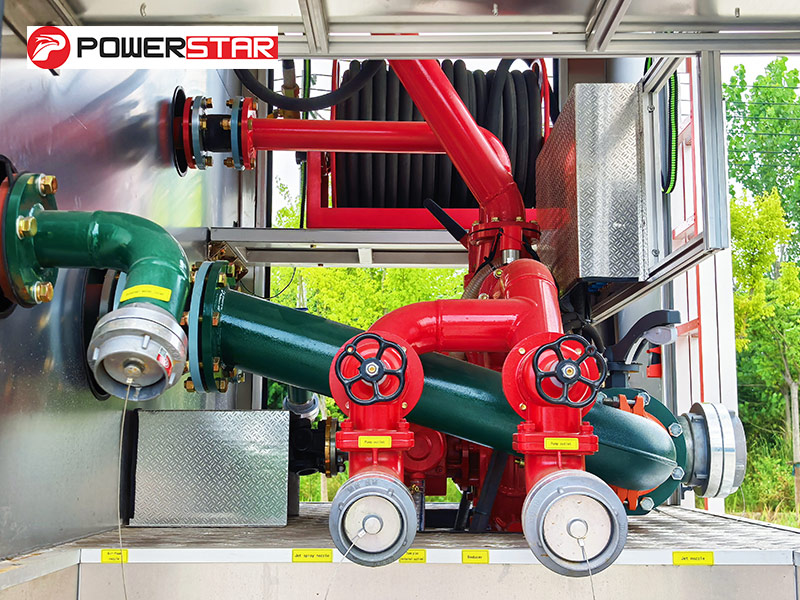

Пожарный насос:
Пожарный насос CB10/40 с номинальным расходом 40 л/с при давлении 1,0 МПа установлен в заднем насосном отсеке. Этот насос разработан для надежной работы и обеспечивает стабильное давление воды, позволяя пожарным рукавам и лафетным стволам эффективно подавать воду или пену на большие расстояния для тушения пожара.
|
Модель пожарного насоса |
Расход |
Давление |
Максимальное рабочее давление |
Максимально допустимое давление на входе |
|
CB10/40 |
40 л/с |
1,0 МПа |
1,251 МПа |
0,4 МПа |

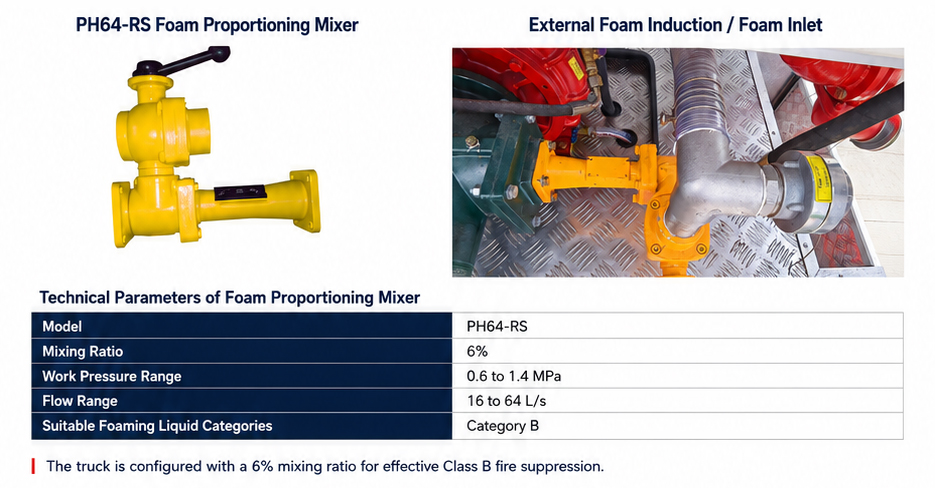

Пенный дозатор кольцевого типа с насосной подачей PH64, регулируемое соотношение смешивания от 3% до 6%, максимальный расход смеси 64 л/с. Автоматически смешивает пенный концентрат с водой для эффективного тушения пожаров класса B. Простое управление без необходимости внешнего питания.

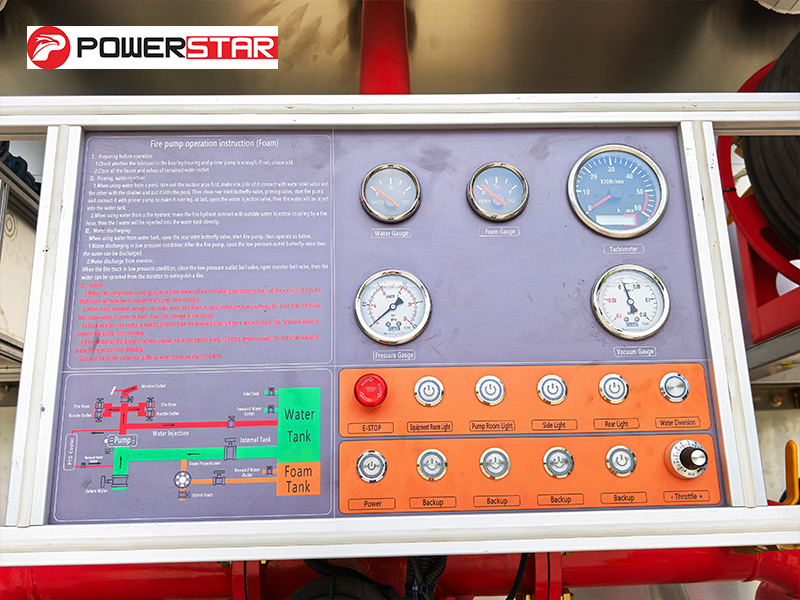

Включает инструкции по эксплуатации, схему трубопроводов цистерны, манометр, указатель уровня воды, указатель уровня пены, аварийную остановку, управление КОМ, главный выключатель питания, органы управления насосом, органы управления лафетным стволом и освещение отсеков. Все органы управления имеют четкую маркировку для удобной эксплуатации.

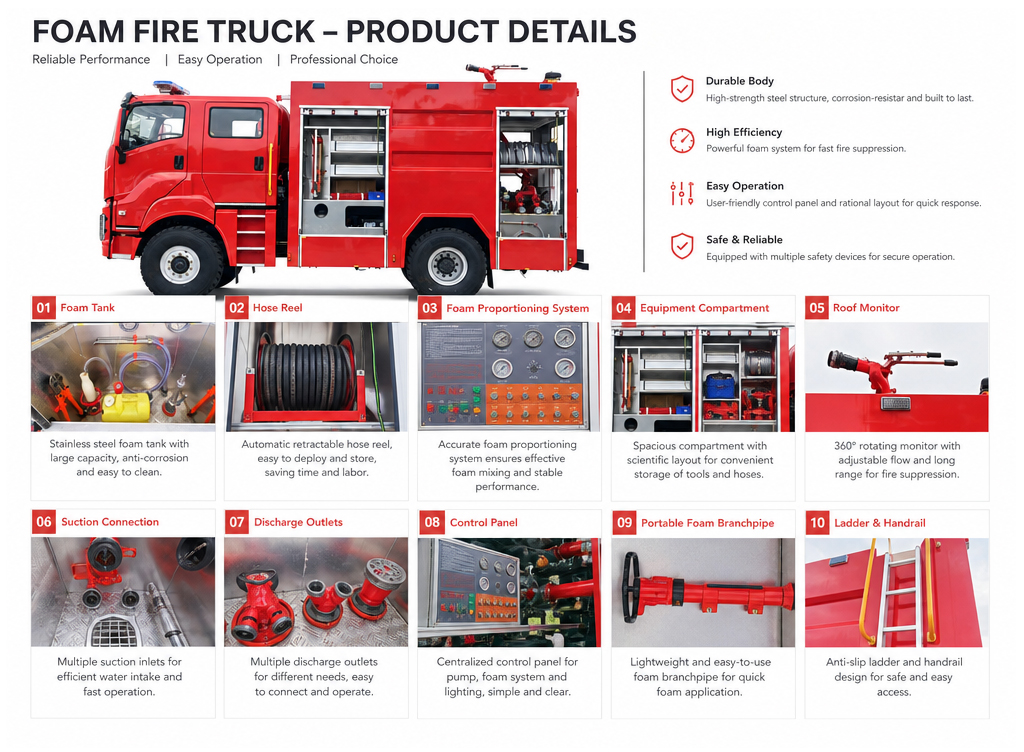

» Ⅵ.Пожарное оборудование :

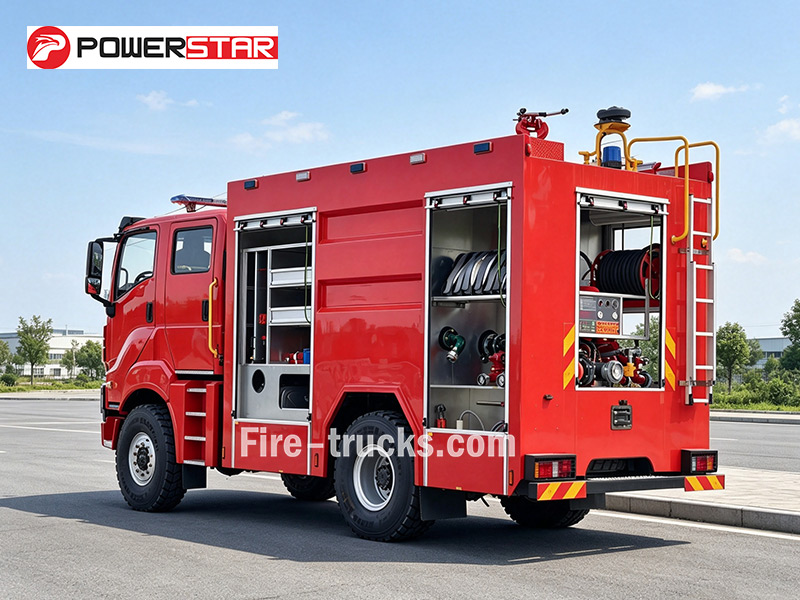

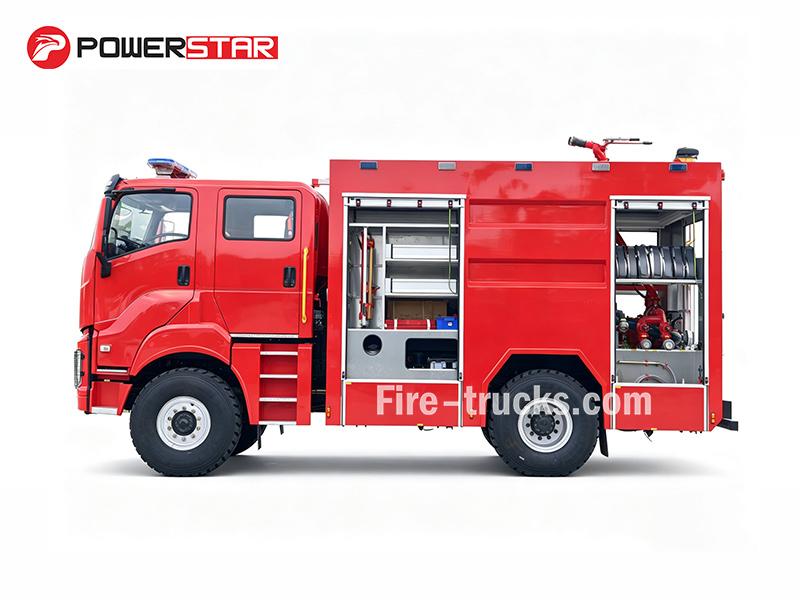

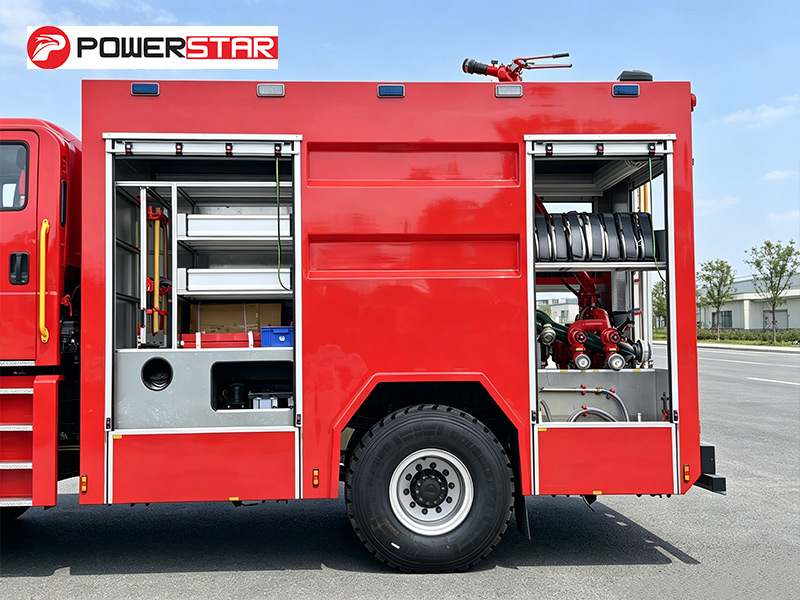

• Отсек оборудования
Расположенные с обеих сторон автомобиля отсеки оснащены стойками для оборудования и лотками для хранения. Стойки позволяют аккуратно размещать пожарные рукава, всасывающие трубы и пеногенераторы. Лотки обеспечивают быстрый доступ к таким инструментам, как гаечные ключи, топоры и ломы, повышая эффективность спасательных работ.

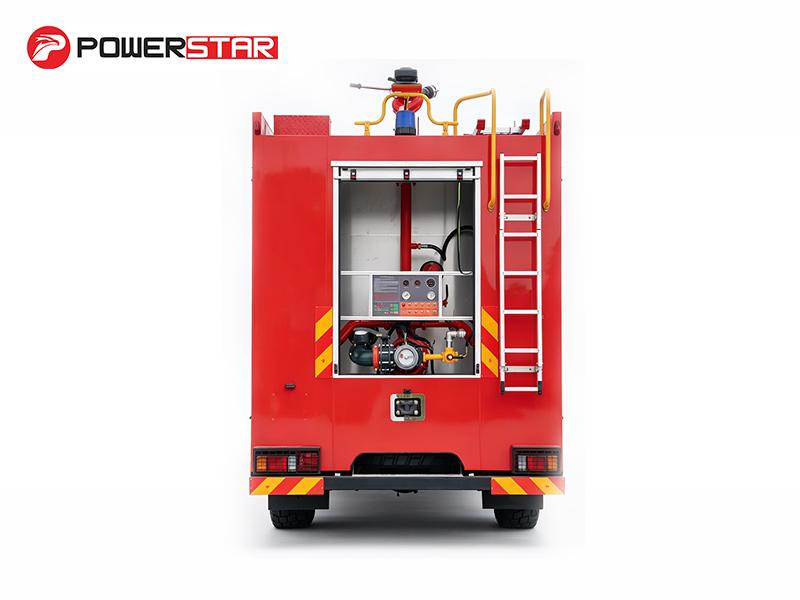

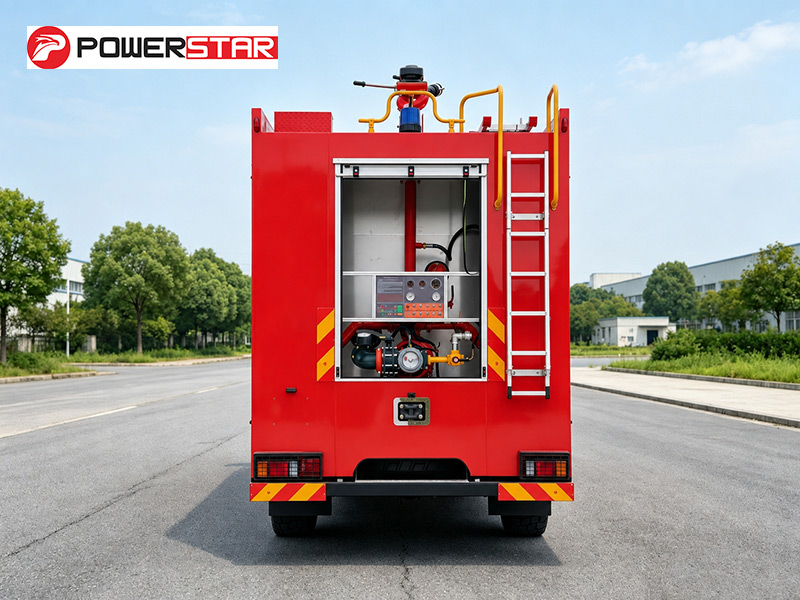

• Насосный отсек: Оснащен пожарным насосом CB10/40, панелью управления, манометром, вакуумметром и системой освещения. Комплектующие включают пожарные рукава, всасывающие рукава, коллекторы, сетчатые фильтры, пожарные стволы, пеногенераторы, ключи для всасывающих рукавов и переходники.

Этот пенопожарный автомобиль ISUZU GIGA FVR 4×4 оснащен насосом CB10/40-XZ заднего расположения и лафетным стволом PL8/32 на крыше кабины. Общая вместимость жидкостей составляет 3 500 литров — 3 000 л воды и 500 л пены. Автомобиль построен на прочном шасси 4×4 и оснащен двигателем 6HK1-TCG60 мощностью 300 л.с. В стандартную комплектацию входят пожарные рукава, всасывающая линия, соединительная арматура, пеногенератор и полный комплект инструментов. Полные технические характеристики приведены ниже:

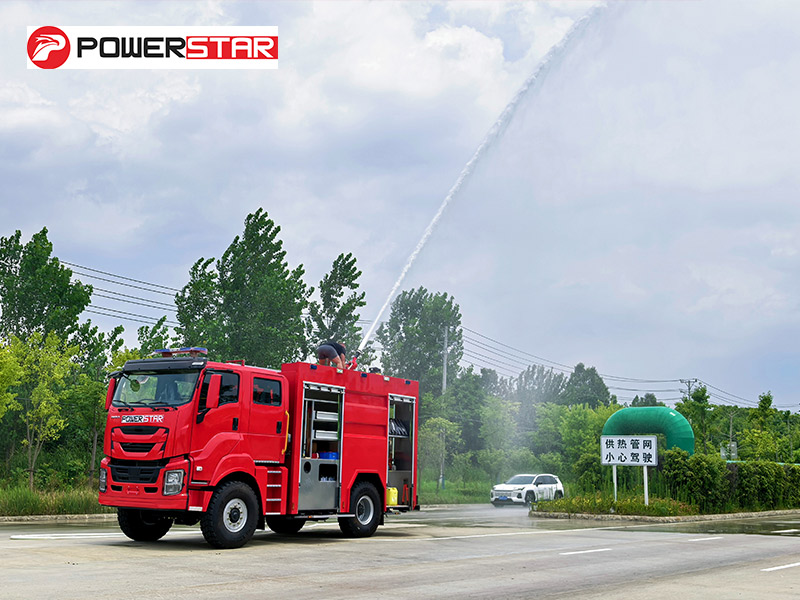

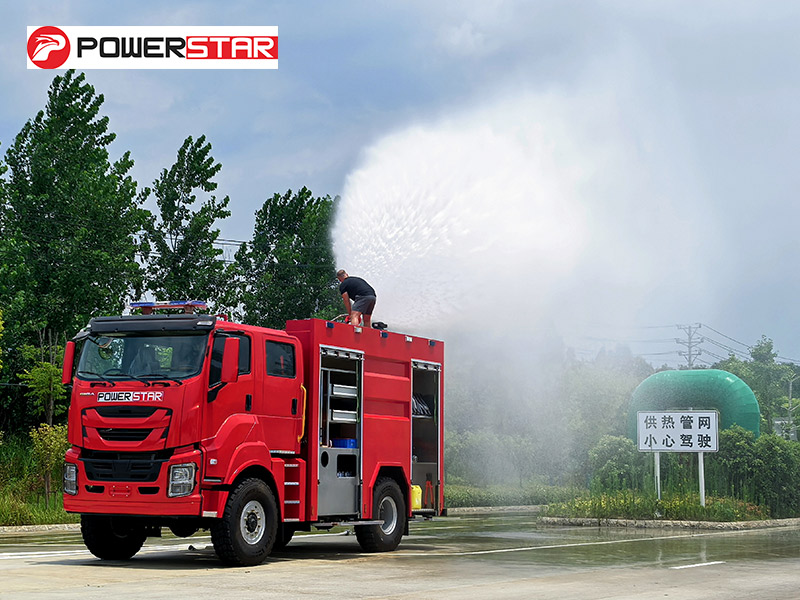

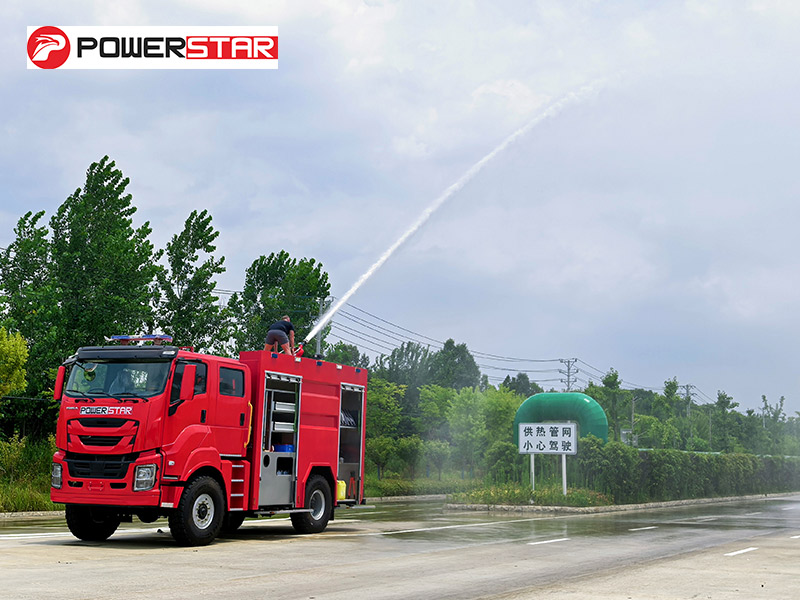

» Ⅶ.Испытание рабочих характеристик лафетного ствола :

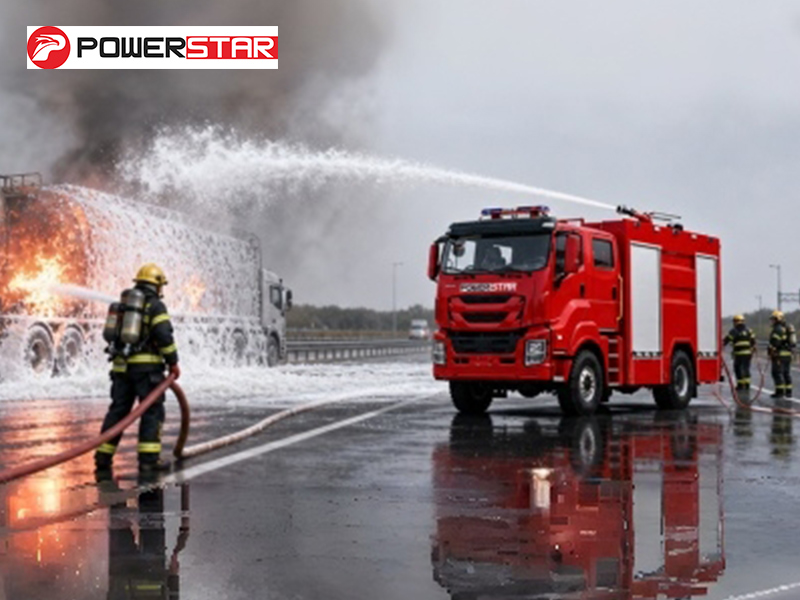

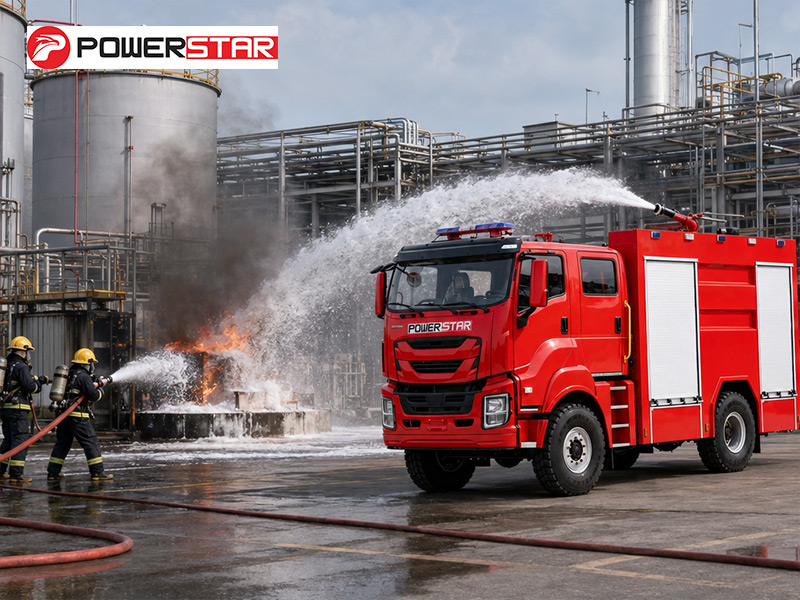

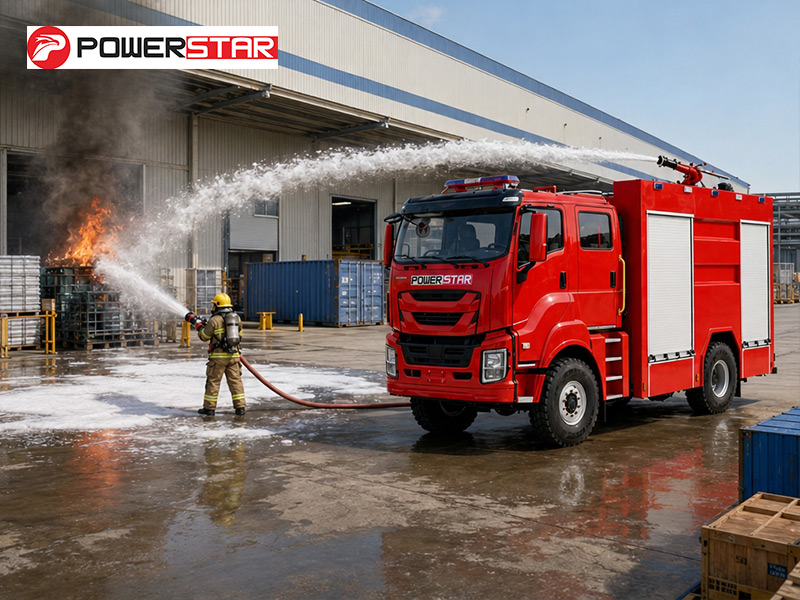

» Ⅷ.Сценарии применения :
