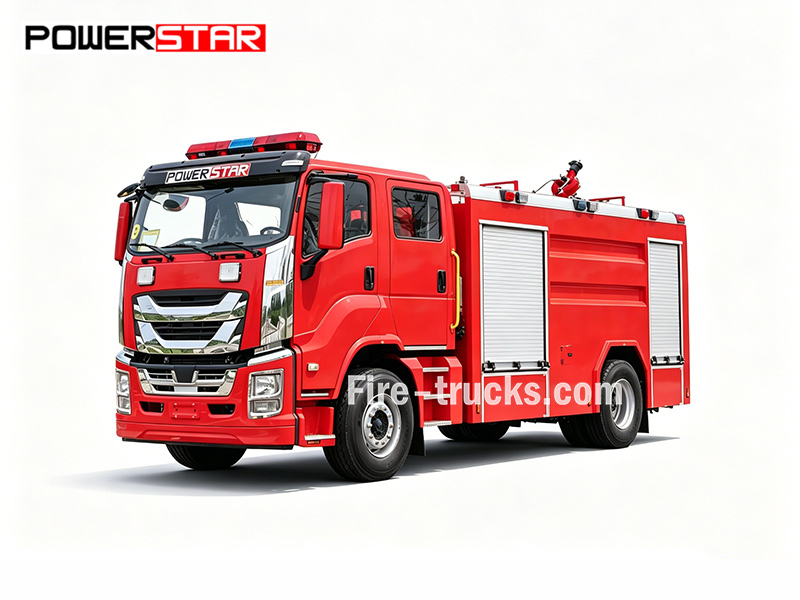

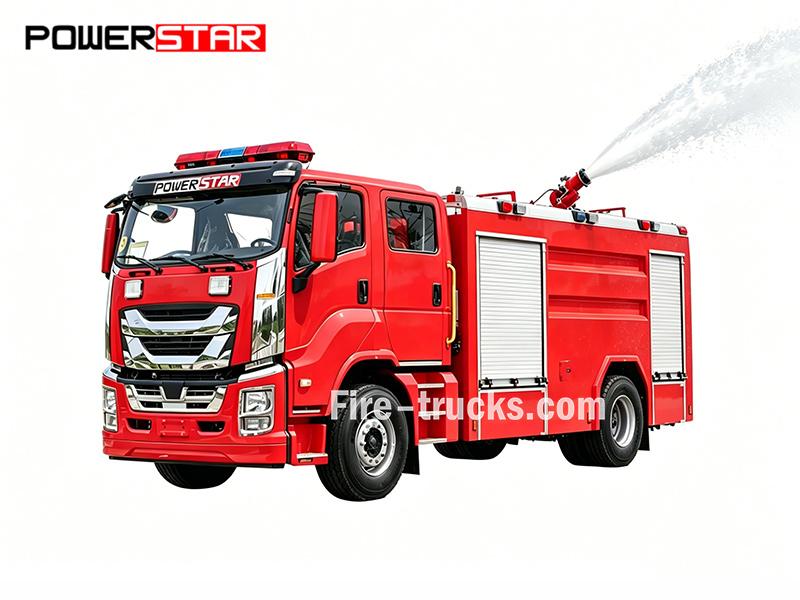

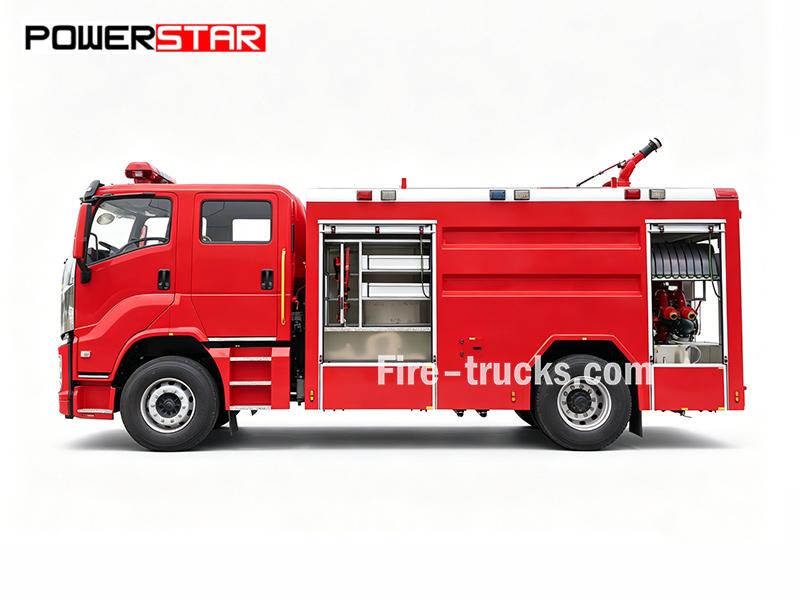

Аварийная пожарная автоцистерна ISUZU GIGA мощностью 240 л.с. оснащена двигателем 6HK1-TCG61 мощностью 240 л.с. на шасси 4×2. Она оборудована баком для воды объёмом 6000 л и баком для пены объёмом 2000 л, пожарным насосом CB10/60 (60 л/с) и лафетным стволом PL8/48 (48 л/с, дальность подачи воды ≥70 м, пены ≥65 м). В стандартную комплектацию входят пожарные рукава, всасывающие трубы, соединительные муфты, пенный ствол и базовый набор инструментов. Дополнительное оборудование включает сэндвич-ВОМ, систему трубопроводов, ящик для оборудования, насосный ящик, откидную педаль и электрическую систему.
Шасси грузовика:
ISUZU GIGA 4×2Рабочая производительность:
6000L water + 2000L foam (8000L total)Мощность двигателя:
240 HP (176 kW) / 6HK1-TCG61Пожарный насос:
CB10/60Расход насоса:
60 L/sРабочее давление:
1.0 MPaПожарный монитор:
PL8/48Монитор потока:
48 L/sДиапазон мониторов:
Water ≥70 m , Foam ≥65 mЭта аварийная пожарная машина-пеногенератор ISUZU GIGA предназначена для тушения пожаров и аварийно-спасательных работ. Эта пожарная машина ISUZU 240 л.с. 4x2 с водопенным бакомоснащена баком для воды объемом 6000 л, баком для пены объемом 2000 л, пожарным насосом CB10/60 (60 л/с при 1,0 МПа) и установленным на крыше пожарным лафетным стволом PL8/48 с дальностью подачи воды 70 м и пены 65 м.
Эта пожарная машина перевозит полный комплект стандартного пожарного оборудования, включая рукава, всасывающие трубы, соединительные муфты и пеногенераторный ствол. Она эффективно работает при тушении пожаров класса B с участием нефти, бензина и химических веществ. Подходит для противопожарных задач на нефтебазах, химических предприятиях, в аэропортах и промышленных объектах.

|
Рабочая вместимость |
Модель двигателя |
Колесная база |
Надстройка |
|
6000 л воды + 2000 л пены |
240 л.с. / 6HK1-TCG61 |
5600 мм |
★ Бак из углеродистой стали, вместимость 8000 л ★Пожарный насос CB10/60, расход 60 л/с при 1,0 МПа ★Лафетный ствол PL8/48 на крыше, расход 48 л/с, дальность подачи воды ≥70 м, пены ≥60 м ★ Сэндвич-ВОМ, трубопроводная система, ящик для оборудования, насосный отсек, откидная педаль, электрическая система |
»Ⅰ.Основные особенности:
★Двигатель 6HK1-TCG61 мощностью 240 л.с. для тушения пожаров пеной и аварийного реагирования
★Шасси ISUZU GIGA 4×2 с баком для воды 6000 л, баком для пены 2000 л и пожарным насосом CB10/60 (60 л/с при 1,0 МПа)
★Установленный на крыше лафетный ствол PL8/48 с расходом 48 л/с, дальностью подачи воды ≥70 м и пены ≥65 м для тушения пожаров на большой дистанции
★ Сэндвич-ВОМ, трубопроводная система, ящик для оборудования, насосный отсек, откидная педаль и электрическая система для полного обеспечения эксплуатации
★Полный комплект пожарного оборудования, включая рукава, стволы, пеногенераторный ствол и базовый набор инструментов для тушения пожаров класса B
»Ⅱ.Параметры продукта:
| Аварийная пожарная машина-пеногенератор Powerstar Isuzu 240 л.с. | |||
| Общие данные | Рабочая вместимость | 6000 л воды + 2000 л пены | |
| Шасси грузовика | ISUZU GIGA 4x2 | ||
| Мощность двигателя | 240 л.с. / 6HK1-TCG61 | ||
| Пожарный насос | CB10/60 | ||
| Пожарный лафетный ствол | PL8/48 | ||
| Габаритные размеры Д*Ш*В | 7800*2500*3500 мм | ||
| Полная масса транспортного средства | 22000 кг | ||
| Снаряженная масса | 10800 кг | ||
| Двигатель | Модель двигателя | 4HK1-TCG61 | |
| Тип топлива | Дизельное топливо | ||
| Мощность | 240 л.с.(176 кВт) | ||
| Экологический стандарт выбросов | Евро 6 | ||
| Рабочий объем | 7800 мл | ||
| Тип двигателя | Рядный 6-цилиндровый дизельный двигатель с водяным охлаждением, турбонаддувом и промежуточным охлаждением | ||
| Шасси | Тип привода | 4x2 | |
| Колесная база | 5600 мм | ||
| Шина | 235/75R17.5 16PR | ||
| Количество шин | 6 шин и 1 запасная шина | ||
| Пожарный насос | Модель | CB10/60 | |
| Расход | 60 л/с | ||
| Давление | 1 МПа | ||
| Максимальное рабочее давление | 1.251 МПа | ||
| Максимально допустимое входное давление | 0.4 МПа | ||
| Максимальная высота всасывания | 3 м | ||
| Номинальная скорость вращения | 3916±50 об/мин | ||
| Передаточное отношение скорости | 1:1.4 | ||
| Время переключения подачи воды | ≤50 с | ||
| Пожарный лафетный ствол | Модель | PL8/48 | |
| Расход | 48 л/с | ||
| Номинальное рабочее давление | 0.8 МПа | ||
| Максимальное рабочее давление | 1.2 МПа | ||
| Дальность действия | Вода | ≥70 м | |
| Пена | ≥65 м | ||
| Вертикальный угол поворота | - 35~+70° | ||
| Горизонтальный угол поворота | 0~360° | ||
| Стандартная комплектация | Оснащен сэндвич-ВОМ, системой трубопроводов; Оснащен ящиком для оборудования и ящиком для насоса; Оснащен откидной подножкой и электрической системой. Другое оборудование. |
||


1. Шасси и силовой агрегат
♦ Шасси ISUZU GIGA 4×2 с колесной базой 5600 мм, разработанное для стабильной эксплуатации на городских дорогах, промышленных объектах и маршрутах экстренного реагирования.
♦ Дизельный двигатель 6HK1-TCG61 мощностью 240 л.с., обеспечивающий надежный крутящий момент для быстрого отклика, непрерывной работы насоса и длительного тушения пожаров пеной.
♦Механическая коробка передач для простого управления и удобного технического обслуживания.

2. Система пожаротушения и безопасности
♦ Бак для воды объемом 6000 л и бак для пены объемом 2000 л, изготовленные из углеродистой стали с внутренними перегородками для снижения колебаний жидкости.
♦ Пожарный насос CB10/60, расход 60 л/с при давлении 1,0 МПа, привод от ВОМ, высота всасывания 3 м, время заполнения ≤50 с.
♦ Крыша́ной лафетный ствол PL8/48, расход 48 л/с, дальность подачи воды ≥70 м, дальность подачи пены ≥65 м, горизонтальное вращение 360°, угол наклона от -35° до +70°.

» Ⅳ.Система пожарного насоса :
Пожарный насос:

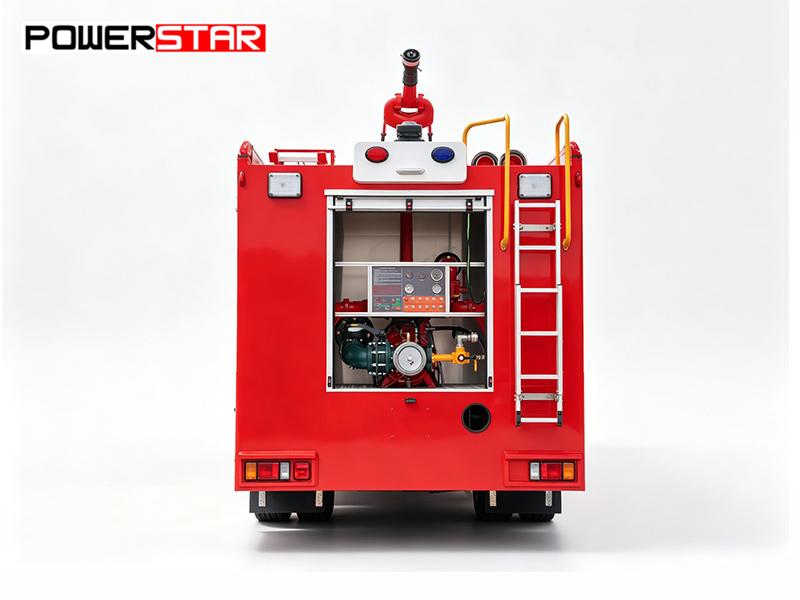

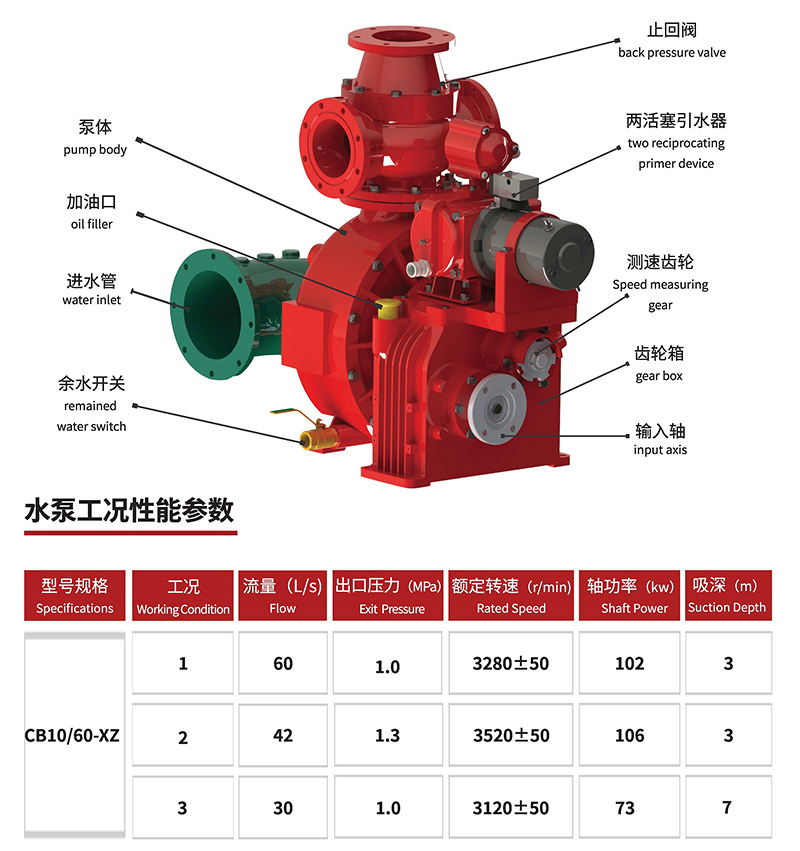

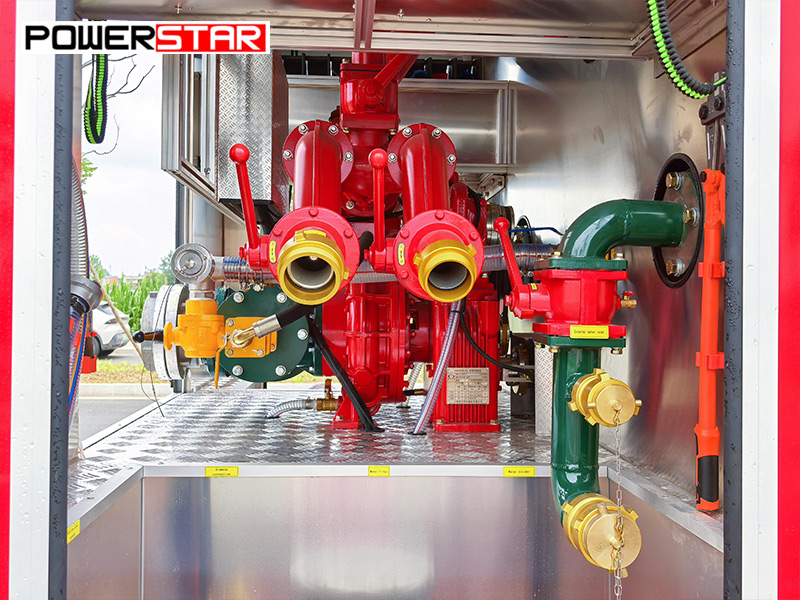

В заднем насосном отсеке установлен пожарный насос CB10/60 с номинальным расходом 60 л/с при давлении 1,0 МПа. Этот насос рассчитан на надежную работу и обеспечивает стабильное давление воды, чтобы пожарные рукава и стволы могли эффективно подавать воду или пену на большие расстояния для тушения пожара.

|
Модель пожарного насоса |
Расход |
Давление |
Макс. рабочее давление |
Макс. допустимое давление на входе |
|
CB10/60 |
60 л/с |
1,0 МПа |
1,251 МПа |
0,4 МПа |

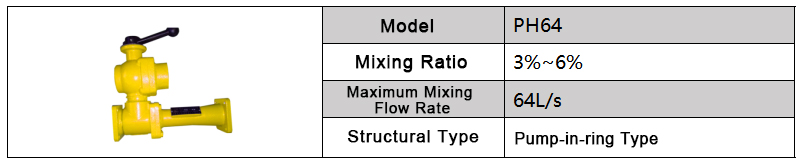

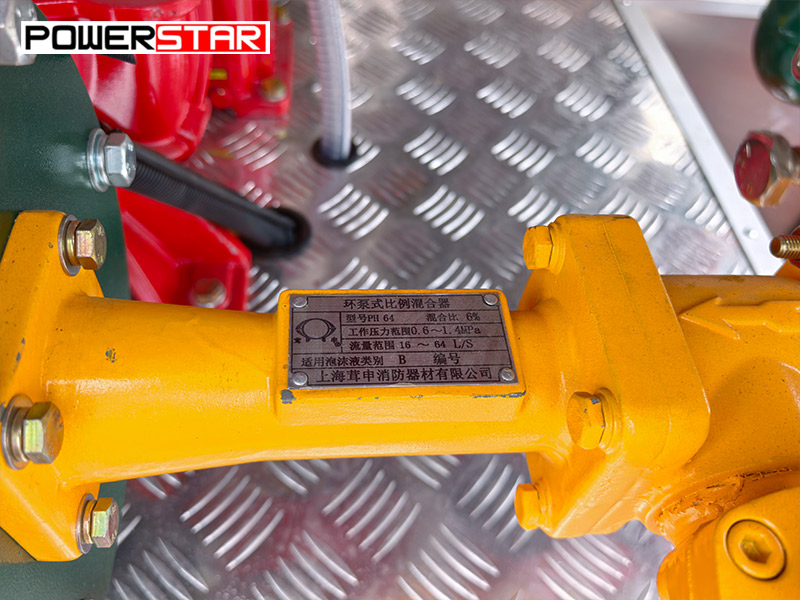

Пеносмеситель кольцевого типа PH64 с насосной подачей, регулируемое соотношение смешивания от 3% до 6%, максимальный расход смешивания 64 л/с. Автоматически смешивает пенообразователь с водой для эффективного тушения пожаров класса B. Простое управление без необходимости внешнего питания.

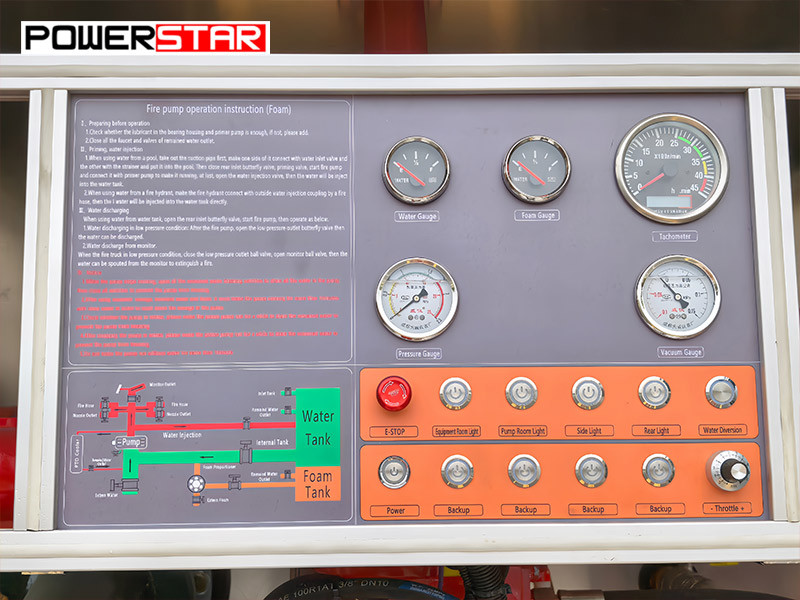

Включает инструкции по эксплуатации, схему трубопроводов баков, манометр, указатель уровня воды, указатель уровня пены, аварийную остановку, управление ВОМ, главный выключатель питания, органы управления насосом, органы управления стволом и освещение отсеков. Все элементы управления имеют четкую маркировку для простого использования.

» Ⅴ.Система пожарного лафетного ствола :

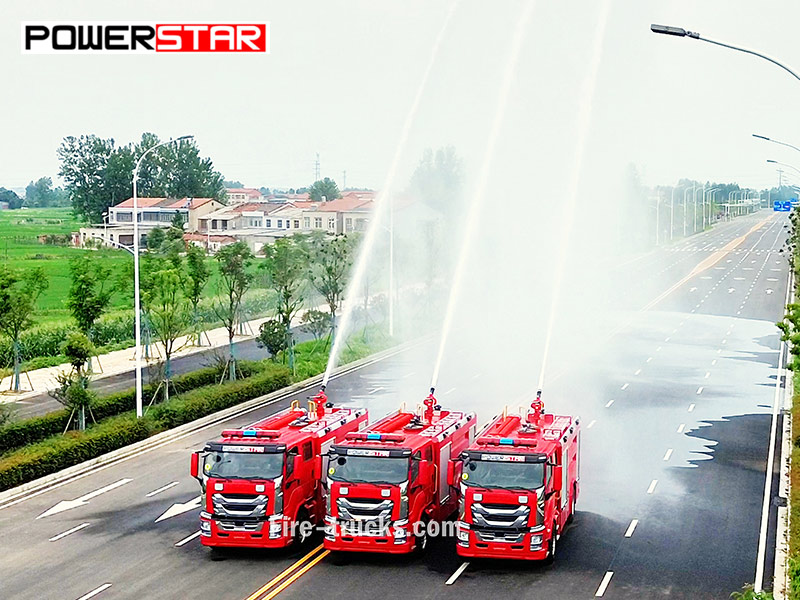

Пожарный лафетный ствол PL8/48 установлен на крыше кабины. Он обеспечивает расход 48 л/с с дальностью подачи воды ≥70 м и дальностью подачи пены ≥65 м. Ствол поддерживает как прямую струю, так и распыление для гибкого выполнения пожарных работ.

| Модель пожарного лафетного ствола | Расход | Дальность | Номинальное давление | Вращение по углу наклона | Горизонтальное вращение |
| PL8/48 | 48 л/с | Вода≥70 м Пена ≥65 м | 0,8 МПа | -35°~+70° |
0~360° |
» Ⅵ.Пожарное оборудование:

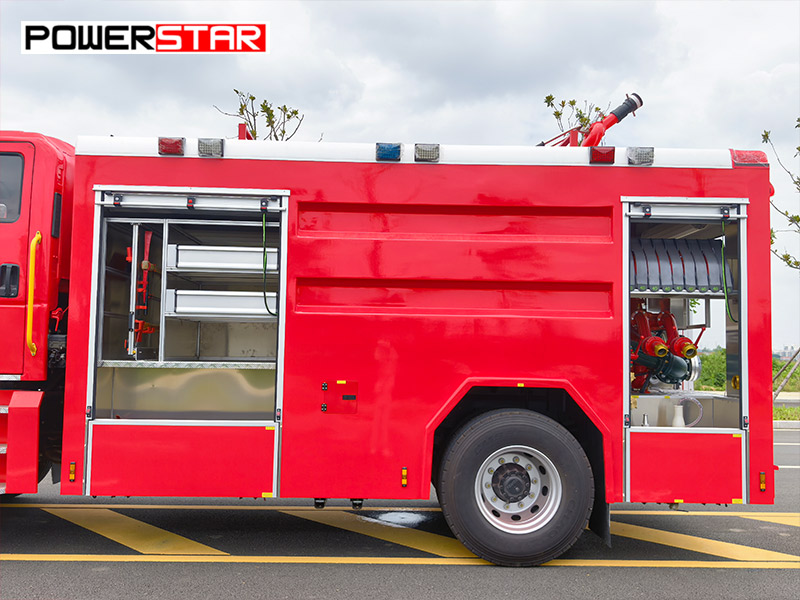

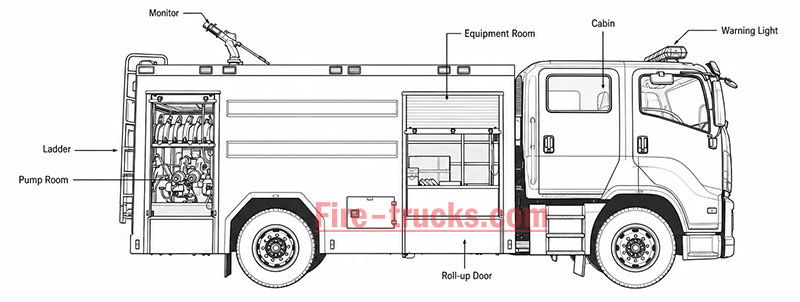

• Отсек для оборудования

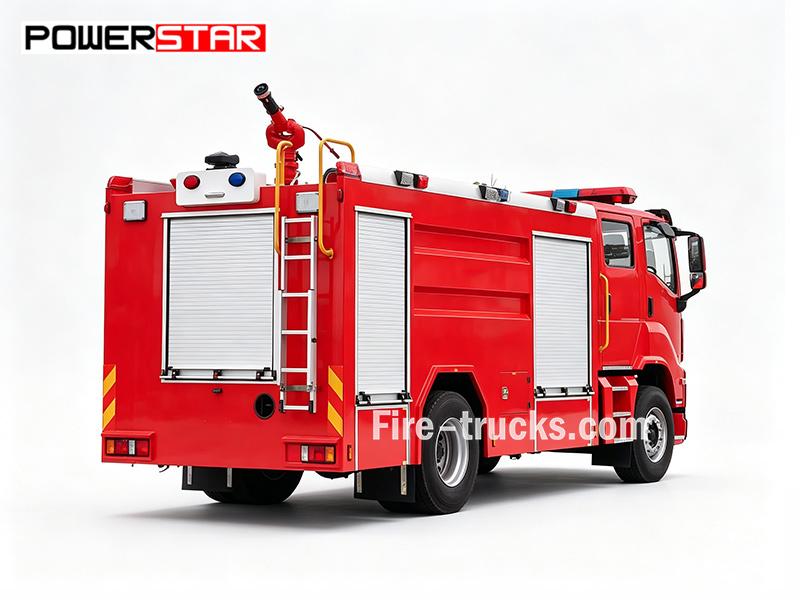

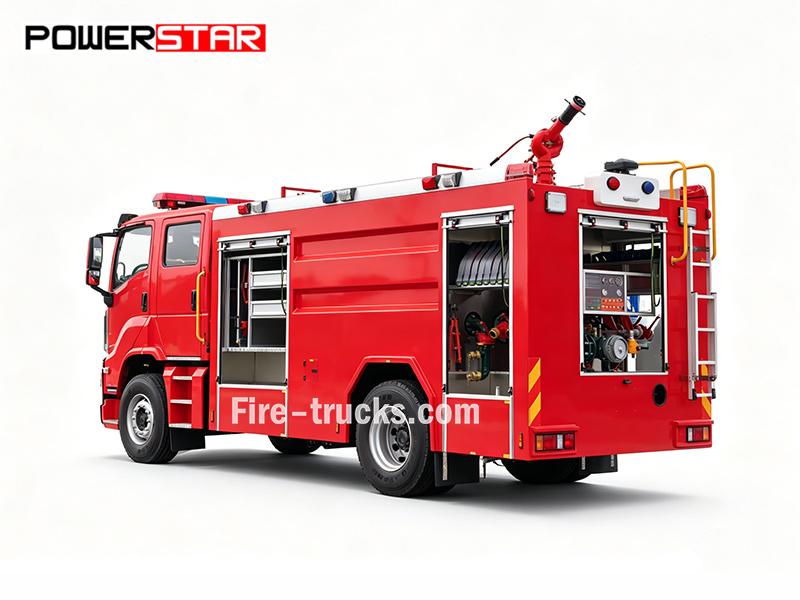

Расположенные по обеим сторонам автомобиля, эти отсеки оснащены стойками для оборудования и лотками для хранения. Стойки поддерживают порядок при хранении пожарных рукавов, всасывающих труб и пеногенераторов. Лотки для хранения обеспечивают быстрый доступ к таким инструментам, как гаечные ключи, топоры и ломы, повышая эффективность спасательных работ.

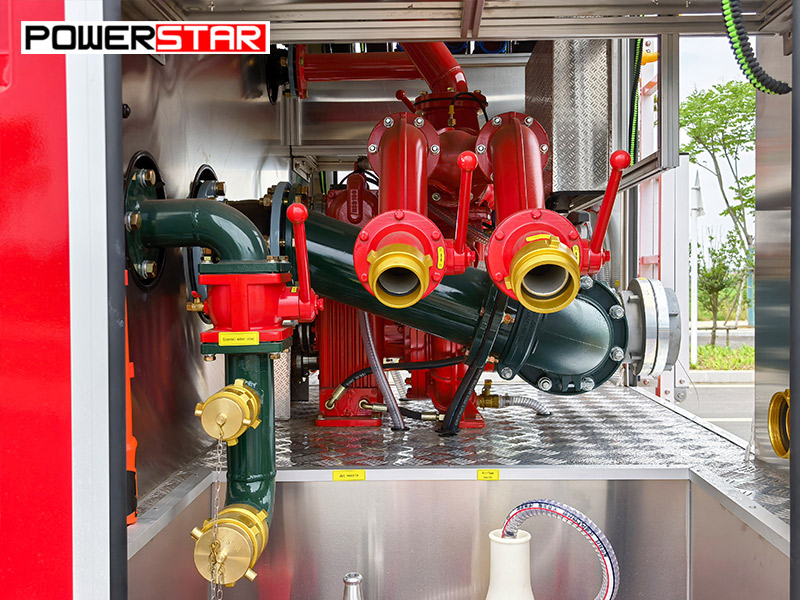

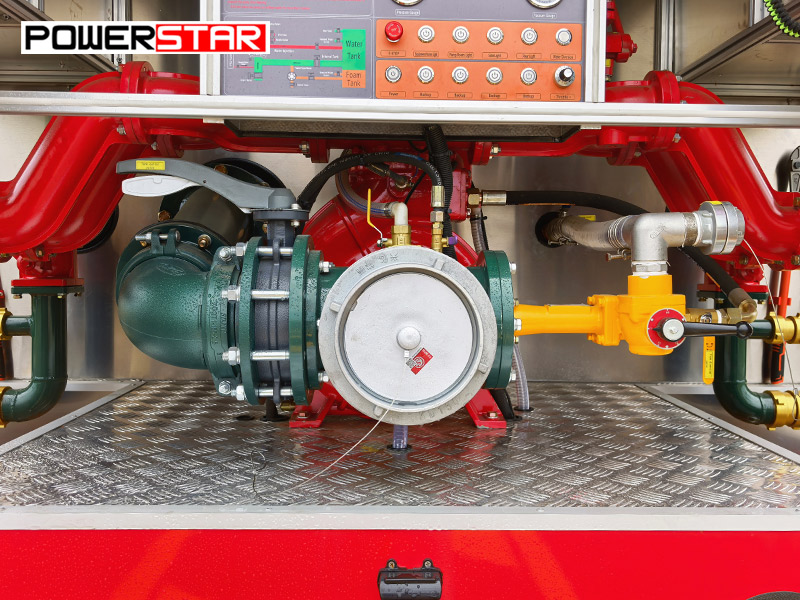

•Насосный отсек:Оснащён пожарным насосом CB10/60, панелью управления, манометром, вакуумметром и системой освещения. Аксессуары включают пожарные рукава, всасывающие рукава, коллекторы, сетчатые фильтры, пожарные стволы, пеногенераторы, ключи для всасывающих рукавов и переходники.

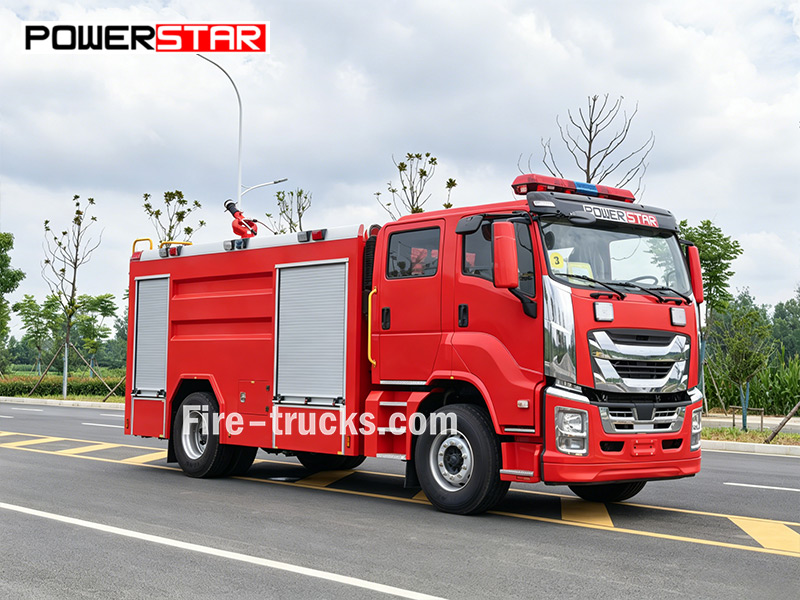

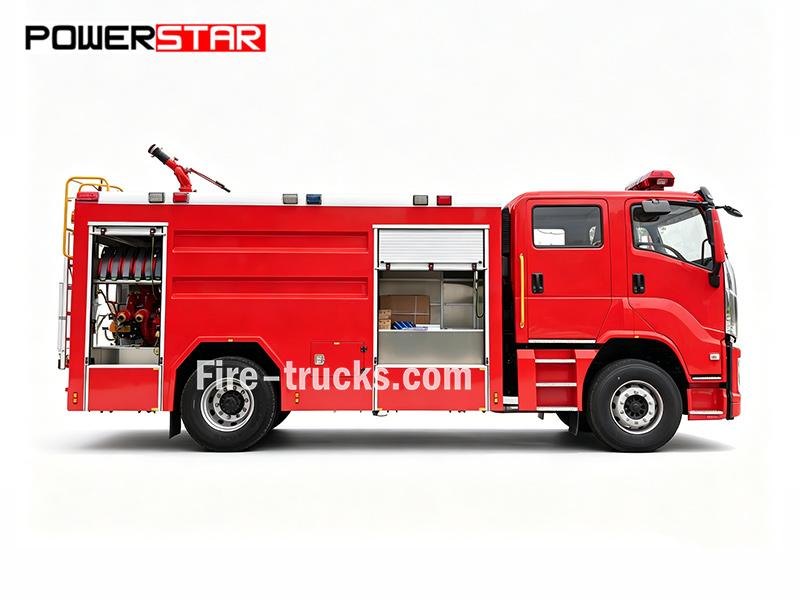

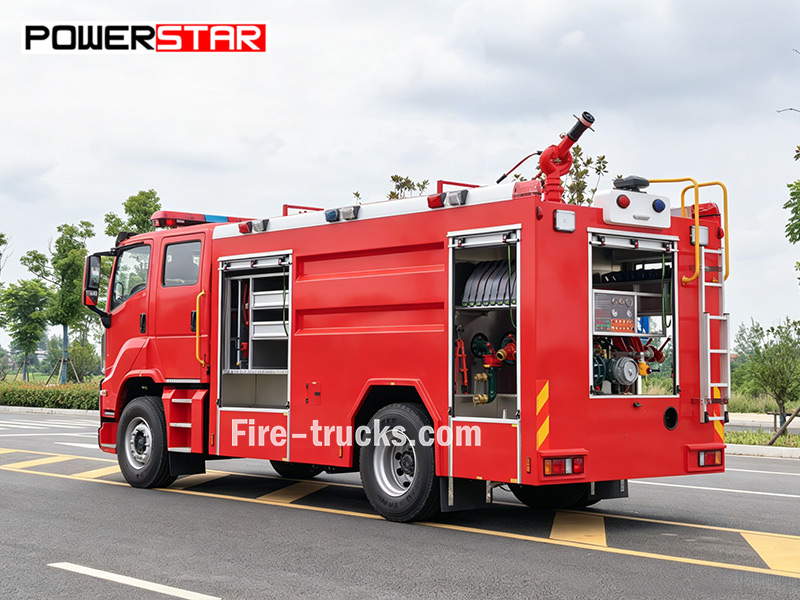

Аварийная пожарная автоцистерна ISUZU GIGA оснащена установленным сзади пожарным насосом CB10/60 и монитором PL8/48, установленным на крыше кабины. Ёмкость водяного бака составляет 6000 литров, а пенобака — 2000 литров. Автомобиль построен на прочном шасси ISUZU GIGA 4×2 с двигателем 6HK1-TCG61 мощностью 240 л.с. Стандартное оснащение включает пожарные рукава, всасывающие трубы, соединительные муфты, пеногенератор и полный комплект инструментов. Дополнительное оборудование включает сэндвич-ВОМ, систему трубопроводов, короб для оборудования, насосный короб, откидную подножку и электрическую систему. Также установлен пеносмеситель PH64 (коэффициент смешивания 3%-6%, максимальный расход 64 л/с) для автоматического смешивания пены. Полные технические характеристики приведены ниже:

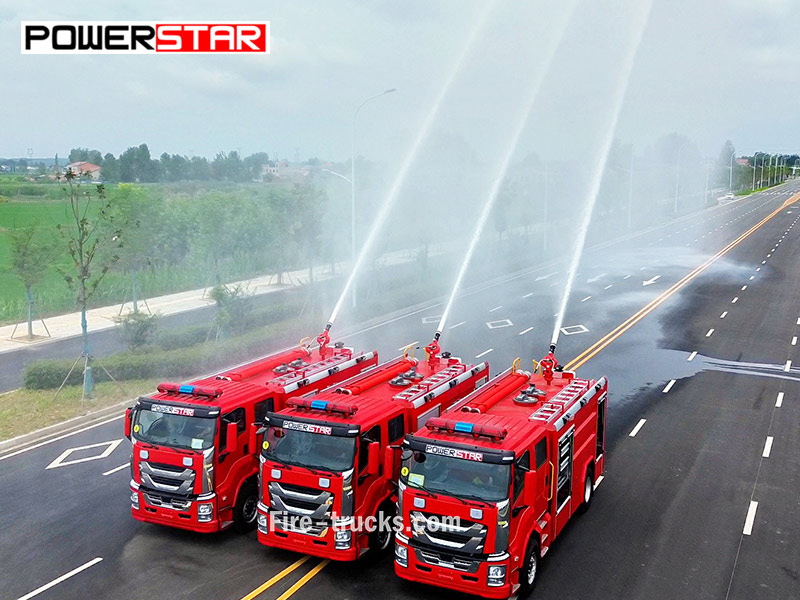

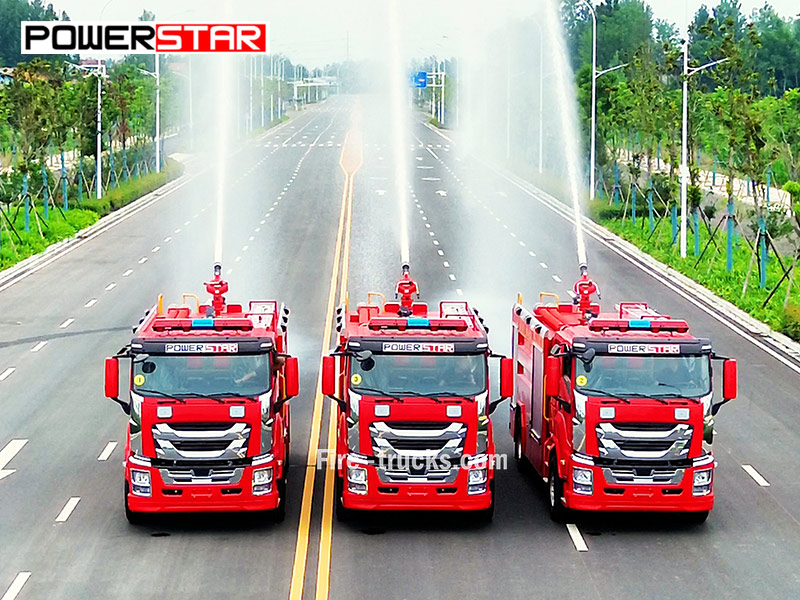

» Ⅶ.Проверка расхода воды и давления:

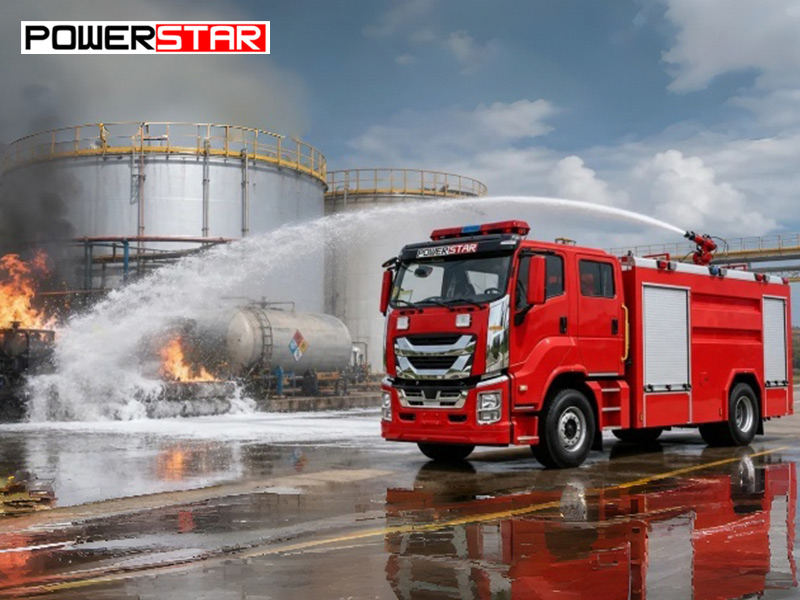

» Ⅷ.Сценарии применения:
