Система дозирования пенообразователя насосного типа серии PH представляет собой профессиональное устройство для всасывания и подачи пенообразователя, разработанное специально для систем пенного пожаротушения и пожарных машин. Она устанавливается внутри вспомогательной пожарной машины пожарного насоса и системы водоснабжения и служит основным устройством для достижения автоматического пропорционального смешивания пенообразователя и чистой воды.

В отличие от традиционного оборудования для ручного смешивания, этот дозатор работает по принципу перепада давления воды: в соответствии с выбранной настройкой расхода он забирает точное количество пенообразователя из бака для пенообразователя, подает пенообразователь на вход пожарного насоса и тщательно смешивает его с под давлением подаваемой водой для образования однородного раствора пены. Затем правильно смешанный раствор подается на пеногенераторные устройства или разгрузочное оборудование для эффективных операций пожаротушения.

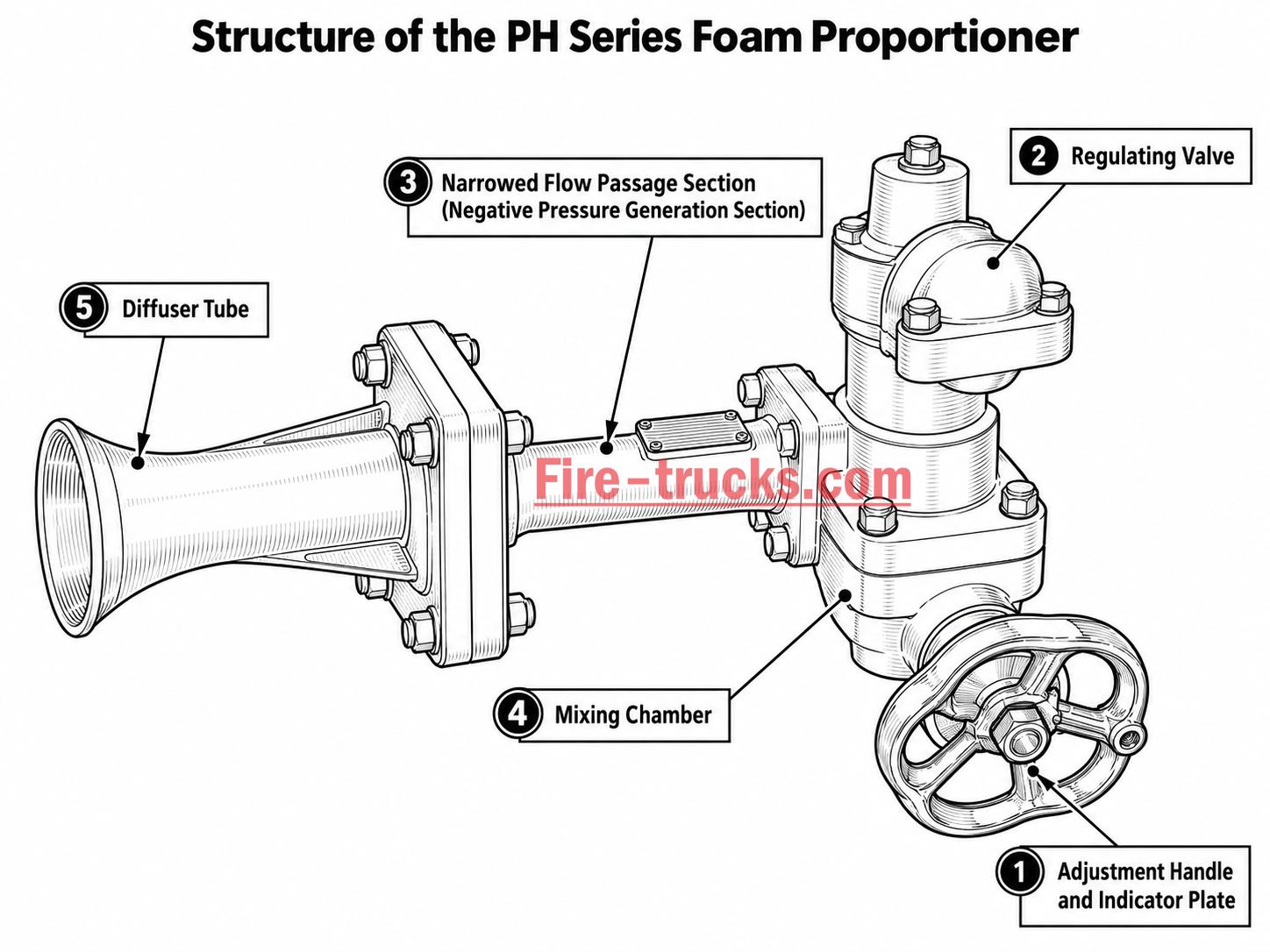

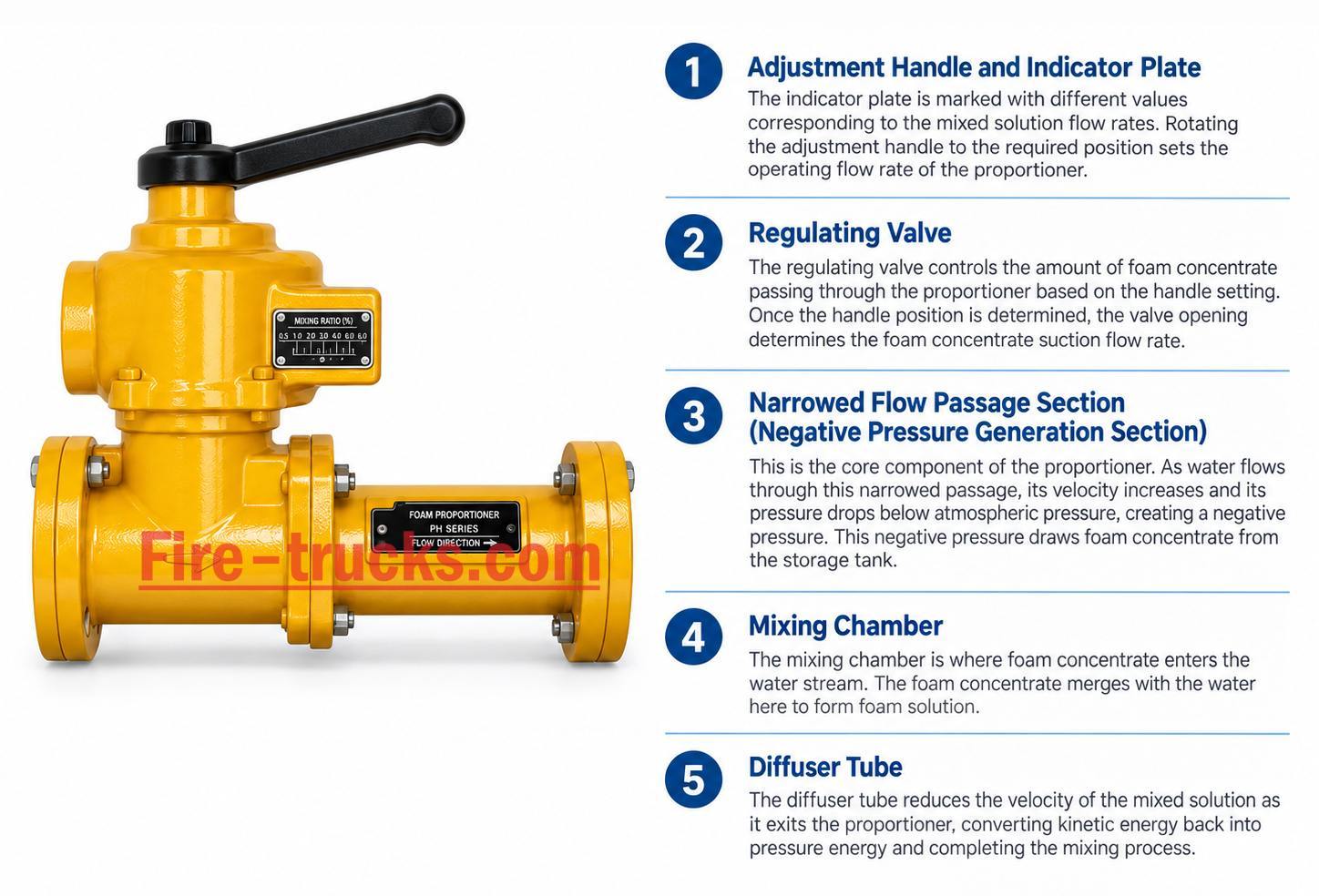

1. Регулировочная ручка и указательная пластина
На указательной пластине отмечены различные значения, соответствующие расходам смешанного раствора, требуемым подключенными пеногенераторными устройствами. Поворот регулировочной ручки в положение требуемого расхода устанавливает рабочий расход дозатора.
2. Регулирующий клапан
Регулирующий клапан управляет количеством пенообразователя, проходящего через дозатор, на основе настройки ручки. После определения положения ручки степень открытия клапана определяет расход всасывания пенообразователя.
3. Суженный участок канала потока (секция создания отрицательного давления)
Это основной компонент дозатора. Когда вода течет через этот суженный проход, ее скорость увеличивается, а давление падает ниже атмосферного, создавая отрицательное давление. Это отрицательное давление передается на впускной патрубок пенообразователя, затягивая пенообразователь из резервуара для хранения.

4. Смесительная камера
Смесительная камера — это место, где пенообразователь попадает в поток воды. Здесь пенообразователь соединяется с водой, образуя раствор пены. Стрелка, отлитая на внешней стороне смесительной камеры, указывает направление потока: хвост стрелки соединяется с напорной линией насоса, а головка стрелки соединяется с впускной линией насоса.
5. Диффузорная трубка
Диффузорная трубка снижает скорость смешанного раствора при его выходе из дозатора, преобразуя кинетическую энергию обратно в энергию давления, так что смешанный раствор поступает во впускную линию насоса под соответствующим давлением.
Дозатор пенообразователя насосного типа серии PH использует условия расхода и давления воды в системе пожарного насоса для забора пенообразователя из бака для пены, ввода его во входное отверстие пожарного насоса и смешивания с водой для образования раствора пены. Затем пожарный насос снова создает давление в смешанном растворе и подает его на расположенное ниже по потоку оборудование для подачи пены.

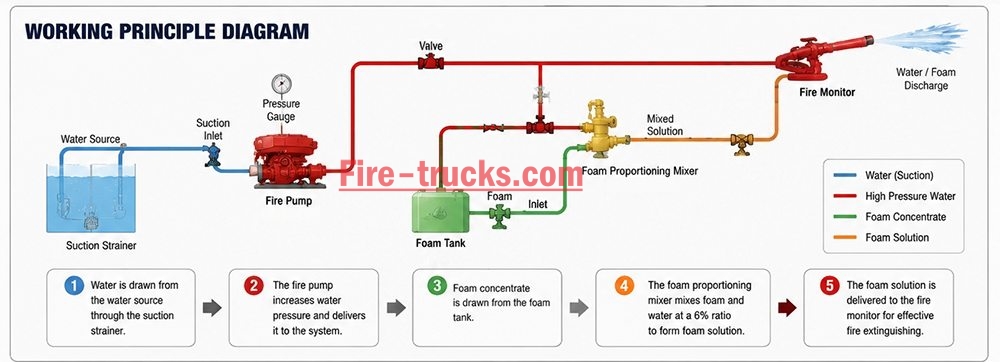

Шаг 1: Пожарный насос создает давление в воде
Вода поступает в пожарный насос из водяного бака пожарной машины или другого подходящего источника воды. Пожарный насос создает давление в воде и подает ее по напорной линии.
Шаг 2: Часть воды под давлением попадает в дозатор

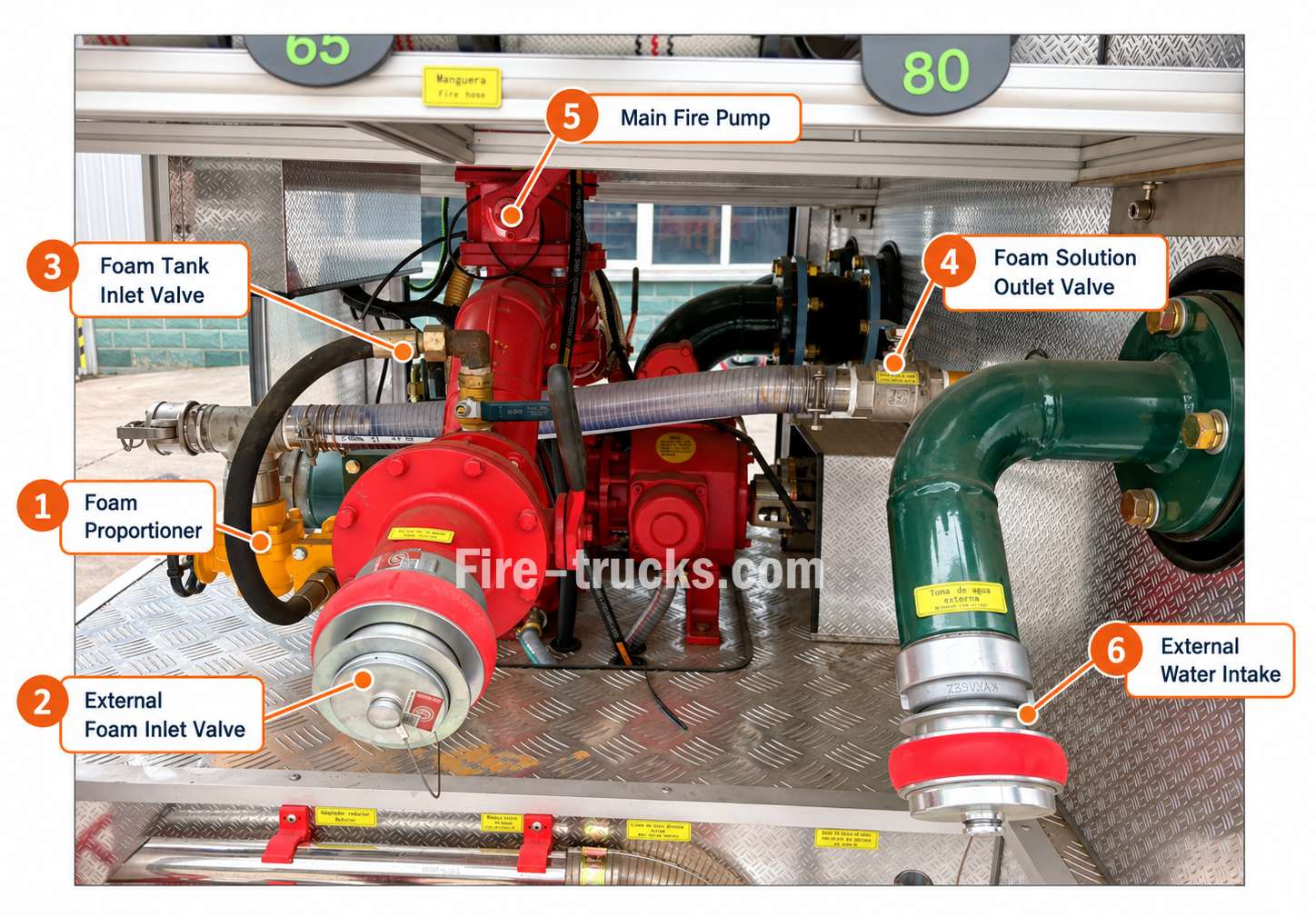

Часть воды под давлением из напорной стороны пожарного насоса отводится к дозатору пенообразователя. Это состояние давления и расхода обеспечивает необходимые рабочие условия для забора дозатором пенообразователя из бака для пенообразователя. Дозатор обычно устанавливается рядом с пожарным насосом и соединяется с впускной и напорной линиями насоса в соответствии с конфигурацией системы.
Шаг 3: Дозатор контролирует расход пенообразователя
Когда вода течет через дозатор, его внутренние каналы потока и механизм регулирования создают условия, необходимые для забора пенообразователя. Оператор выбирает соответствующую рабочую настройку с помощью регулировочной ручки и указательной пластины. Различные значения на указательной пластине соответствуют расходам смешанного раствора, требуемым подключенными пеногенераторами или разгрузочными устройствами. Например, дозатор PH64 обеспечивает различные настройки регулировки, соответствующие расходам смешанного раствора 24, 32, 48 и 64 л/с.

Шаг 4: Пенообразователь забирается из пенобака
Пенообразователь поступает из бака для пенообразователя через впускную линию пенообразователя в дозатор. Дозатор контролирует расход пенообразователя на основе выбранной настройки и фактических условий работы системы пожаротушения.
Шаг 5: Смешанный раствор возвращается на вход пожарного насоса
Пенообразователь попадает в систему и смешивается с потоком воды. Полученный раствор пены затем поступает на вход пожарного насоса. Пожарный насос снова создает давление в смешанном растворе и подает его по напорной линии к нижестоящему противопожарному оборудованию, такому как:
• Пенные пожарные лафетные стволы
• Пенные насадки
• Пеногенераторы
• Другие совместимые устройства для подачи пены
Весь рабочий процесс можно упростить до следующего:
Водяной бак → Пожарный насос → Дозатор пенообразователя → Вход пожарного насоса → Пожарный насос → Оборудование для подачи пены

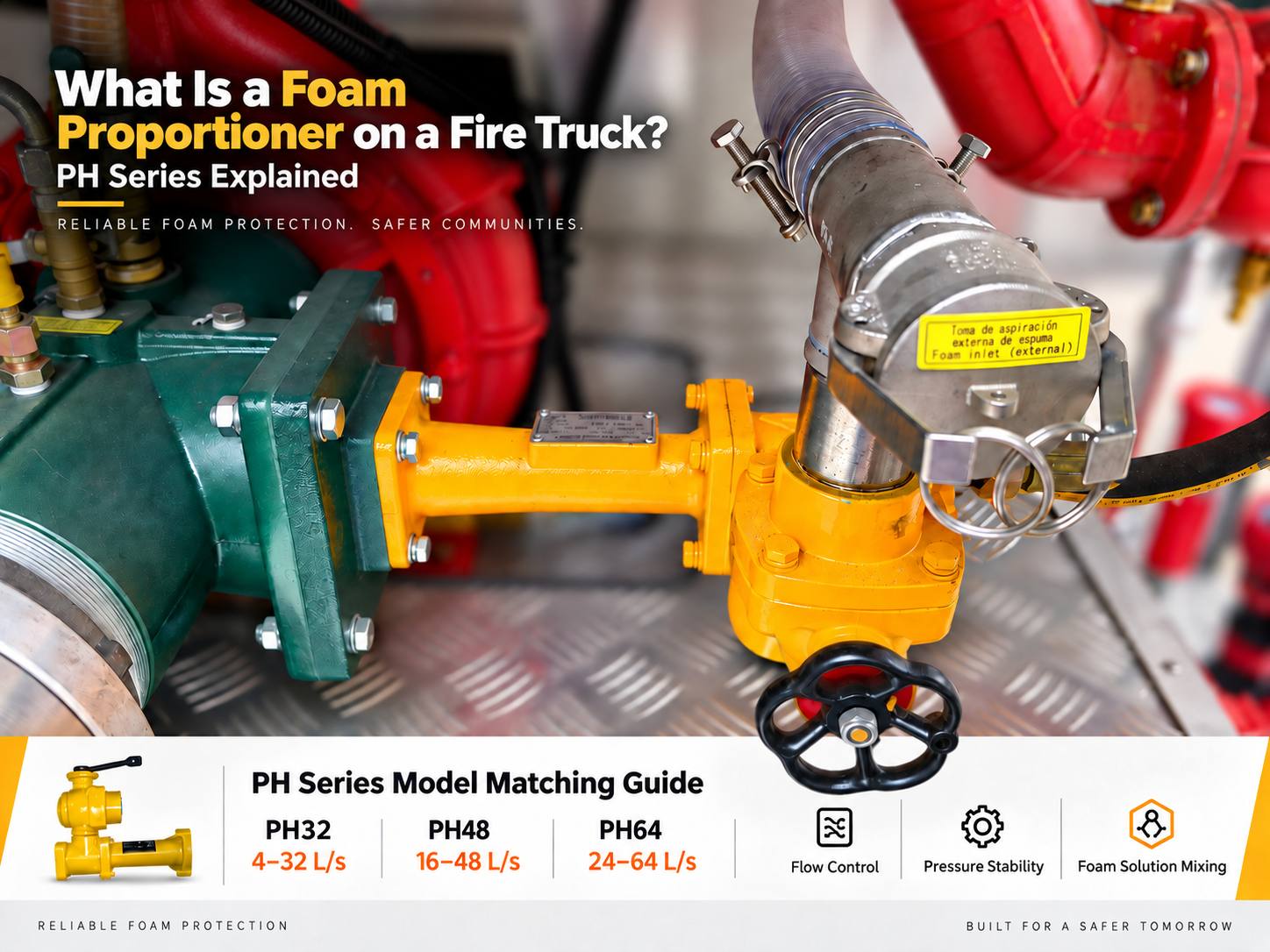

Серия PH выпускается в трех основных моделях: PH32, PH48 и PH64, где число указывает максимальный расход раствора пены в литрах в секунду.
Общие рабочие параметры:
| Параметр | Спецификация |
| Входное рабочее давление (нагнетание насоса) | 0,6–1,4 МПа |
| Рабочее давление на выходе (на входе насоса) | |
| Коэффициент смешивания | 6–7% (обычно для 6% пенообразователя) |
| Монтажное положение | Рядом с пожарным насосом, подключен между напорной и всасывающей линиями |
Расход и всасывание пенообразователя для каждой модели:
| Модель | Настройка ручки (л/с) | Потребление пенообразователя (л/мин) | Пример пенного устройства |
| PH32 | 4 | 0,24 | P |
| 8 | 0,48 | PC8 | |
| 16 | 0,96 | PC16 | |
| 24 | 1,44 | PC24 | |
| 32 | 1,92 | PL32 | |
| PH48 | 16 | 0,96 | PCL8×2 |
| 24 | 1,44 | PCL8×3 | |
| 32 | 1,92 | PCL16×2 | |
| 48 | 2,88 | PL48 | |
| PH64 | 24 | 1.44 | PQ4×6 |
| 32 | 1.92 | PQ8×4 | |
| 48 | 2.88 | PQ16×3 | |
| 64 | 3.84 | PL32×2 |
Место установки:Дозатор должен быть установлен рядом с пожарным насосом, причем впускное отверстие соединено с напорной линией насоса, а выпускное — с всасывающей линией насоса. Всасывающий патрубок пенообразователя подсоединяется к баку для пенообразователя.

Критическое требование к установке:Давление на входе пожарного насоса должно поддерживаться ниже 0,03 МПа. Обычно это достигается за счет обеспечения надлежащих условий всасывания и предотвращения чрезмерного давления со стороны входа.
Соотношение давления:Когда давление на входе находится в диапазоне 0,6–1,4 МПа, дозатор подает относительно постоянное количество пенообразователя при заданном положении рукоятки. Однако если устройства генерации пены работают при разном давлении, расход смешанного раствора изменяется, что, в свою очередь, влияет на фактическую степень смешивания. Операторы должны регулировать давление нагнетания пеногенераторных устройств, чтобы поддерживать степень смешивания в заданном диапазоне (обычно 6–7% для 6% пенообразователя).
Техническое обслуживание:После каждого использования промывайте дозатор чистой водой, чтобы предотвратить появление коррозии или засорения из-за остатков пенообразователя. Периодически проверяйте регулировочную ручку и индикаторную пластину на предмет плавности работы.
Правильная работа дозатора пенообразователя напрямую зависит от условий давления в системе и конфигурации клапанов, трубопроводов и оборудования.
| Проблема | Возможная причина | Рекомендуемая проверка |
| Пенообразователь не подается | Слишком высокое давление на входе пожарного насоса | Проверьте давление на входе пожарного насоса |
| Нестабильная подача пенообразователя | Неправильные условия эксплуатации | Проверьте пожарный насос и давление нагнетания |
| Степень смешивания пены изменяется | Расход смешанного раствора изменяется | Проверьте расход и давление оборудования, расположенного ниже по потоку |
| Недостаточный расход пенообразователя | Проблема с клапаном или трубопроводом | Проверьте впускной клапан пенообразователя и трубопровод |
| Аномальная регулировка дозатора | Неверная настройка регулировки | Проверьте регулировочную рукоятку и индикаторную пластину |
| Пеногенерирующая система не достигает ожидаемой производительности | Несоответствие оборудования | Проверьте совместимость между дозатором и выпускными устройствами |
В1: Как работает дозатор пенообразователя пожарного автомобиля?
О: Дозатор затягивает пенообразователь через свои внутренние каналы потока и регулирующий механизм, подает его на вход пожарного насоса, смешивает пенообразователь с водой, а затем отправляет полученный раствор на последующее пенное оборудование.
В2: Почему дозатор пенообразователя пожарного автомобиля не забирает пенообразователь?
О: Наиболее частой причиной является то, что давление на входе насоса превышает 0,03 МПа, либо имеется засорение в трубопроводе или клапан открыт не полностью. Сначала проверьте входное давление и поток в трубопроводе.
В3: В чем разница между дозаторами пенообразователя PH32, PH48 и PH64?
О: Основное различие заключается в диапазоне поддерживаемого расхода смешанного раствора. PH32 достигает максимум 32 л/с, PH48 достигает 48 л/с, а PH64 достигает 64 л/с.
В4: Каким должно быть давление на входе пожарного насоса?
О: Давление на входе пожарного насоса должно поддерживаться ниже 0,03 МПа, поскольку избыточное входное давление может повлиять на способность дозатора всасывать пенообразователь.
В5: В чем разница между дозатором вокруг насоса и дозатором с постоянным давлением?
О: Тип вокруг насоса (серия PH) полагается на собственный перепад давления пожарного насоса для создания отрицательного давления и всасывания пенообразователя. Он имеет простую конструкцию и низкую стоимость, но коэффициент смешивания больше зависит от изменений давления на входе насоса и расхода пеногенерирующего устройства. Дозатор с постоянным давлением использует независимый пенонасос для активного впрыскивания пенообразователя в поток воды, обеспечивая более высокую точность смешивания и более широкий диапазон адаптации по расходу, но с более сложной конструкцией и более высокой стоимостью. Выбор должен основываться на требованиях к точности системы и бюджете.
В6: Почему после установки рукоятки дозатора фактическое соотношение смешивания все равно изменяется?
О: В диапазоне входного давления 0,6–1,4 МПа дозатор засасывает относительно постоянное количество пенообразователя при заданном значении. Однако, когда пеногенерирующие устройства работают при разных давлениях, расход их смешанного раствора изменяется. Когда расход оборудования отклоняется от настройки рукоятки дозатора, фактический коэффициент смешивания соответственно изменяется. Операторы должны регулировать напор на выходе пеногенерирующих устройств так, чтобы их расход соответствовал настройке рукоятки дозатора, обеспечивая сохранение коэффициента смешивания в разумных пределах 6–7%.
Являясь основным компонентом противопожарной системы пенопожарного автомобиля, рабочие характеристики дозатора пенообразователя серии PH вокруг насоса напрямую определяют общую боеспособность пенного пожарного автомобиля. Освоение его стандартного рабочего давления, параметров подбора моделей, монтажных спецификаций, требований по контролю давления и вспомогательных функций клапанов имеет важное значение для технического обслуживания противопожарного оборудования, ежедневного ввода в эксплуатацию и тушения пожаров на месте.
