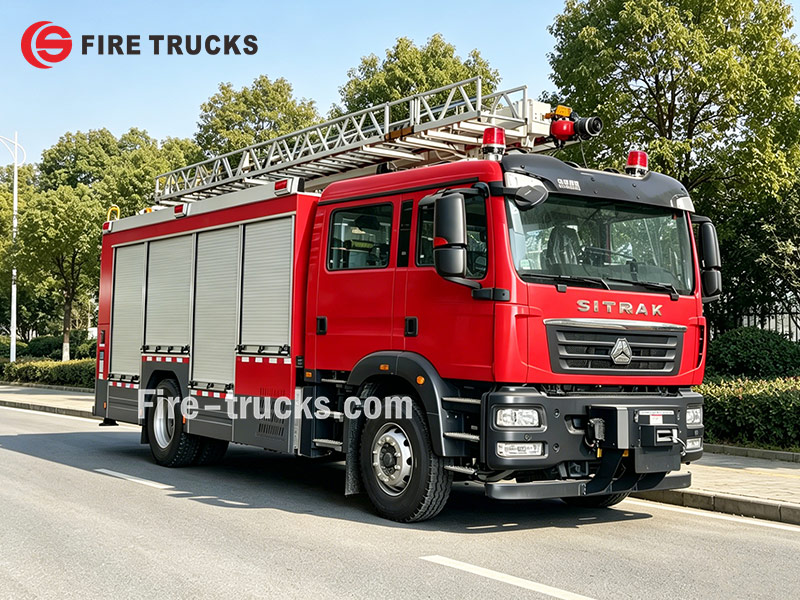

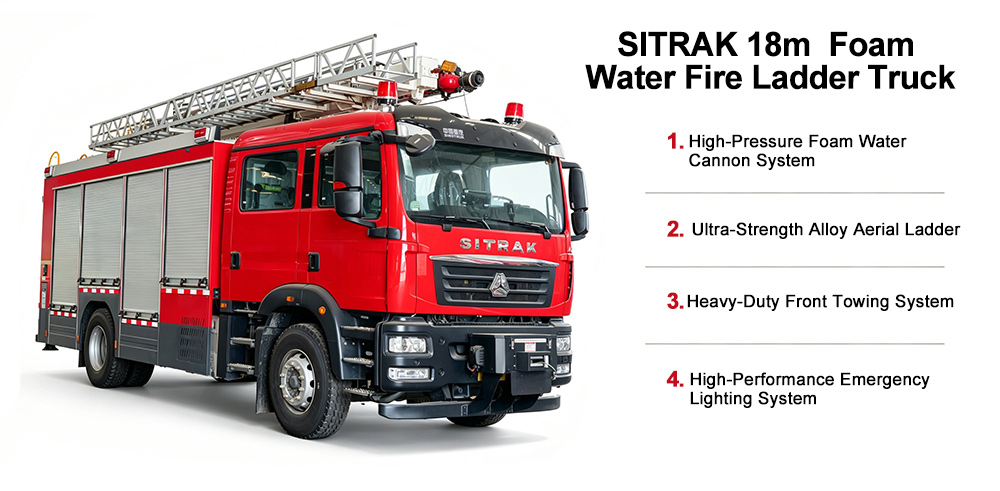

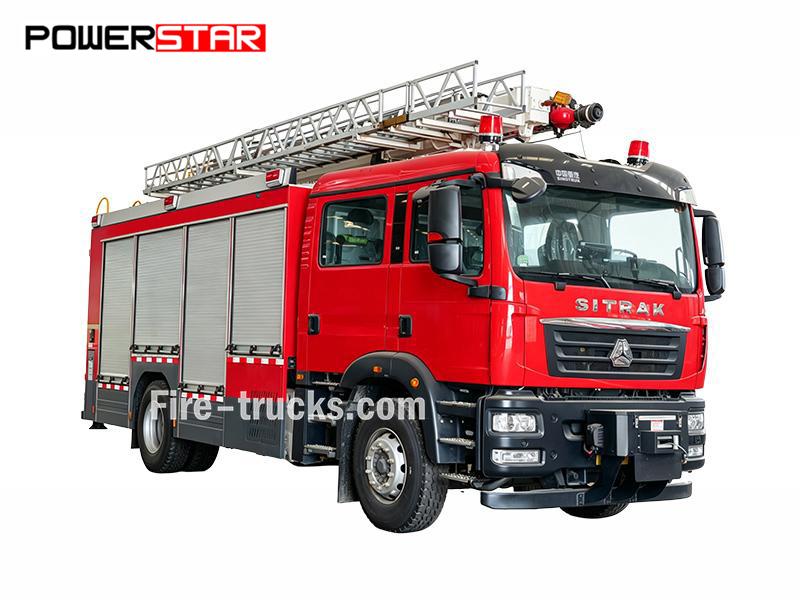

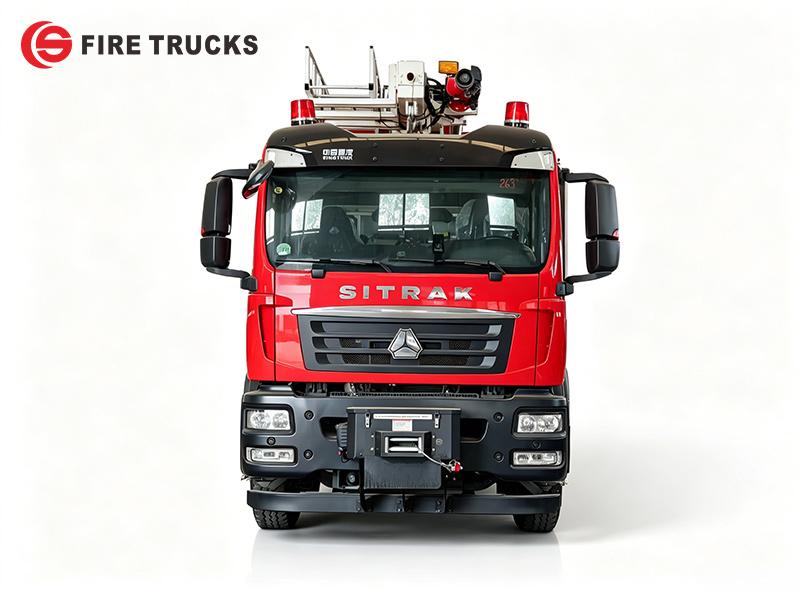

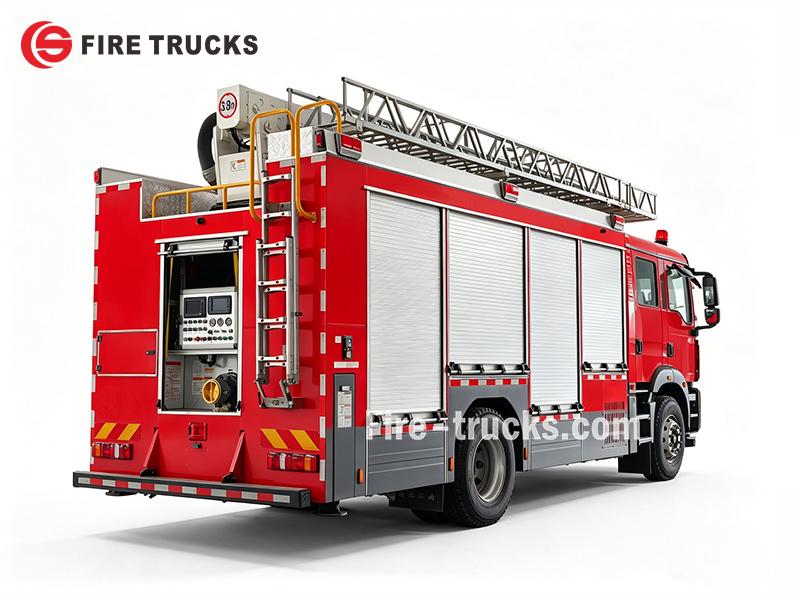

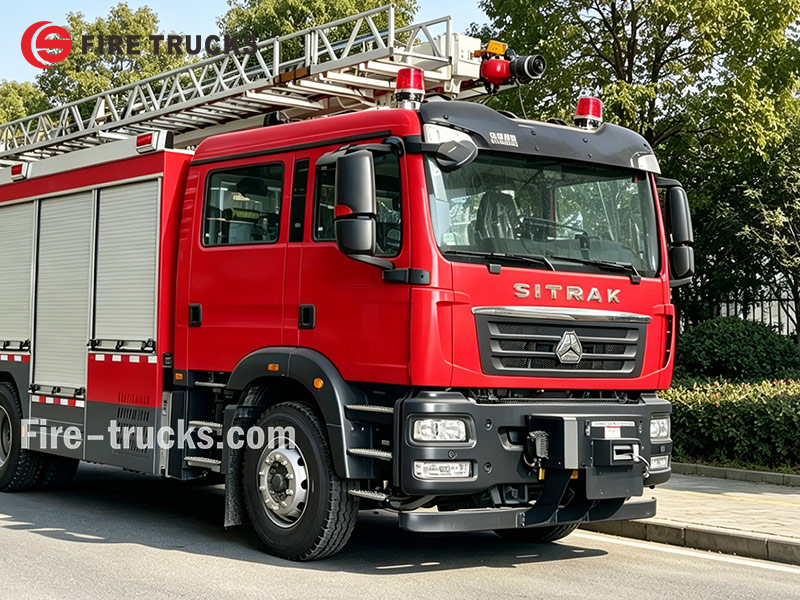

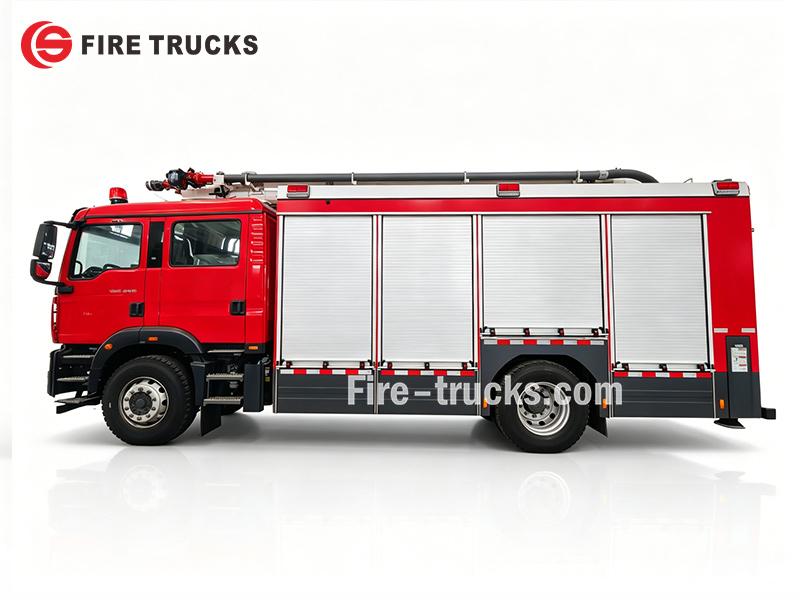

Пожарный автомобиль с автолестницей SITRAK HOWO длиной 18 м оснащён двигателем MC07H.35-60 мощностью 350 л. с., установленным на шасси 4×2. В передней части лебёдка с тяговым усилием 75 кН выполняет лёгкую эвакуацию транспортных средств или расчистку обломков. Задняя секция оснащена телескопической лестничной системой длиной 18 м, пожарным насосом CB10/60 с производительностью 60 л/с и лафетным стволом PS60, установленным на крыше. Кузов оборудования оснащён алюминиевыми шторными ставнями с обеих сторон, светодиодным освещением и откидными ступенями для удобного доступа. Лестничная система достигает рабочей высоты 18 м и приводится в действие собственной гидравлической системой автомобиля для проведения пожаротушения и спасательных операций.
Шасси грузовика:
SINOTRUK HOWO 4x2Рабочая производительность:
5600L water + 2000L foam (7600L total)Мощность двигателя:
350 HP (257 kW) / MC07H.35-60Пожарный насос:
CB10/60Расход насоса:
60 L/sРабочее давление:
1.0 MPaПожарный монитор:
PS60Монитор потока:
60 L/sДиапазон мониторов:
Water ≥60 m , Foam ≥55 m:
18 mАвтопенолестница SITRAK HOWO 18 м с пенным пожарным оборудованием построена на шасси 4×2 с двигателем MC07H.35-60 мощностью 350 л.с. Эта пенная пожарная автолестница оснащена передней лебедкой и телескопической лестницей длиной 18 м. Насос CB10/60 (60 л/с) и установленный на крыше лафетный ствол PS60 (60 л/с, дальность подачи воды ≥60 м, пены ≥55 м) обеспечивают тушение пожаров. В стандартную комплектацию входят алюминиевые рулонные двери, светодиодное освещение, откидные ступени, а также полный комплект пожарных рукавов и стволов — надежный выбор для пожаров в среднеэтажных зданиях и воздушно-спасательных работ.

| Основные пункты |
Технические параметры автолестницы SITRAK HOWO 18 м |
|
Система лебедки |
|
|
Тип привода |
Электрическое управление |
|
Максимальное натяжение |
≥7000 кг |
|
Диаметр стального троса |
≥11,5 мм |
|
Длина стального троса |
≥36 м |
|
Установка |
Передняя часть автомобиля, с 4 опорными площадками |
|
Оборудовательный отсек |
|
|
Материал |
Окисленная алюминиевая рама и крышка; перегородочная и профильная конструкция |
|
Роллетная дверь |
3 с каждой стороны, с возможностью блокировки, со связанными светодиодными лентами |
|
Ограждение крыши |
Интегрированный алюминиевый профиль; внешние проблесковые огни, внутренние светодиодные ленты |
|
Откидная ступень |
Алюминиевый профиль, противоскользящая поверхность, нагрузка ≥150 кг, двойная фиксация |
|
Задняя лестница |
Алюминиевая лестница с правой стороны для доступа на крышу |
|
Система мачтового освещения |
|
|
Генератор |
≥15 кВА, 50 Гц, 220 В/380 В, электрический запуск, бензиновый, V-образный двухцилиндровый |
|
Мачта |
Алюминиевый сплав, максимальная высота ≥8 м |
|
Освещение |
4×500 Вт LED |
|
Вращение |
Горизонтальное ≥420°, наклон ≥420° |
|
Управление |
Панель + проводное (5 м) + беспроводное (≥50 м), автоматический сброс одной кнопкой |
| Положение | Передняя часть ящика оборудования |
| Система деконтаминации | |
| Основное оборудование | Мобильный очиститель высокого давления, установка горячей водной деконтаминации, расход ≥10 л/мин |
| Компоненты системы | Каждый комплект включает один набор: общественная палатка для деконтаминации, ручной мембранный всасывающий насос, электрический нагнетатель/воздушный насос, насос для сточных вод после деконтаминации, мобильный очиститель высокого давления, очиститель горячей воды высокого давления, генератор теплого воздуха (с регулировкой температуры), бак для смешивания раствора для деконтаминации, мешок для хранения воды, мешок для сбора загрязнений, защитный масляный чехол, впитывающая прокладка, герметичная бочка для токсичных веществ |
»Ⅰ. Основные характеристики:
★Двигатель MC07H.35-60 мощностью 350 л.с. для воздушного пожаротушения и спасательных операций в зданиях средней этажности
★Шасси SITRAK 4×2 с передней лебедкой (75 кН) и телескопической лестничной системой длиной 18 м для доступа на высоте
Пожарный насос CB10/60 (60 л/с) + крыша-монитор PS60 (60 л/с, дальность подачи воды ≥60 м, пены ≥55 м) для тушения пожаров
Полный комплект пожарного оборудования, включая рукава, стволы, пенную пушку и базовый набор инструментов для тушения пожаров класса B
»Ⅱ. Параметры продукта:
| Пожарная машина-лестница SITRAK HOWO 18 м | |||
| Общие характеристики | Рабочая вместимость | 5600 л воды + 2000 л пены | |
| Шасси автомобиля | SITRAK HOWO 4x2 | ||
| Мощность двигателя | 350 л.с. (257 кВт) / MC07H.35-60 | ||
| Пожарный насос | CB10/60 | ||
| Пожарный монитор | PS60 | ||
| Максимальная скорость | 110 км/ч | ||
| Габаритные размеры Д*Ш*В | 9190*2540*3770 мм | ||
| Полная масса автомобиля | 18800 кг | ||
| Снаряженная масса | 14750 кг | ||
| Двигатель | Модель двигателя | MC07H.35-60 | |
| Тип топлива | Дизель | ||
| Мощность | 350 л.с. (257 кВт) | ||
| Экологический стандарт | Евро 6 | ||
| Рабочий объем двигателя | 7360 мл | ||
| Тип двигателя | 6-цилиндровый рядный двигатель с водяным охлаждением, дизельный двигатель с турбонаддувом и промежуточным охлаждением | ||
| Шасси | Тип привода | 4x2 | |
| Колесная база | 4700 мм | ||
| Шина | 315/80R22.5 | ||
| Количество шин | 6 шин и 1 запасная шина | ||
| Пожарный насос | Модель | CB10/60 | |
| Производительность | 60 л/с | ||
| Давление | 1 МПа | ||
| Максимальное рабочее давление | 1.251 МПа | ||
| Максимально допустимое давление на входе | 0.4 МПа | ||
| Максимальная высота всасывания | 3 м | ||
| Номинальная скорость вращения | 3916±50 об/мин | ||
| Передаточное отношение | 1:1.4 | ||
| Время заполнения водой | ≤50 с | ||
| Пожарный лафетный ствол | Модель | PS60 | |
| Поток | 60 л/с | ||
| Номинальное рабочее давление | 0,8 МПа | ||
| Максимальное рабочее давление | 1,2 МПа | ||
| Дальность действия | Вода | ≥60 м | |
| Пена | ≥55 м | ||
| Угол поворота по вертикали | - 35~+70° | ||
| Горизонтальный поворот | 0~360° | ||
| Лестничная система | Максимальная рабочая высота | 18 м | |
| Конструкция | Интегрированная двухрядная кабина с телескопической лестницей | ||
| Применение | Пожаротушение в зданиях средней этажности, высотные спасательные операции | ||
| Стандартная комплектация | Все стандартные аксессуары: пожарный рукав, фильтр, соединительная муфта, ключ, водяной/пенный ствол, базовый набор инструментов, руководство на английском языке…… | ||

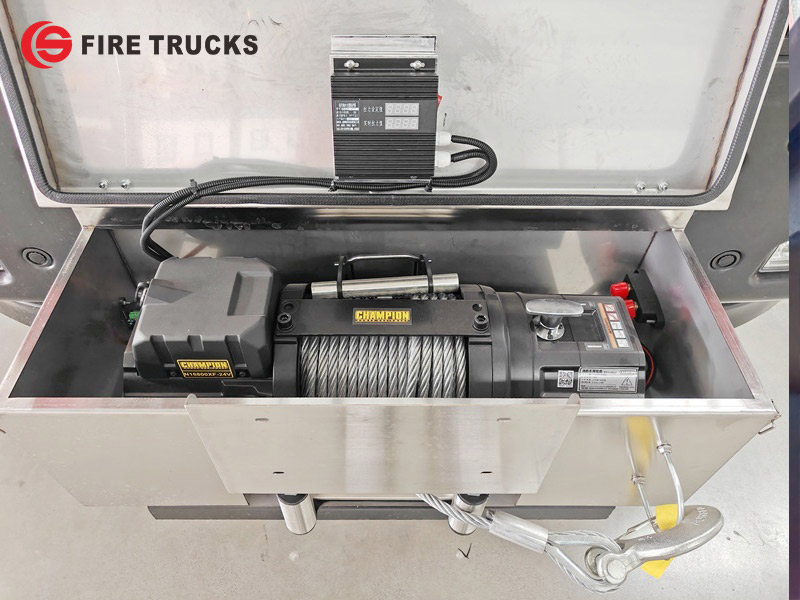

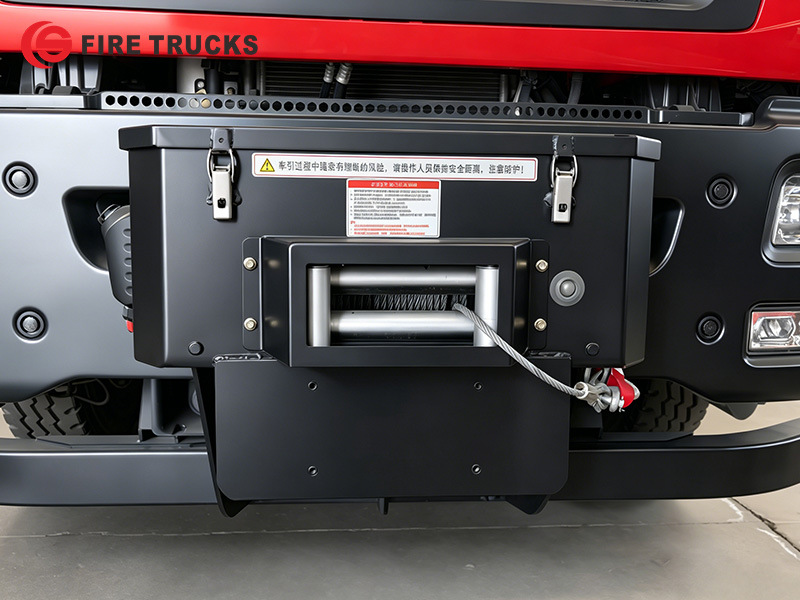

»Ⅲ.Система передней буксировочной лебёдки:
★Передняя буксировочная лебёдка с максимальным тяговым усилием 75 кН, стальным тросом 38 м × φ13 мм, вертикальным углом 8° и горизонтальным углом 5° для сложного рельефа
★Питание постоянным током 12 В/24 В, двухступенчатый планетарный редуктор 430:1 (цилиндрическая передача + планетарный механизм), высокопрочные шестерни из порошковой металлургии для надёжной работы в тяжёлых условиях
★Последовательно возбуждаемый электродвигатель с надёжной тормозной системой и ручным освобождением троса через сцепление — простое управление и безопасный контроль

| Тяговое усилие: | 16800 фунтов (7938 кг) |
| Двигатель: | 5,4 кВт/7,1 л.с. (12 В); 6,0 кВт/7,9 л.с. (24 В) |
| Передаточное число: | 430:1 |
| Размер стального троса: | Φ15/32"*87'(Φ12 мм*26,5 м) |
| Размер ролика: | Φ3,5"*8,6"(Φ89 мм*219 мм) |
| Габаритные размеры: | 24,4"*8,4"*11,4"(620 мм*214 мм*290 мм) |
| Размеры установки: | 10"*4,5"(254 мм*114,3 мм) |
| Вес Kure: | 147,7 фунта (67 кг) |

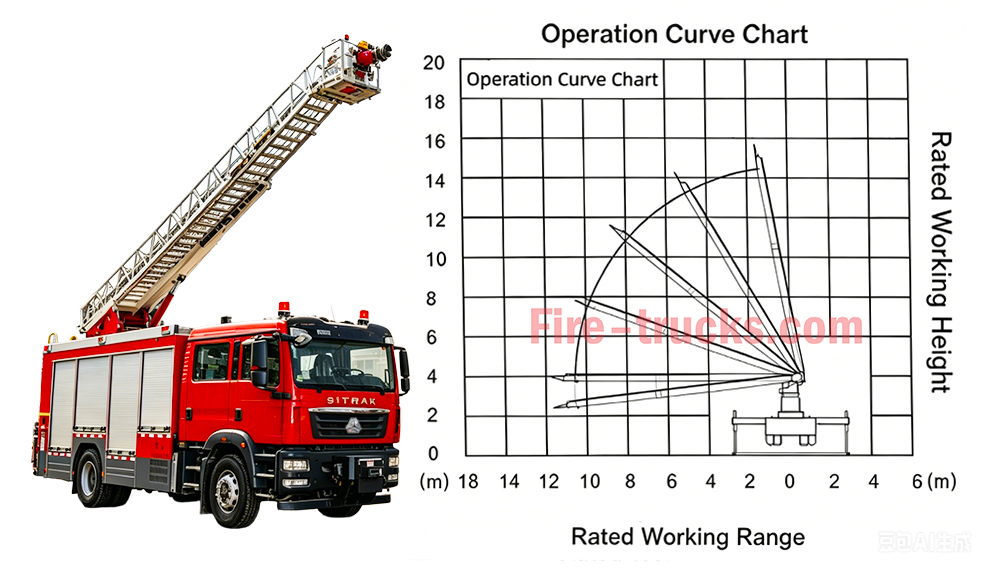

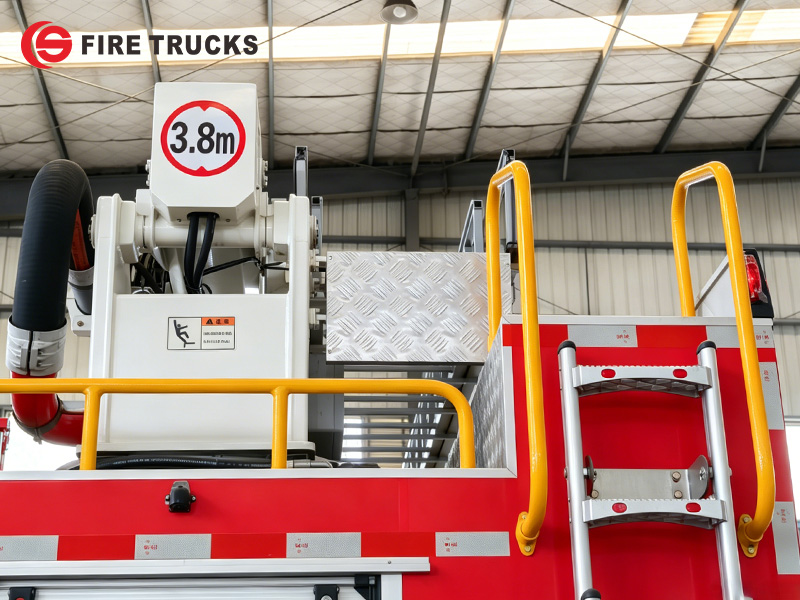

»Ⅳ.Система воздушной лестницы:
★ Телескопическая лестничная система длиной 18 м с максимальной рабочей высотой 18 метров, изготовленная из высокопрочной стали для превосходной жёсткости и безопасного доступа на высоте.
★ Наконечник лестницы оснащён лафетным стволом PS60 с расходом 60 л/с, дальностью подачи воды ≥60 м и дальностью подачи пены ≥55 м для тушения пожаров на высоте.
★ Непрерывное вращение поворотной платформы на 360° обеспечивает гибкое позиционирование; подъём, опускание и выдвижение лестницы плавно выполняются с помощью гидравлического управления.
★ Время перемещения лестницы регулируется гидравлическим управлением; предусмотрены варианты ручного управления для аварийного использования.
★ Встроенные системы безопасности: предупреждение о перегрузке, отключение при наклоне, предотвращение столкновений и блокировка выносных опор для стабильной работы на высоте.

» Ⅴ.Система пожарного насоса:
Пожарный насос:

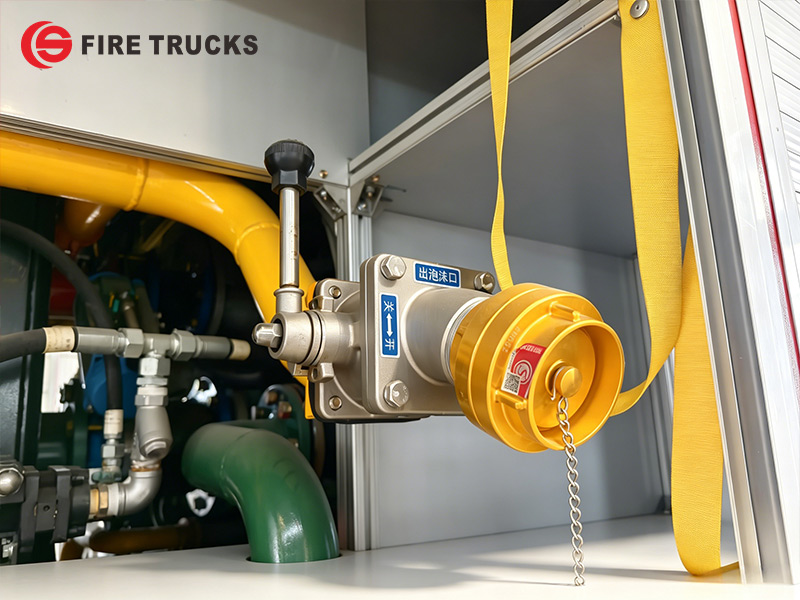

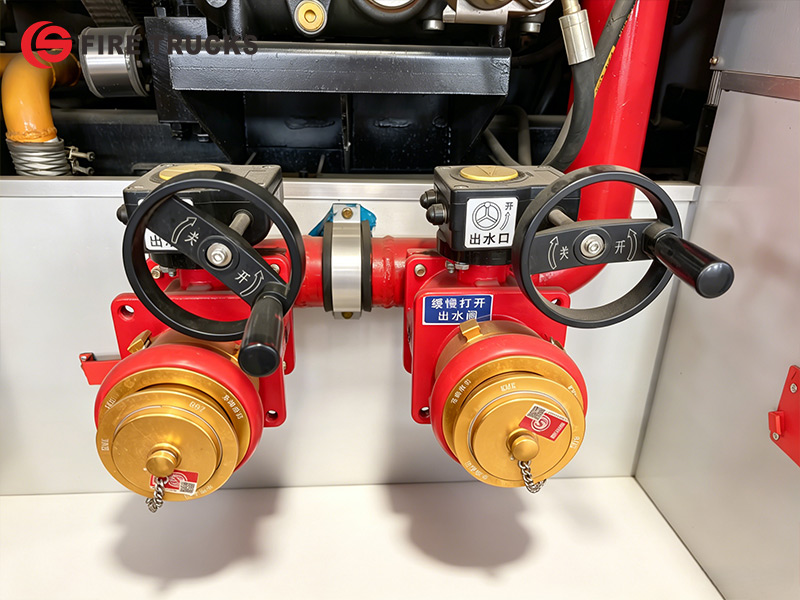

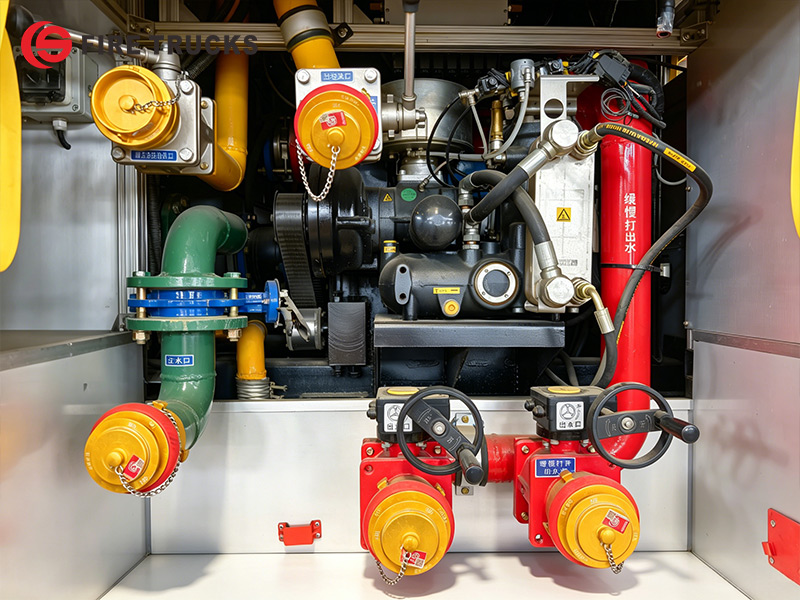

В заднем насосном отсеке установлен пожарный насос CB10/60 с номинальным расходом 60 л/с при давлении 1,0 МПа. Этот насос обеспечивает надёжную работу и стабильное давление воды, позволяя пожарным рукавам и лафетным стволам эффективно подавать воду или пену на большие расстояния для тушения пожара.

|
Модель пожарного насоса |
Расход |
Давление |
Максимальное рабочее давление |
Максимально допустимое давление на входе |
|
CB10/60 |
60 л/с |
1,0 МПа |
1,251 МПа |
0,4 МПа |

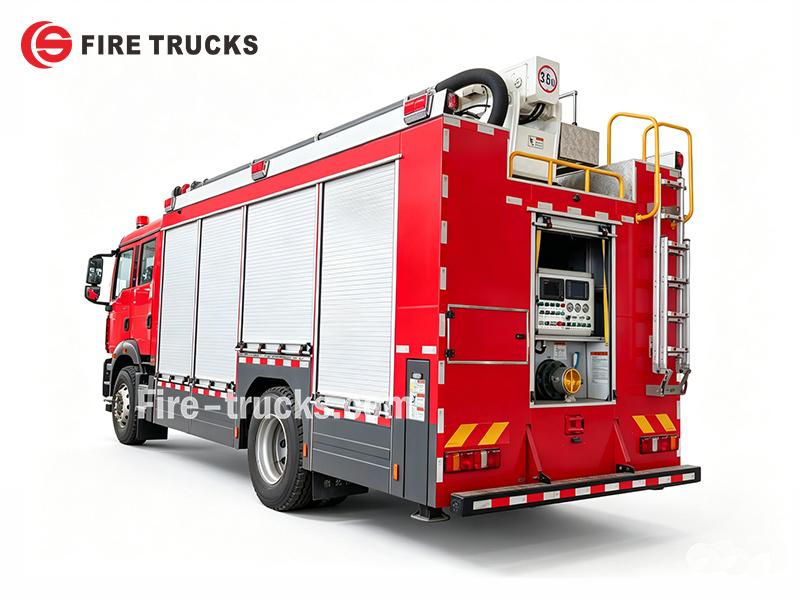

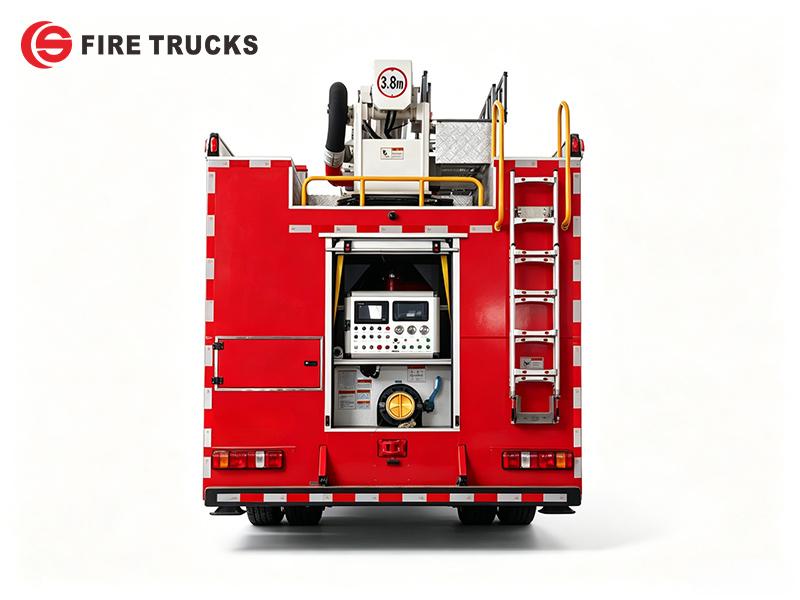

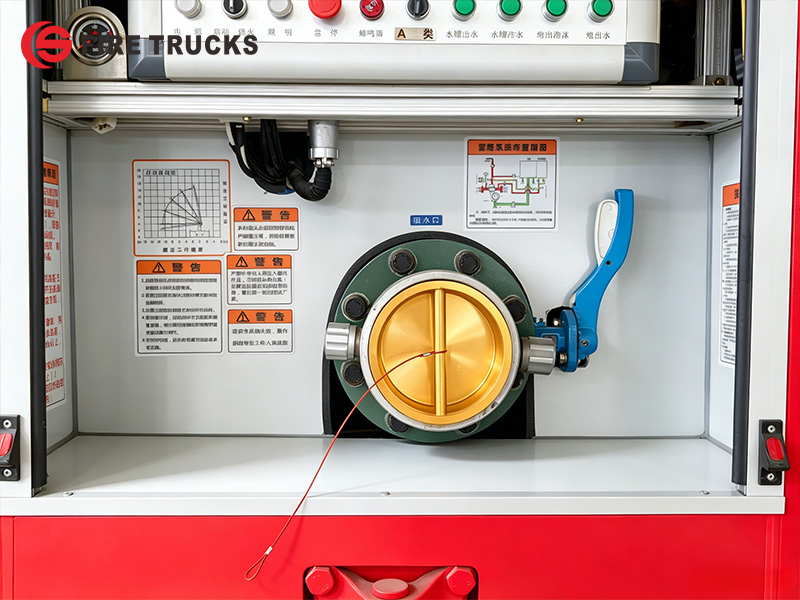

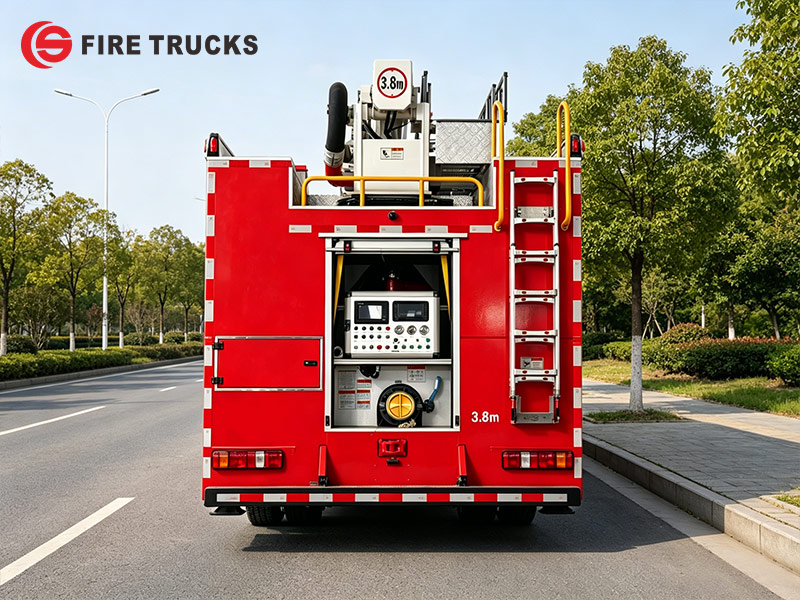

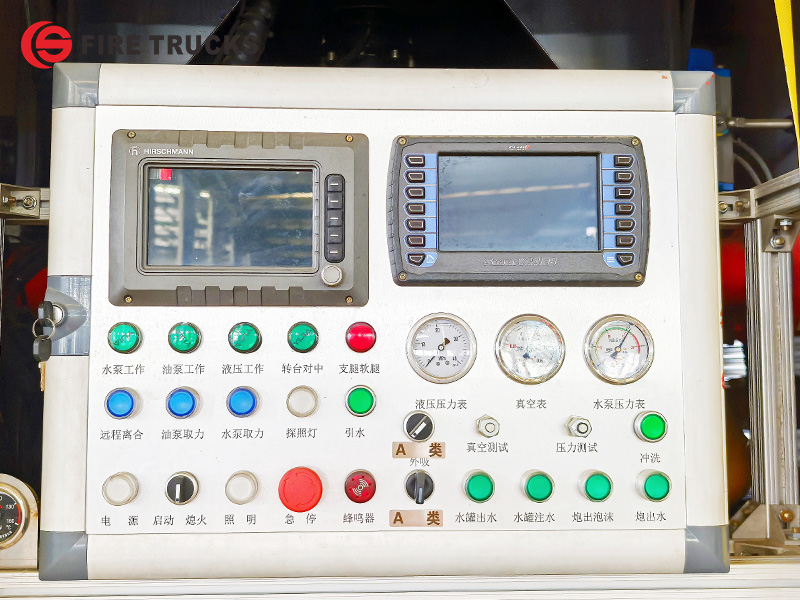

Включает инструкции по эксплуатации, схему трубопроводов цистерны, манометр, указатель уровня воды, указатель уровня пены, аварийную остановку, управление КОМ, главный выключатель питания, органы управления насосом, органы управления лестницей и освещение отсеков. Все органы управления имеют четкую маркировку для удобной эксплуатации.

» Ⅵ.Система пожарного лафетного ствола:

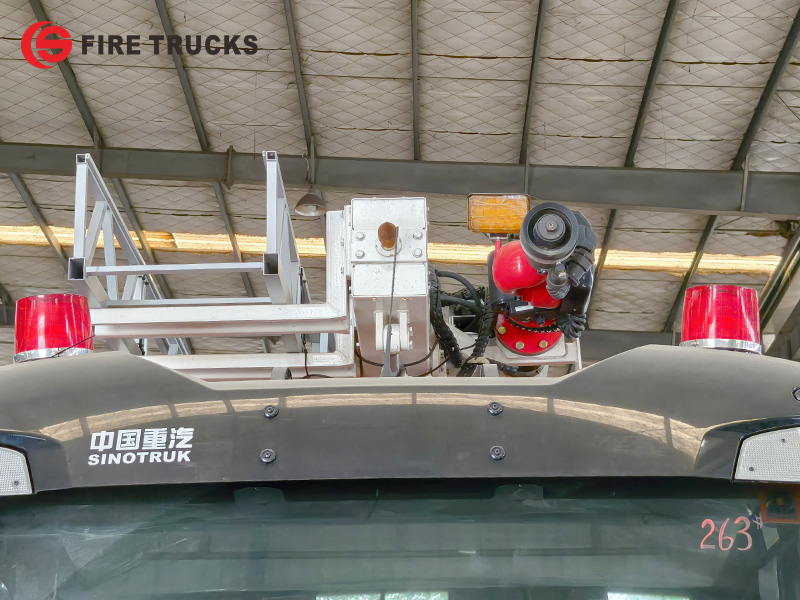

Пожарный лафетный ствол PS60 установлен на конце лестницы. Он обеспечивает расход 60 л/с с дальностью подачи воды ≥60 м и дальностью подачи пены ≥55 м. Ствол поддерживает как прямую струю, так и распыление, обеспечивая гибкое тушение пожаров на высоте.

| Модель пожарного лафетного ствола | Расход | Дальность | Номинальное давление | Угол вертикального поворота | Горизонтальный поворот |
| PS60 | 60 л/с | Вода≥60 м Пена ≥55 м | 1,0 МПа | -35°~+70° |
0~360° |
»Ⅶ.Пожарное оборудование:

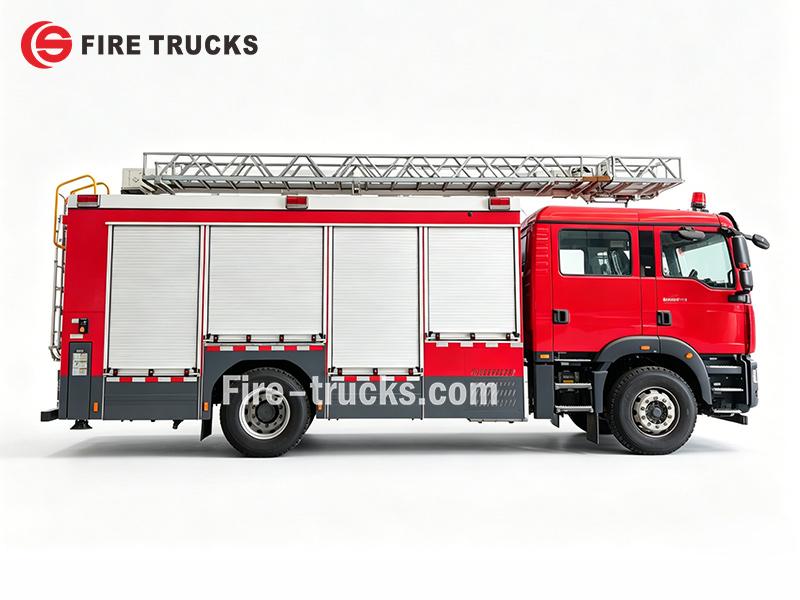

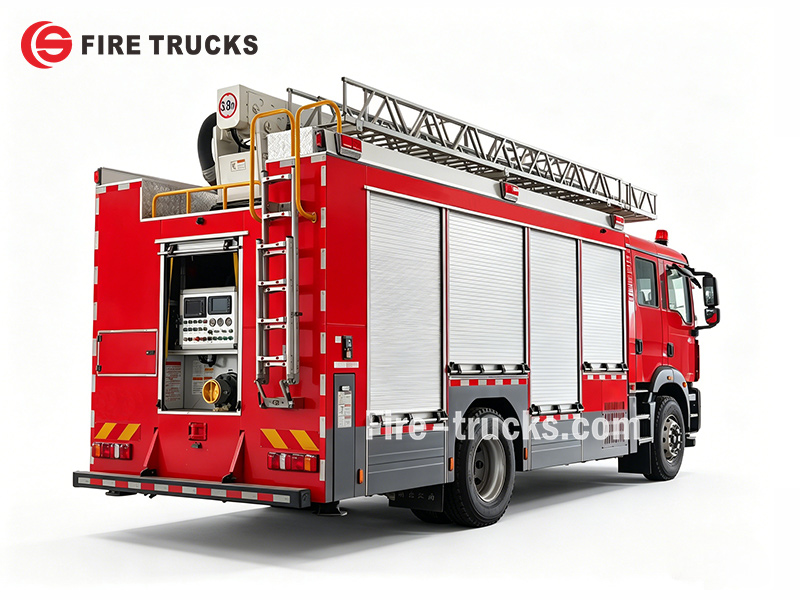

• Отсек для оборудования
Расположенные с обеих сторон автомобиля отсеки оснащены стойками для оборудования и лотками для хранения. Стойки позволяют аккуратно размещать пожарные рукава, всасывающие трубы и пеногенераторы. Лотки обеспечивают быстрый доступ к таким инструментам, как гаечные ключи, топоры и ломы, повышая эффективность спасательных работ.

•Помповое отделение: Оснащено пожарными рукавами, водосборниками, фильтрами, пожарными стволами, пеногенераторами, ключами для всасывающих рукавов, переходниками и т. д.

Пожарный автомобиль с автолестницей SITRAK HOWO 18 м оснащен установленным сзади пожарным насосом CB10/60 и лафетным стволом PS60, установленным на конце лестницы. Емкость водяной цистерны составляет 5 600 литров, а пенобака — 2 000 литров. Автомобиль построен на прочном шасси SITRAK 4×2 с двигателем MC07H.35-60 мощностью 350 л. с. Стандартная комплектация включает пожарные рукава, всасывающие трубы, соединительные муфты, пеногенератор и полный комплект инструментов. Полные технические характеристики приведены ниже:

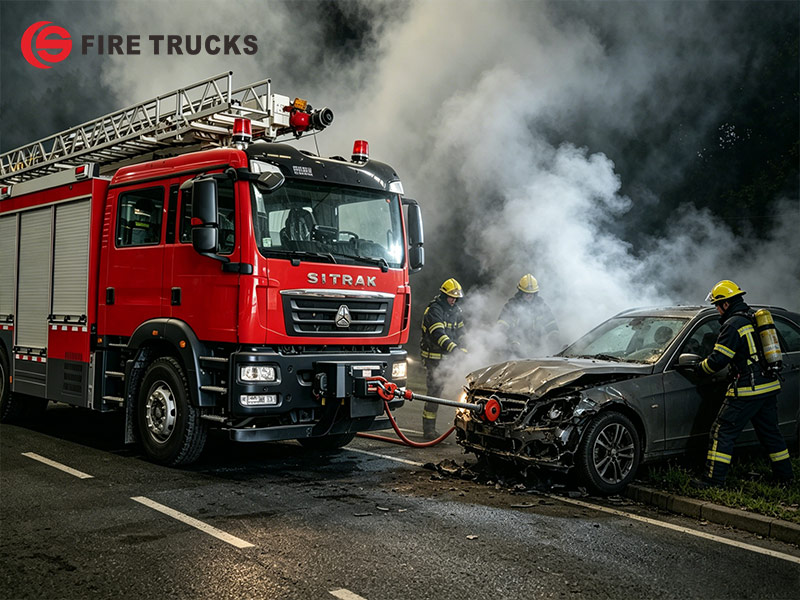

»Ⅷ.Сценарии применения :
