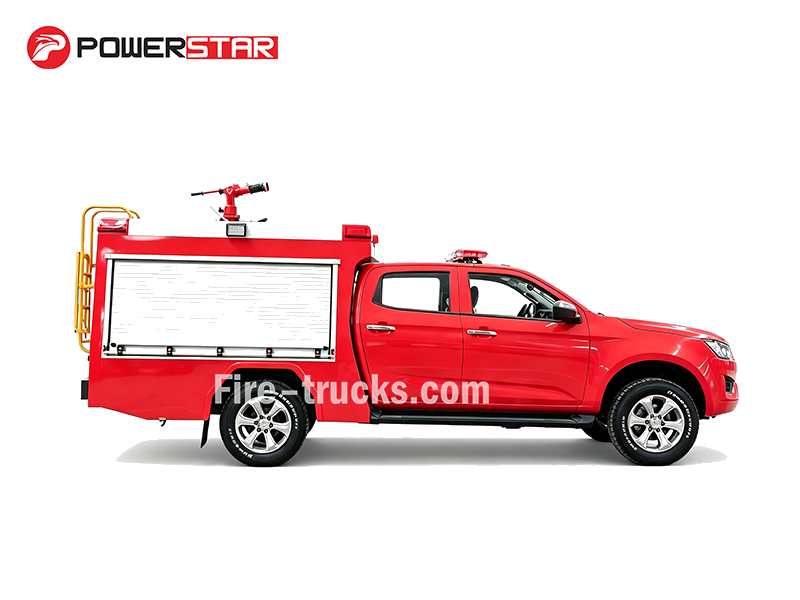

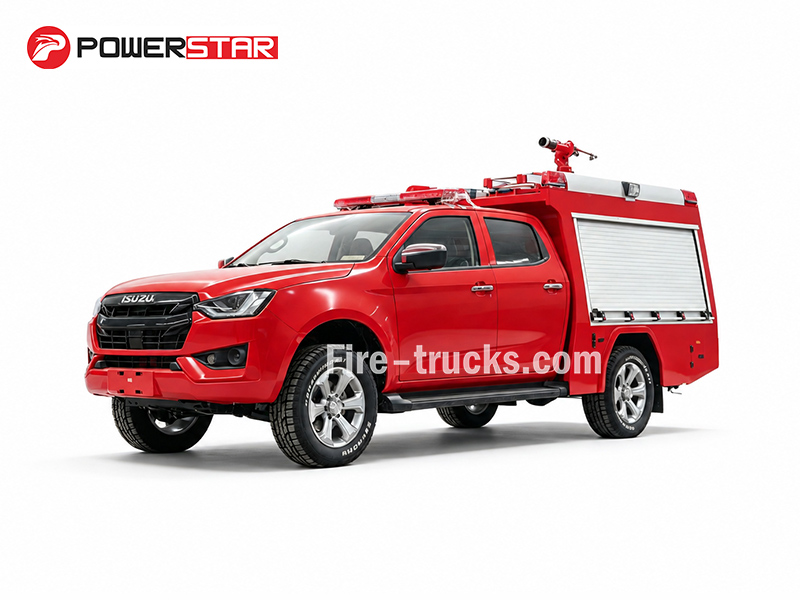

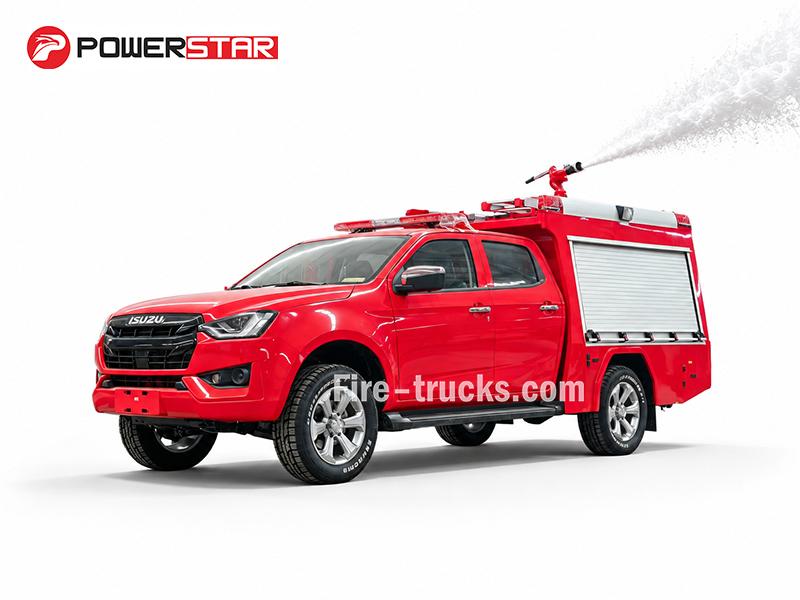

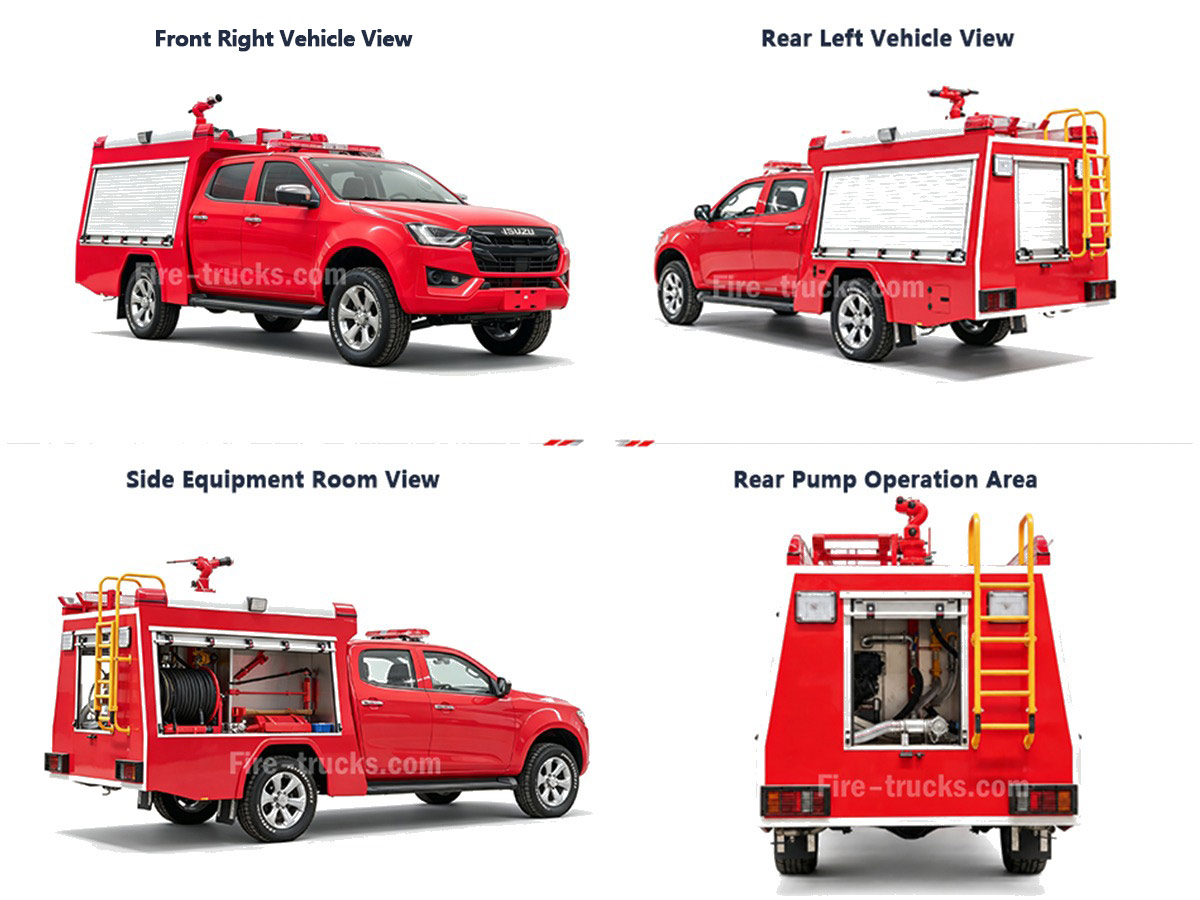

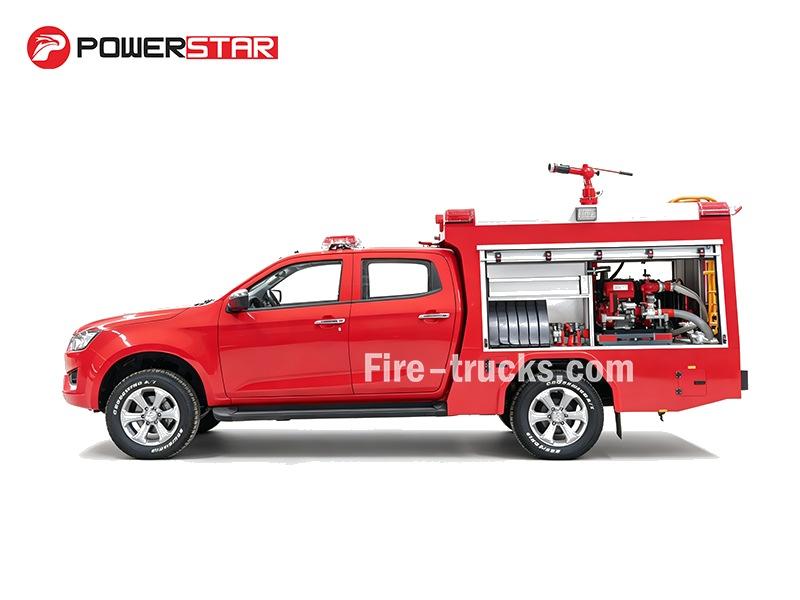

Аварийный пожарный пикап ISUZU 4×4 оснащён дизельным двигателем 4KH1CT6H1 мощностью 143 л.с. и компактным шасси 4×4, которое легко передвигается в узких пространствах и по сложной местности. Он перевозит всего 800 л — 600 л воды и 200 л пены. Насос JBQ 5.5/10 обеспечивает подачу 10 л/с при давлении 0,55 МПа, а лафетный ствол PL8/24 на крыше обеспечивает дальность подачи воды 42 м и дальность подачи пены 55 м для быстрого тушения небольших и средних пожаров. В стандартную комплектацию входят рукава, всасывающая линия, соединительные муфты, пенный ствол и базовый набор инструментов.
Шасси грузовика:
ISUZU 4×4 pickupРабочая производительность:
600L water + 200L foam (800L total)Мощность двигателя:
143 HP (105 kW) / 4KH1CT6H1Пожарный насос:
JBQ 5.5/10Расход насоса:
10 L/sРабочее давление:
0.55 MPaПожарный монитор:
PL8/24Монитор потока:
24 L/sДиапазон мониторов:
Water ≥42 m, Foam ≥55 mЭтот пожарный пикап ISUZU 4×4 создан на базе дизельного двигателя 4KH1CT6H1 мощностью 143 л.с. и лёгкого шасси 4×4, которое легко подходит для узких троп и грунтовых дорог. Этот компактный пожарно-спасательный автомобиль 4×4 имеет общий объём 800 л — 600 л воды и 200 л пены. Насос JBQ 5.5/10 обеспечивает подачу 10 л/с при 0,55 МПа, а установленный на крыше лафетный ствол PL8/24 подаёт воду на расстояние до 42 м и пену до 55 м. Этот пенопожарный автомобиль ISUZU с приводом 4x4поставляется со стандартным оснащением: рукавами, всасывающей линией, соединительными муфтами, пенным стволом и набором инструментов. Компактные размеры и возможности 4×4 делают его отличным вариантом для сельского пожаротушения, лесного патрулирования и быстрого промышленного реагирования там, куда не могут добраться более крупные автомобили.

|
Рабочая ёмкость |
Модель двигателя |
Колёсная база |
Надстройка |
|
600 л воды + 200 л пены |
143 л.с. / 4KH1CT6H1 |
3025 мм |
★ Бак из углеродистой стали, вместимость 800 л ★★ Пожарный насос JBQ 5.5/10, расход 10 л/с при 0,55 МПа ★★ Лафетный ствол PL8/24 на крыше, расход 24 л/с; дальность воды ≥42 м, пены ≥55 м ★ Кабина экипажа 2+3 с системой отопления/охлаждения A/C |
» Ⅰ.Основные особенности :
❶ Дизельный двигатель 4KH1CT6H1 мощностью 143 л.с. обеспечивает высокий крутящий момент на низких оборотах, позволяя пожарному пикапу 4×4 преодолевать крутые подъёмы и поддерживать стабильную работу насоса во время тушения пожара.
❷ Пожарно-спасательный пикап ISUZU 4×4 оснащён баком для воды объёмом 600 л и баком для пены объёмом 200 л в сочетании с насосом JBQ 5.5/10 с номинальными характеристиками 10 л/с и 0,55 МПа для быстрого первоначального тушения пожара.
❸ Лафетный ствол PL8/24 обеспечивает дальность подачи воды 42 м и пены 55 м, позволяя экипажу воздействовать на очаги возгорания с безопасного расстояния, при этом шасси 4×4 сохраняет устойчивость на неровной или мягкой поверхности.
❹ Благодаря колёсной базе 3025 мм и шинам 265/60R18 этот компактный пожарный автомобиль 4×4 может передвигаться по узким тропам, тесным поворотам и сложной местности, недоступной для обычных пожарных машин.
❺ Стандартное оснащение включает рукава, всасывающую линию, соединительные муфты, пенный ствол и набор инструментов, готовые к немедленному использованию. Его компактные размеры и настоящий привод 4×4 делают его практичным решением для сельских пожарных служб, лесных операций и промышленных объектов с ограниченным доступом.

» Ⅱ.Параметры продукта :
| Аварийный пожарный пикап ISUZU с приводом 4x4 | |||
| Общие характеристики | Рабочая ёмкость | 600 л воды + 200 л пены | |
| Шасси автомобиля | ISUZU 4x4 | ||
| Мощность двигателя | 143 л.с./ 4KH1CT6H1 | ||
| Пожарный насос | JBQ 5.5/10 | ||
| Пожарный лафетный ствол | PL8/24 | ||
| Максимальная скорость | 105 км/ч | ||

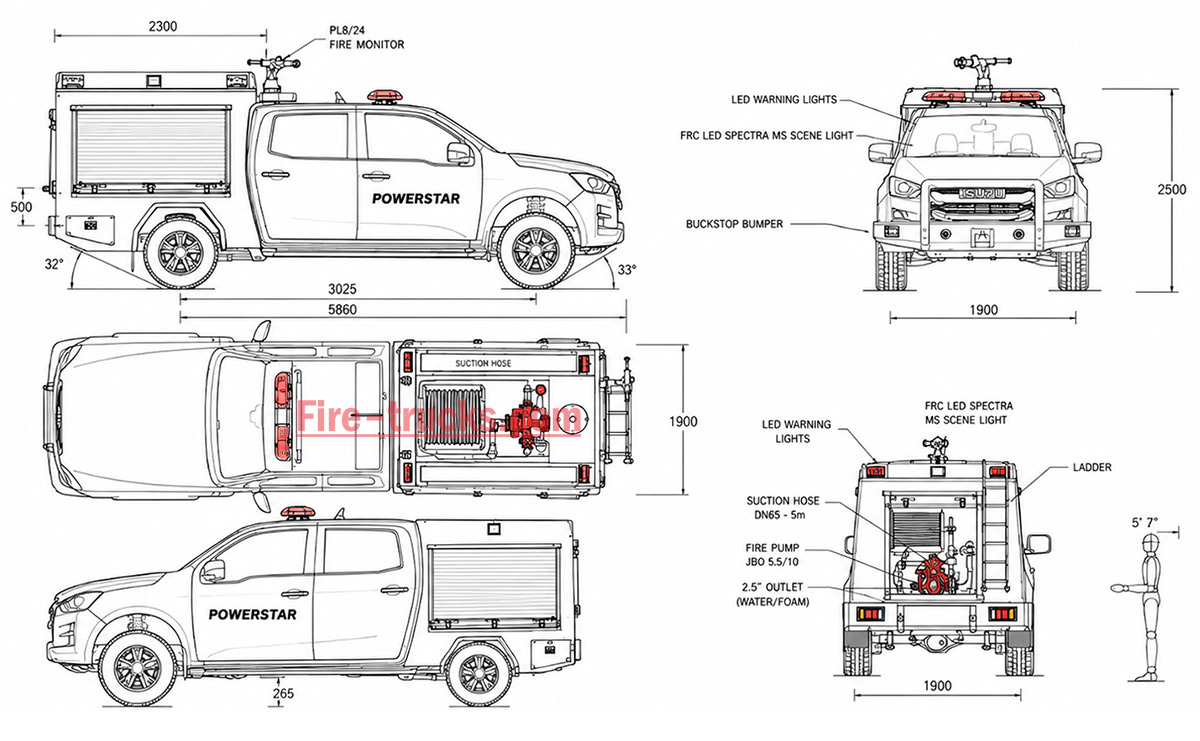

| Габаритные размеры Д*Ш*В | 5860*1900*2500 мм | ||
| Полная масса автомобиля | 3460 кг | ||
| Снаряженная масса | 2000 кг | ||
| Двигатель | Модель двигателя | 4KH1CT6H1 | |
| Тип топлива | Дизельное топливо | ||
| Мощность | 143 л.с.(105 кВт) | ||
| Экологический стандарт | Евро 6 | ||
| Рабочий объем | 2999 мл | ||
| Тип двигателя | 4-цилиндровый рядный дизельный двигатель с водяным охлаждением, турбонаддувом и промежуточным охлаждением | ||
| Шасси | Тип привода | 4x4 | |
| Трансмиссия | 5-ступенчатая коробка передач с 1 передачей заднего хода | ||
| Колесная база | 3025 мм | ||
| Шина | 265/60R18 | ||
| Количество шин | 6 шин и 1 запасная шина | ||
| Кабина | Вместимость кабины | Допускается 2+3 человека | |
| Кондиционер | Кондиционер для обогрева/охлаждения воздуха | ||
| Пожарный насос | Модель | JBQ 5.5/10 | |
| Расход | 10L/s | ||
| Давление | 0.55MPa | ||
| Максимальное рабочее давление | 0.75MPa | ||
| Максимальная высота всасывания | 7m | ||
| Номинальная скорость | 3600±50r/min | ||

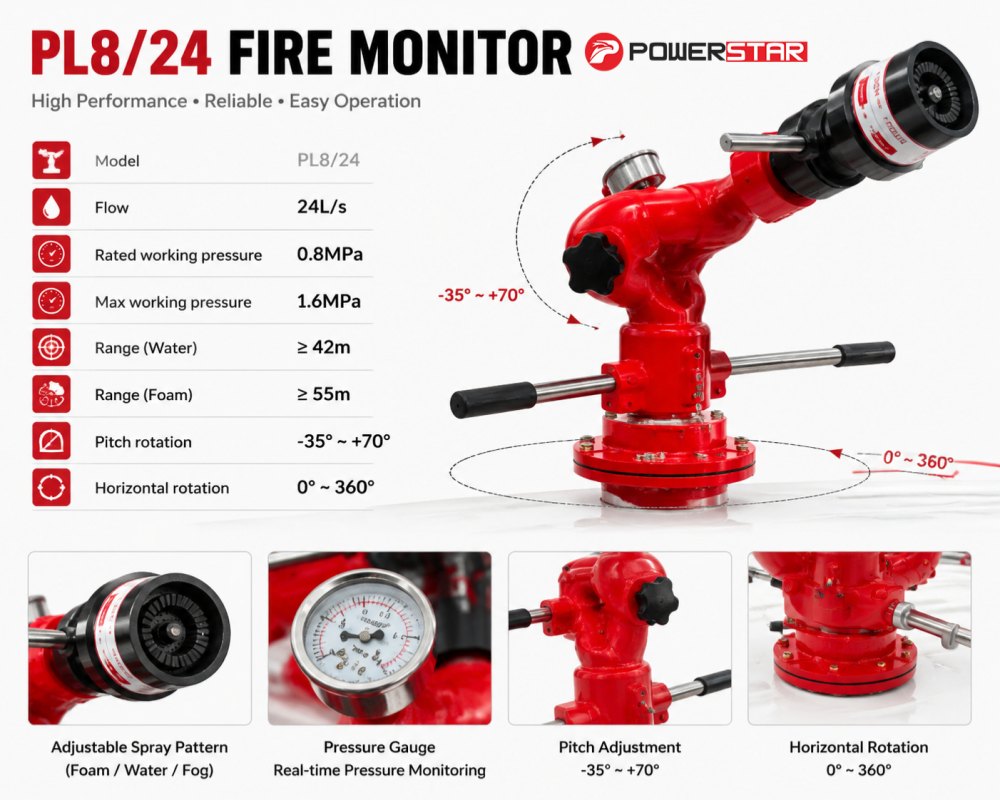

| Пожарный лафетный ствол | Модель | PL8/24 | |
| Расход | 24L/s | ||
| Номинальное рабочее давление | 0.8MPa | ||
| Максимальное рабочее давление | 1.6MPa | ||
| Дальность действия | Вода | ≥42m | |
| Пена | ≥55m | ||
| Вертикальное вращение | - 35~+70° | ||
| Горизонтальное вращение | 0~360° | ||
| Стандартная комплектация | Все стандартные аксессуары: пожарный рукав, фильтр, соединительная муфта, ключ, водяной/пенный ствол, базовый набор инструментов, руководство на английском языке…… | ||


1. Шасси и силовая установка
♦ Шасси: Рама пикапа ISUZU 4×4, колесная база 3025 мм, оптимизирована для маневрирования в ограниченном пространстве и движения по мягкому грунту
♦ Двигатель: Турбодизель 4KH1CT6H1, 143 л.с. (105 кВт), хороший крутящий момент на низких оборотах для внедорожного движения и привода насоса
♦Трансмиссия: 5-ступенчатая механическая коробка передач с 1 передачей заднего хода, простая и надежная для эксплуатации в полевых условиях

2. Система пожаротушения
♦ Бак: 600 л воды + 200 л пены (всего 800 л), углеродистая сталь, с перегородками для стабильного управления на неровных дорогах
♦ Насос: CB10/40-XZ, 40 л/с при 1,0 МПа, с приводом от ВОМ, высота всасывания 7 м, время заливки ≤50 с
♦ Ствол: JBQ 5.5/10, 10 л/с при 0,55 МПа, с приводом от ВОМ, высота всасывания 7 м, быстрое заполнение для немедленного использования
♦ Пожарный Ствол: PL8/24, расход 24 л/с, дальность подачи воды ≥42 м, пены ≥55 м, горизонтальное вращение на 360°, угол наклона от -35° до +70°

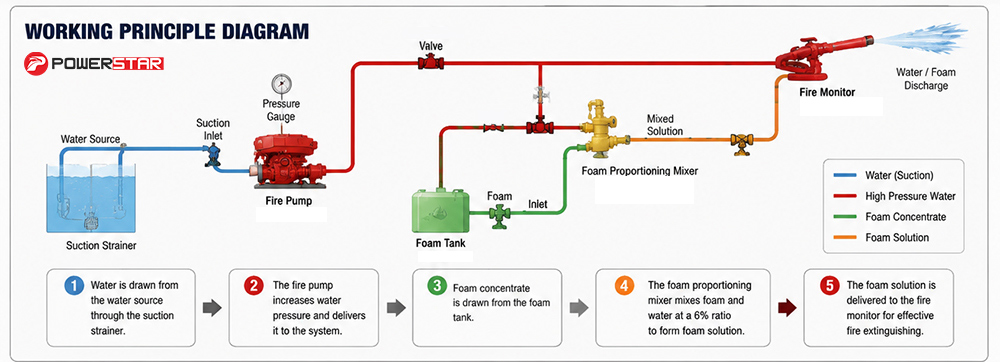

» Ⅳ .Принцип работы пенного пожарного автомобиля :
• Забор через всасывающий патрубок
Оборудован всасывающим портом DN50 для забора воды из открытых источников, таких как пруды, ручьи или гидранты, когда городское водоснабжение недоступно.
• Заливное соединение
Внешний водозаборный патрубок позволяет подключаться к стандартному гидранту или вспомогательному насосу для быстрого наполнения бака в городских условиях.
• Выходные патрубки
Выходы DN65 с обеих сторон автомобиля поддерживают подключение нескольких рукавов, адаптируясь к различным требованиям по давлению и расходу для эффективного тушения пожара.
• Пенный контур
Независимая замкнутая система дозирования пены автоматически управляет всасыванием концентрата, смешиванием и подачей. Переключается между режимами воды и пены, сохраняя постоянное соотношение смеси для пожаров класса B.

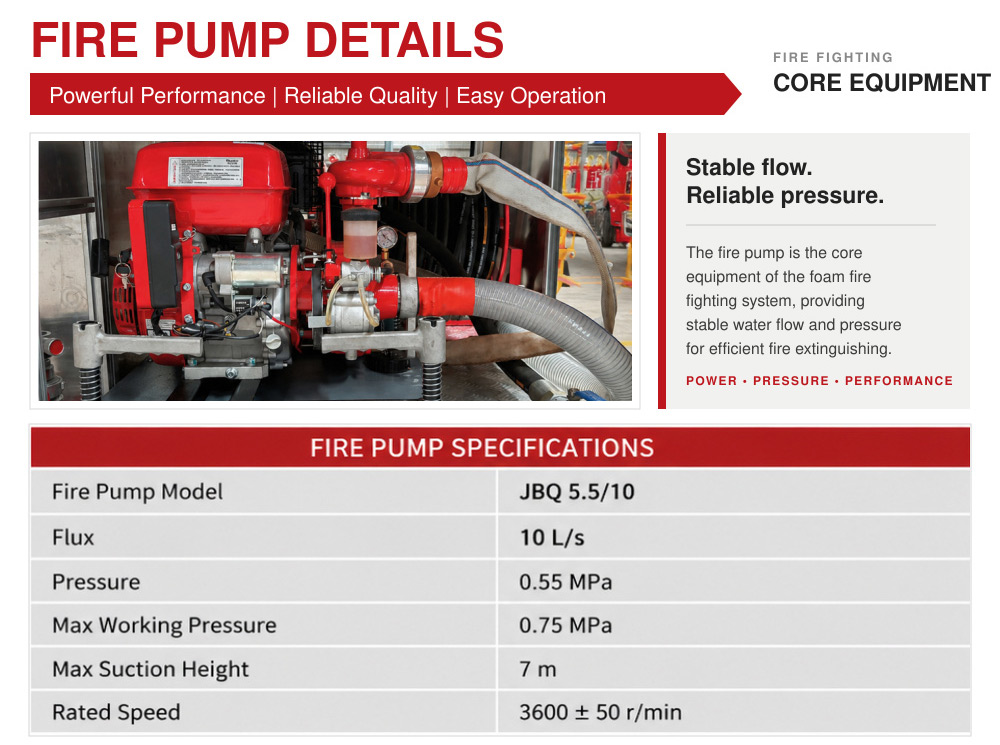

» Ⅴ.Система пожарного насоса :

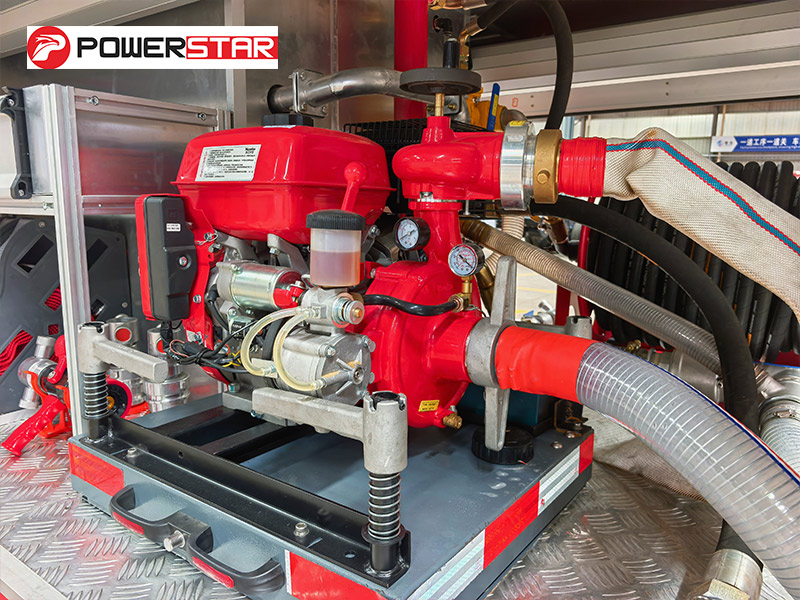

Пожарный насос:

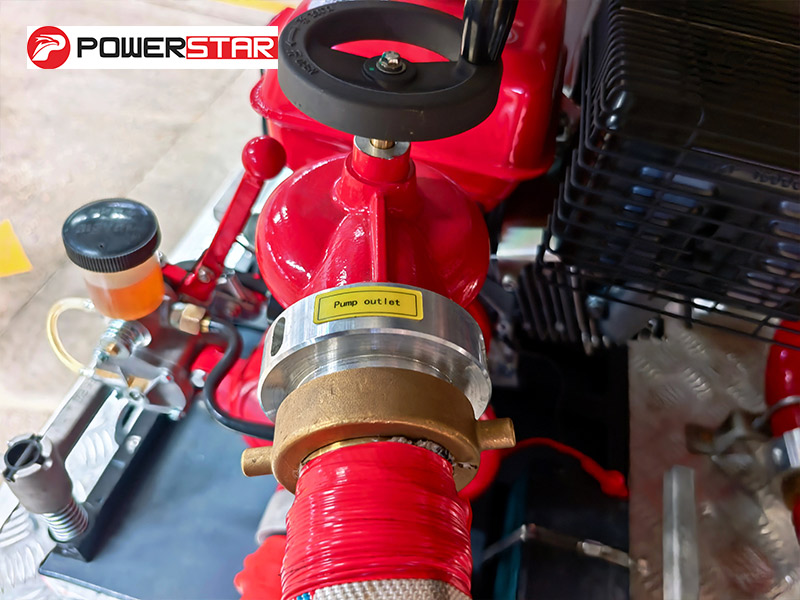

Пожарный насос JBQ 5.5/10 с номинальной производительностью 10 л/с и давлением 0,55 МПа установлен в заднем отсеке оборудования. Этот компактный насос обеспечивает стабильный расход и давление, поддерживая как рукавные линии, так и лафетный ствол на крыше для эффективной подачи воды или пены при тушении пожара.

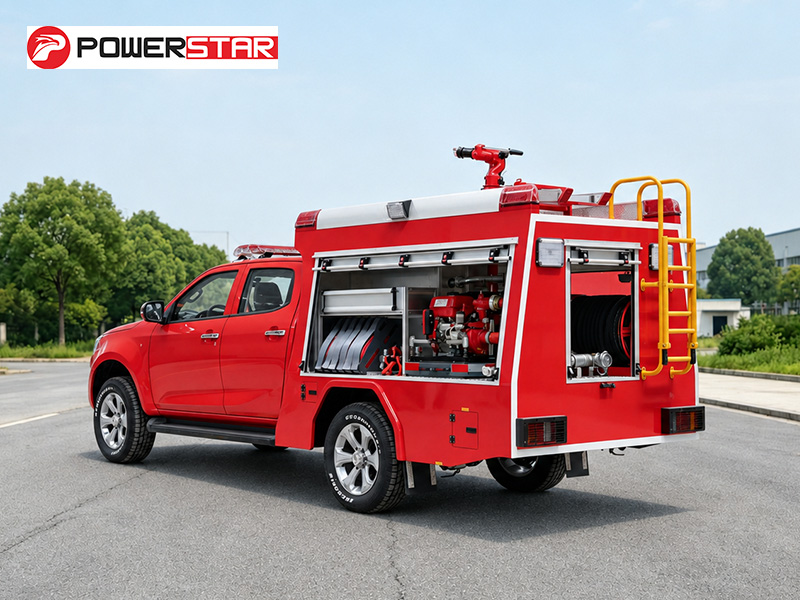

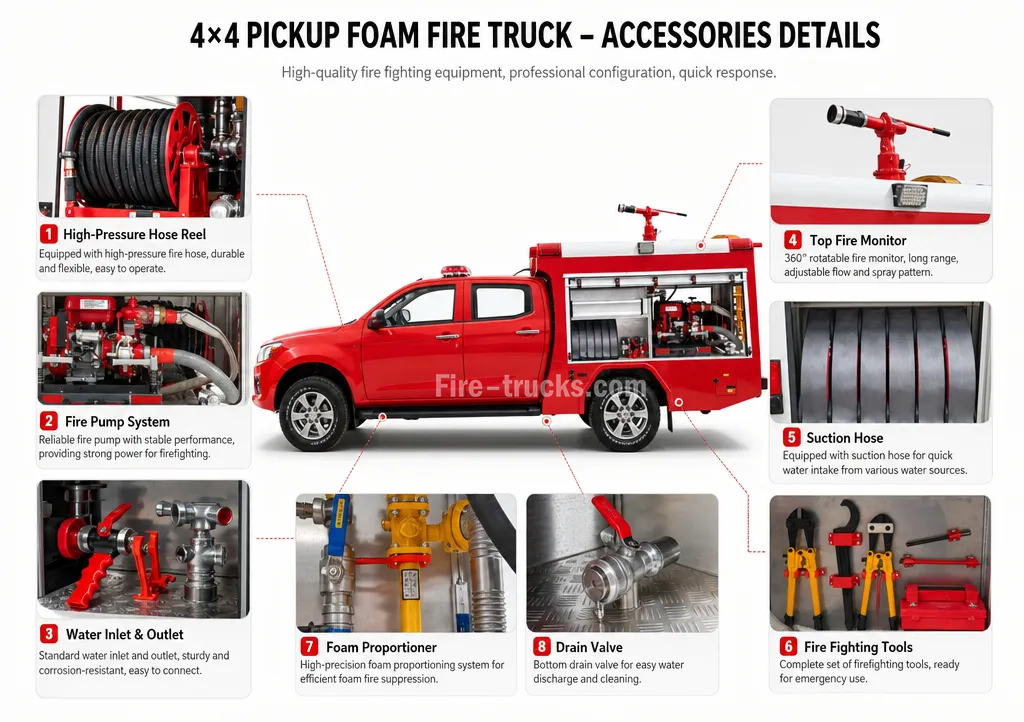

» Ⅵ.Пожарное оборудование:

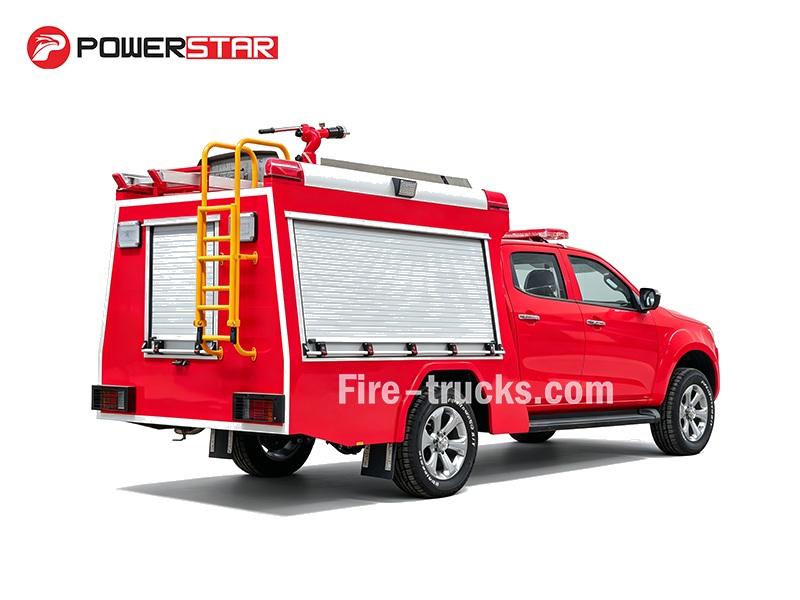

• Отсек для оборудования
Отсеки для хранения расположены с обеих сторон автомобиля и оснащены регулируемыми стойками и выдвижными лотками. Стойки надежно удерживают пожарные рукава, всасывающие линии и пеногенераторы, а лотки обеспечивают быстрый доступ к ручным инструментам, таким как гаечные ключи, топоры и ломики, сокращая время реагирования при вызовах экстренных служб.

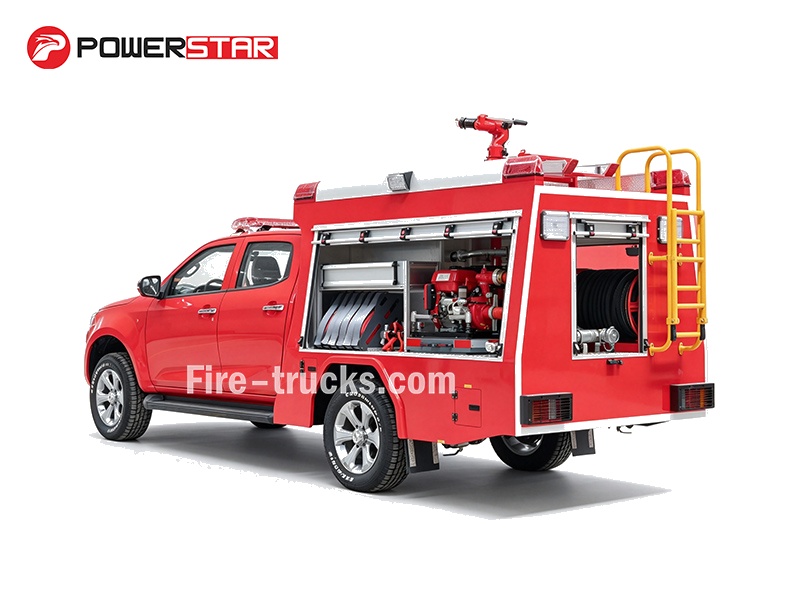

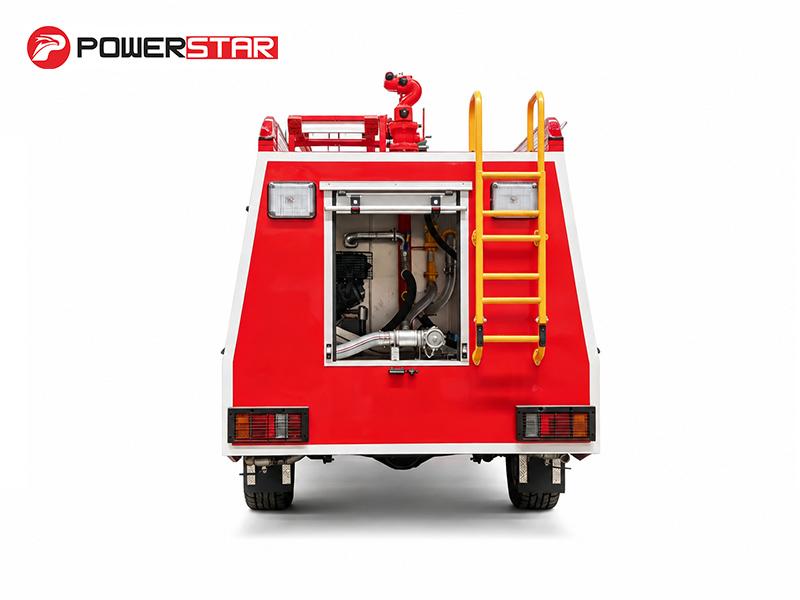

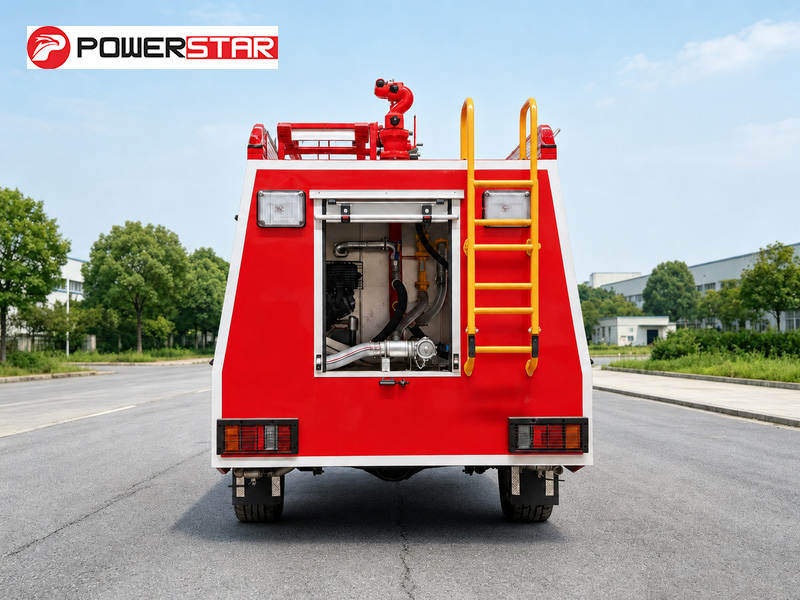

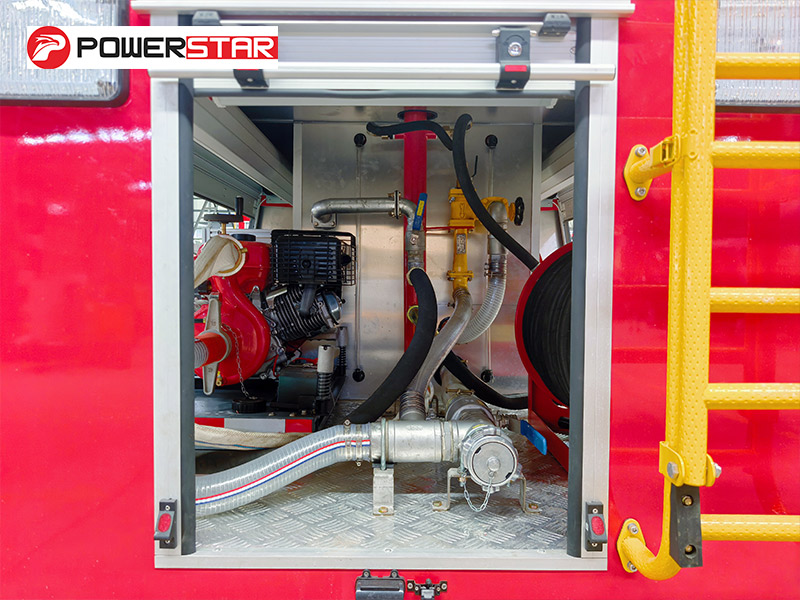

•Насосный отсек:Оснащен пожарным насосом JBQ 5.5/10, панелью управления, манометром, вакуумметром и освещением отсека. В комплект аксессуаров входят пожарные рукава, всасывающие линии, коллекторы, сетчатые фильтры, пожарные стволы, пеногенераторы, ключи для всасывающих рукавов и переходники.

Пожарный пикап ISUZU 4×4 оснащен установленным сзади насосом JBQ 5.5/10 и лафетным стволом PL8/24, установленным на крыше кабины. Общая вместимость жидкостей составляет 800 литров — 600 л воды и 200 л пены. Автомобиль построен на компактном шасси 4×4 и оснащен дизельным двигателем 143 л.с. 4KH1CT6H1. В стандартную поставку входят рукава, всасывающая линия, соединительные элементы, пеногенератор и базовый набор инструментов. Полные характеристики приведены ниже:

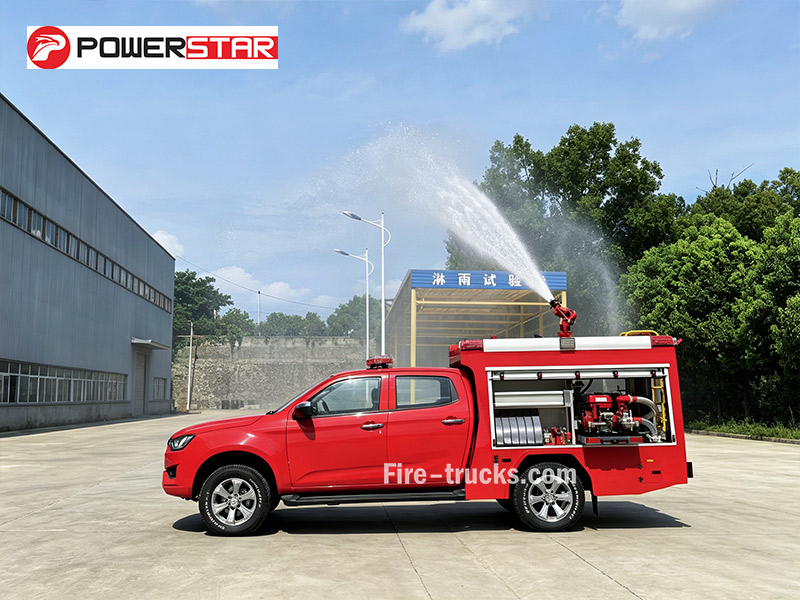

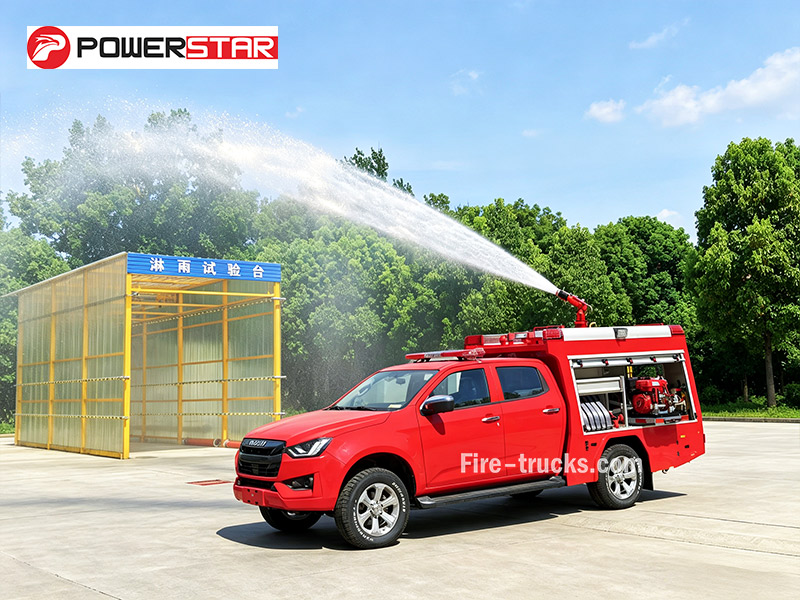

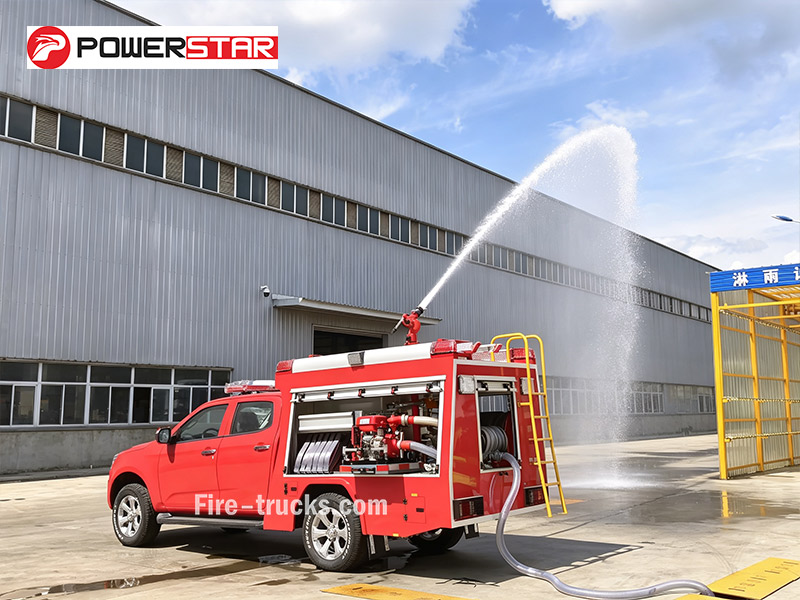

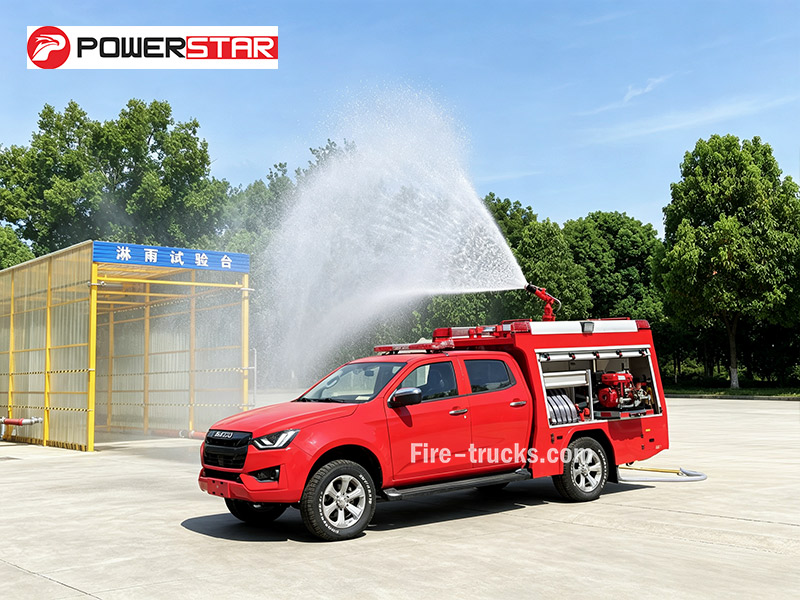

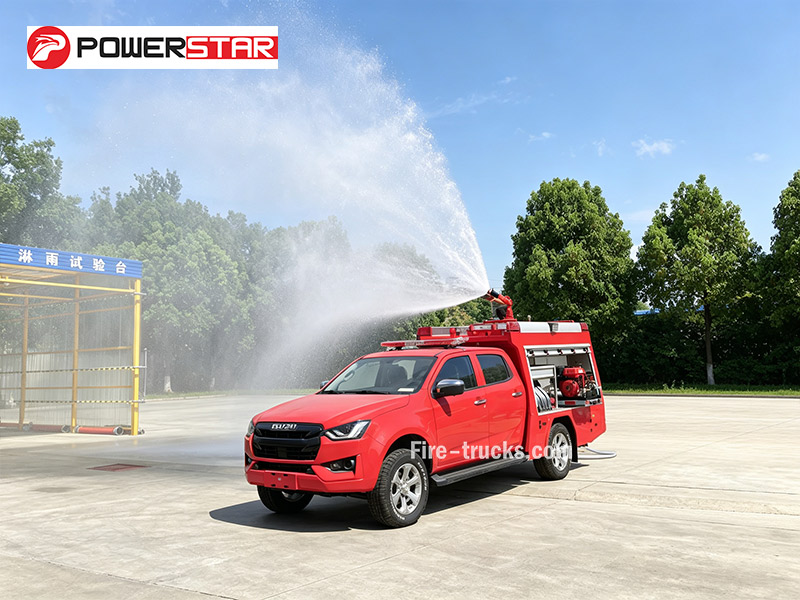

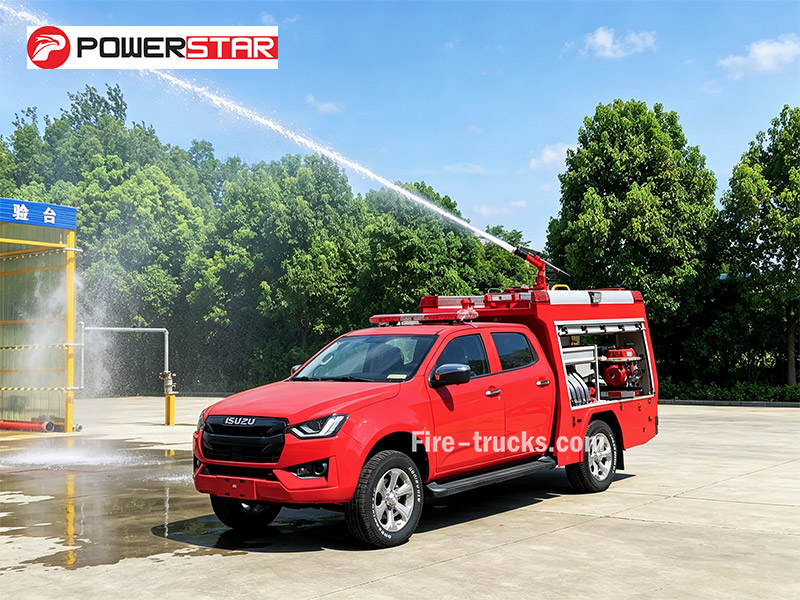

» Ⅶ.Испытание рабочих характеристик пожарного лафетного ствола:

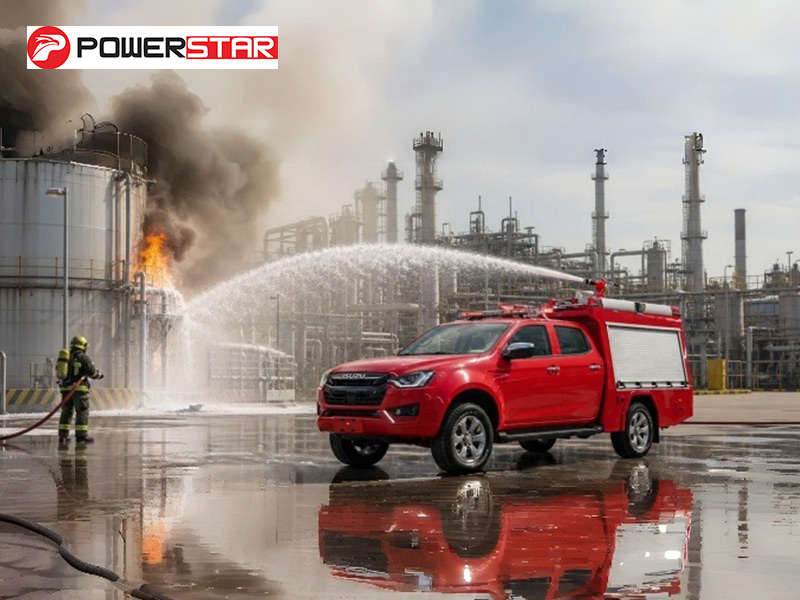

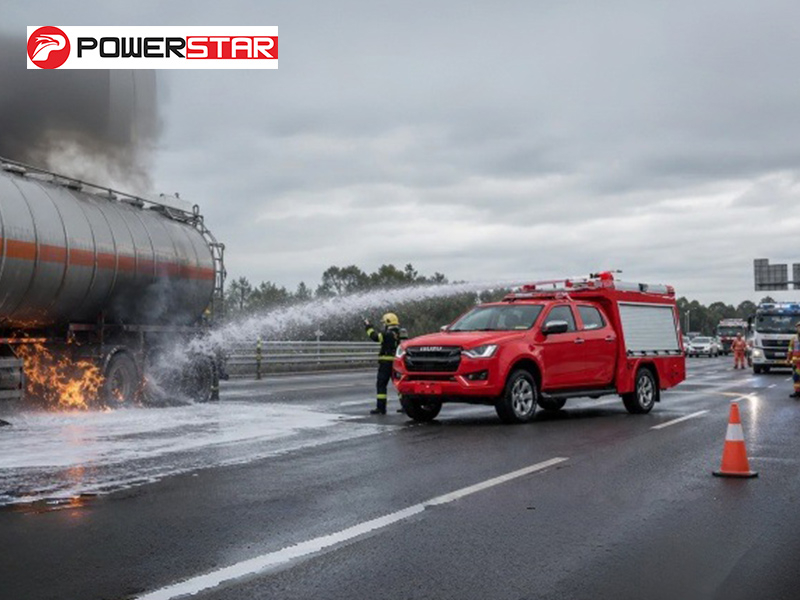

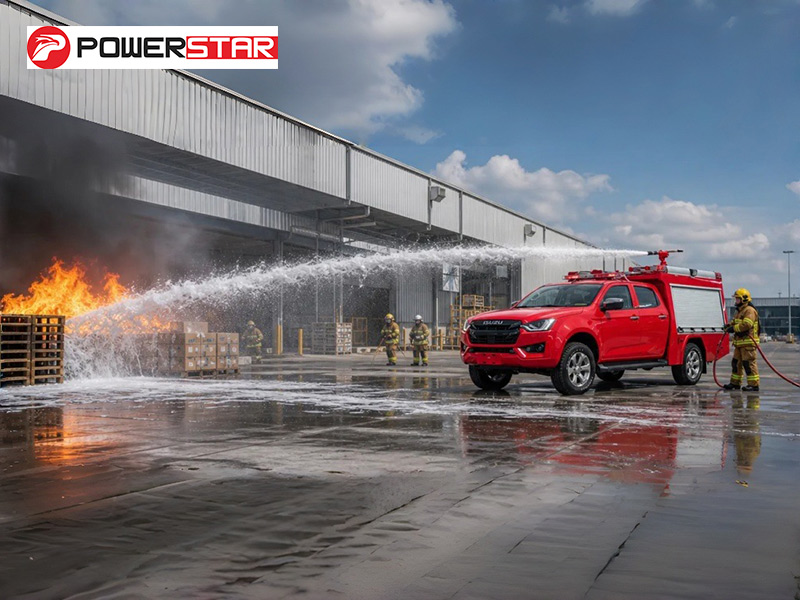

» Ⅷ.Сценарии применения:
