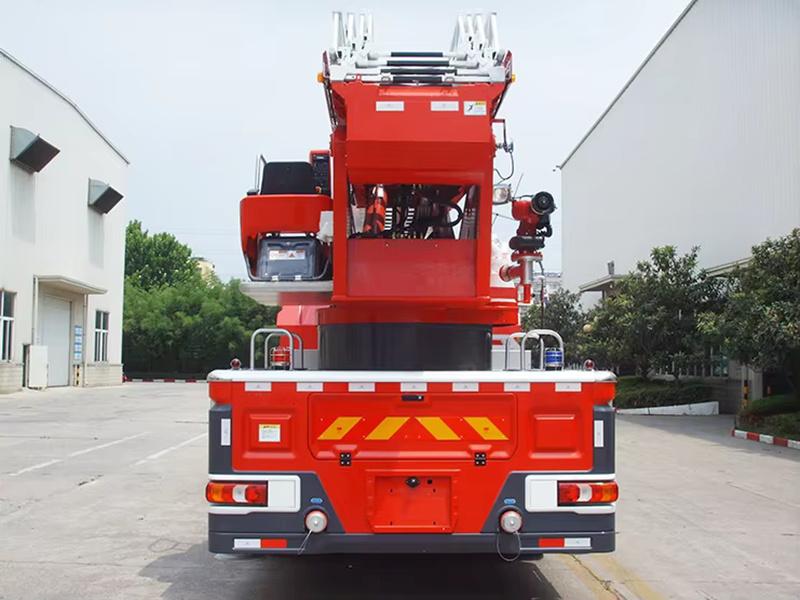

Пожарная автолестница Isuzu GIGA 32M

Модель

Параметры

Прочее

Шасси

ISUZU GIGA

Пожарное применение

Полная масса

22000 кг

Модель двигателя

6UZ1-TCG61

ISUZU

Мощность двигателя

380 л.с.

Колесная база

4600 мм

Тип привода

4x2/ 6 колес

Левый руль

Трансмиссия

FAST 12-ступенчатая

Механическая

Экологический стандарт

9839 мл

Евро 6

02, Система пожаротушения:

Пожарный ствол

ПЛКД48электронно-управляемый пожарный монитор

Расход:48л/с,рабочее давление ≤0,8 МПа(Дальность стрельбы ≥60м Угол поворота ствола:Угол наклона: -45°—+60°

угол поворота: -85°—+60°

Управление водопроводной линией

Режимы управления водопроводной линией: ручной

Пожарный-трубопровод

Надстройка: труба из алюминиевого сплава

Основа: телескопическая водопроводная труба из нержавеющей стали + металлическая сетка из нержавеющей стали

гофрированный шланг + резиновый шланг

Конфигурация пожарных соединений

Интерфейс

Характеристики

клапан

Положение

Напорная вода

интерфейс (вход)

2×DN80

—

2 сзади

кузова автомобиля

Интерфейс напорной воды (выход) на

рабочей платформе

DN65

Ручной затворный вентиль

Передняя часть платформы

Тип соединения водозабора/водоотвода: стандартно оснащается быстросъемным (быстрым) и может быть заменен на гермафродитно-типное соединение

Быстросъемное соединение рекомендуется в холодных регионах.

03, Система электронного управления:

Рабочая платформа

Позиция консоли на верхней части автомобиля: левая сторона поворотного стола (с сиденьем) и рабочая платформа. Между двумя рабочими станциями имеется устройство громкой связи.

Тип управления всем автомобилем; Интерфейс управления, компьютерное управлениесзади.

Компьютерный дисплей: цветной ЖК-дисплей. Он может отображать амплитуду стрелы, рабочую кривую телескопической работы, ориентацию стрелы и кабины, а также может отображать данные, такие как рабочая высота стрелы, угол изменения амплитуды и рабочий радиус, а неисправности могут быть запрошены через дисплей экран.

Выравнивание опор

Автоматическое и ручное выравнивание

Предупредительный свет

На верхней части кабины установлены два круглых сигнальных фонаря; Внутри кабины водителя установлен звуковой сигнал;

1 красный проблесковый маячок и 1 синий проблесковый маячок слева и справа сзади.

Освещение

Освещение кронштейна подлокотника Освещение платформы

04, Рабочая платформа:

Габаритныеразмеры.

Прибл. 2000×900×1200 мм, Нагрузочная способность 350-450 кг

Рабочая платформа

Сварная конструкция из алюминиевого профиля, нижние болты соединены с стальными кронштейнами, а нижняя пластина имеет защитную рифленую пластину; Задняя дверь расположена сбоку для удобства входа оператора на рабочую платформу;

Устройства

На рабочей платформе установлен анемометр; Анемометр установлен на платформе;

Перед и под платформой установлено ультразвуковое устройство предотвращения столкновений.

Пожаротушение и самозащита система

Имеет защиту от распыления на рабочей платформе, управление рабочей платформой и ручной шаровой кран;

Рабочая платформа оснащена выходным отверстием DN65 и ручным запорным вентилем;

Кузов автомобиля

Лестница: по одной с обеих сторон кузова; по 1 с каждой стороны кузова

Рама кузова: Профильная рама

Кузов: Алюминиевая облицовка

Верхняя ходовая площадка кузова: Окисленная нескользящая алюминиевая

Отсек для хранения/ящик для инструментов: Алюминиевая рама, с замком. Алюминиевые роллетные ворота

Цвет кузова

Цвет надстройки - ярко-белый;

Внешняя поверхность кабины, цистерны и корпуса - пожарно-красный.

Стандартная комплектация

Система мониторинга движения (интеграция навигации, регистратора движения, камеры заднего вида и радара заднего вида)

Параметры

Значения

Габаритные размеры

Габаритные размеры

Длина

мм

10600

Ширина

мм

2500

Высота

мм

3900

Колесная база

мм

4600

Весовые параметры

Масса

Полная масса

кг

22000

Передняя ось

кг

9000

Задняя ось

кг

13000

Параметры шасси

Модель

ISUZU GIGA

Тип привода

4×2

Производитель

POWERSTAR

Двигатель

Модель

6WG1-TCG61

Мощность

460 л.с.

Параметр

Значение

Рабочие характеристики

Номинальная рабочая высота  м

32

Номинальный рабочий радиус м

20~23(Изменяемая амплитуда вращения)

Габаритные размеры рабочей платформы (длина × ширина × высота) м

2000×900×1200

Номинальная нагрузка рабочей платформы     кг

350-450

Размах опор (вертикальный × горизонтальный) м

5200×5400

Время раскрытия опор

≤25 с

Время подъема стрелы до номинальной высоты и поворота на 90°

≤55 с

Время приведения в действие подлокотника    с

≤120

Время разворота опор   с

≤30

Максимальная скорость поворота  об/мин

0,2—1,0

Максимально допустимый уклон °

3

Максимально допустимое рабочее усилие и

рабочей платформы

450

Пожарный ствол

Водомет

Модель

PLKD48

Номинальный расход  л/с

48

Номинальное давление    МПа

≤0,8

Номинальная дальность стрельбы    м

≥75

Диапазон вращения головки

Вверх и вниз     °

-45—+60

Влево и вправо     °

-85—+60

Подлокотник

Тип подлокотника

Материал

Алюминиевый сплав с телескопической лестницей

Рабочая высота

32 м

Диапазон амплитуды

Диапазон подъема стрелы

Телескопическая стрела -12°~+75°

Диапазон поворота

360° полное вращение

Макс. скорость вращения поворотного стола

0,5~1,5 об/мин
