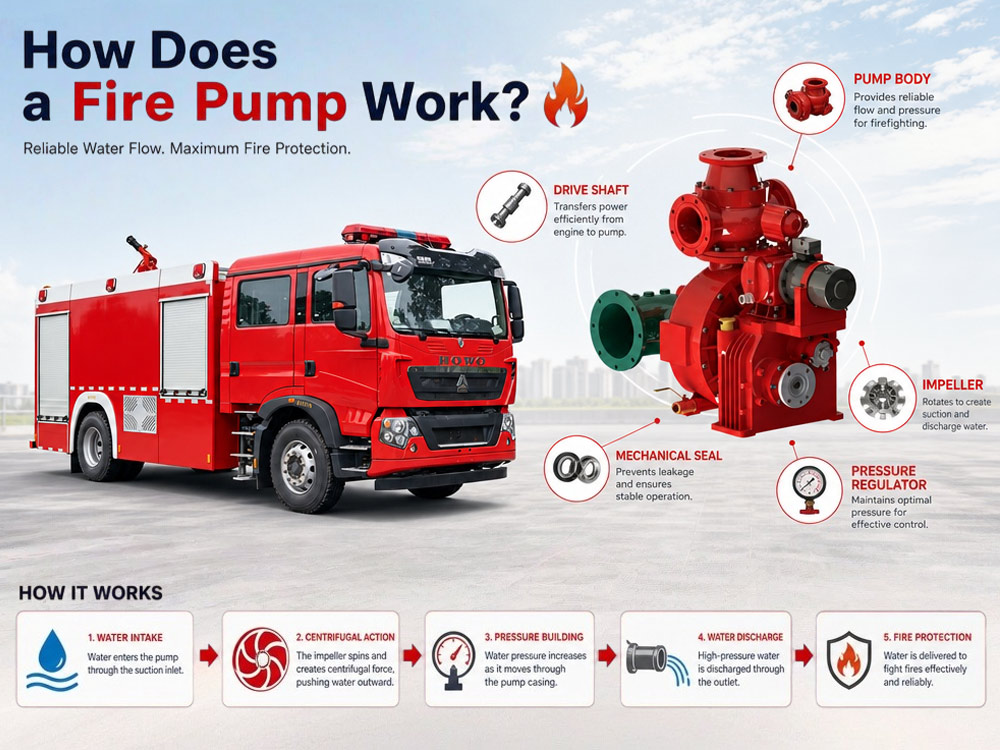

Как работает пожарный насос? Объяснение принципа работы насоса пожарной машины

Пожарный насос является сердцем системы подачи воды каждого пожарного автомобиля. Независимо от того, используется ли он при тушении пожара в здании, промышленной аварии, происшествии в аэропорту или операции в природной зоне, пожарный насос на пожарном автомобиле отвечает за подачу воды высокого давления к рукавам, лафетным стволам и системам пенообразования.Его конструкция с центробежным рабочим колесом и система с приводом от ВОМ обеспечивают стабильное давление и высокую производительность потока, напрямую повышая эффективность тушения пожаров более чем на 40% и сокращая время реагирования в 3 раза. Его можно назвать невидимым защитником пожарных операций и техническим краеугольным камнем современных аварийно-спасательных служб.

Узнайте, как работает пожарный насос, включая принцип его работы, основные компоненты, процесс движения воды, создание давления и области применения. Узнайте, как насосы пожарных автомобилей обеспечивают надежную подачу воды для тушения пожаров и как выбрать подходящий насос для вашей пожарной техники.Давайте узнаем об этом сегодня.

» I. Сначала необходимо знать три ключевых компонента системы пожарного насоса:

1. Рабочее колесо: Вращающийся компонент, который втягивает воду и выбрасывает ее наружу под действием центробежной силы. Обычно изготавливается из бронзы, нержавеющей стали или чугуна.

2. Корпус насоса: Корпус, в котором находится рабочее колесо и который направляет поток воды. Предназначен для преобразования скорости в давление.

3. Коробка отбора мощности (PTO): Механическое соединение, передающее мощность двигателя от трансмиссии автомобиля к пожарному насосу.

» II. После ознакомления с ключевыми компонентами основной принцип работы пожарного насоса выглядит следующим образом:

1. Мощность передается от двигателя через PTO

Двигатель автомобиля приводит в действие PTO, который соединен с валом насоса. Когда оператор включает PTO, мощность двигателя перенаправляется для вращения рабочего колеса насоса с высокой скоростью.

2. Рабочее колесо начинает вращаться

Рабочее колесо вращается со скоростью 1 500–2 500 об/мин, втягивая воду в насос через всасывающий вход. Вращающиеся лопасти рабочего колеса создают зону низкого давления в центре, втягивая воду из встроенного бака, гидранта или естественного источника воды.

3. Центробежная сила повышает давление воды

При вращении рабочего колеса вода выбрасывается наружу под действием центробежной силы. Скорость воды увеличивается по мере ее перемещения от центра к внешнему краю рабочего колеса. Затем корпус насоса преобразует эту скорость в давление, выталкивая воду высокого давления через напорное отверстие.

4. Вода высокого давления выходит через напорное отверстие

Вода под давлением (обычно 0,8–1,2 МПа) выходит через напорное отверстие и подается к пожарным рукавам, лафетным стволам или системам дозирования пены для проведения пожаротушения.

» III. Откуда пожарный насос получает воду?

Пожарный насос может забирать воду из трех источников:

Встроенный водяной бак: Основной источник воды для первоначальной атаки. Типичная вместимость: 2 000–12 000 литров. Обеспечивает немедленную подачу воды после прибытия.

Пожарный гидрант: Подключается через подающие рукава. Обеспечивает непрерывную подачу воды для длительных операций. Давление от гидранта помогает насосу поддерживать поток.

Естественный источник воды (забор воды): Озера, реки, пруды или бассейны. Насос использует систему заполнения для удаления воздуха из всасывающего рукава перед забором воды. Максимальная теоретическая высота всасывания на уровне моря: примерно 10 метров (33 фута). Эффективная глубина забора воды: обычно 7–8 метров.

Процесс забора воды:

1. Подсоединить жесткий всасывающий рукав к входу насоса

2. Погрузить сетчатый фильтр как минимум на 2–3 фута ниже поверхности воды

3. Включить заливочное устройство для удаления воздуха из рукава и насоса

4. Создается вакуум, атмосферное давление подталкивает воду вверх

5. Вода заполняет насос, затем центробежный насос создает в ней давление

» IV. Компоненты системы и основные функции пожарного насоса:

Всасывающий вход: Место, через которое вода поступает в насос. Типичный размер: DN100–DN150. Оснащен фильтром для предотвращения попадания мусора.

Напорный выход:Место выхода воды под давлением. Типичный размер: DN65–DN80 (стандартные выходы). Оснащается клапанами для регулирования подачи к рукавам или лафетным стволам. Несколько выходов позволяют использовать их одновременно.

Рабочее колесо:Вращающийся компонент, создающий поток воды. Преобразует механическую энергию в кинетическую энергию. Обычно изготавливается из бронзы (устойчивой к коррозии), нержавеющей стали (прочной и долговечной) или чугуна (экономичный вариант для стандартных применений).

Корпус насоса:Корпус, направляющий поток воды. Предназначен для преобразования скорости в давление. Распространённые конструкции: спиральный корпус (спиралевидная форма для плавного потока) и диффузорный корпус (для более высокой эффективности).

Система заливки:Удаляет воздух из насоса и всасывающего рукава перед забором воды. Типы включают:

• Вакуумная система заливки:Роторно-лопастная или поршневая конструкция. Быстрая и эффективная. Наиболее распространена в современных пожарных автомобилях.

• Выхлопная система заливки:Использует выхлопные газы двигателя для создания вакуума. Простая, но менее эффективная.

• Электрическая система заливки:С приводом от электродвигателя. Может выполнять заливку без вращения насоса. Защищает механическое уплотнение от повреждений при работе всухую.

Предохранительный клапан давления:Предотвращает избыточное давление. Открывается, когда давление превышает установленный предел. Защищает рукава, насос и пожарных.

Регулятор давления:Автоматически поддерживает заданное давление. Регулирует обороты двигателя для компенсации изменений расхода. Снижает нагрузку на оператора. Доступен в режиме давления (поддерживает заданное давление) и режиме оборотов (поддерживает заданную скорость двигателя).

PTO (вал отбора мощности):Соединение между двигателем и насосом. Передаёт мощность двигателя для привода насоса. Пожарные автомобили обычно используют сэндвич-PTO (устанавливаемый между двигателем и трансмиссией) для полной передачи мощности.

» V. Выбор насоса по применению:

1. Сравнение типов пожарных насосов

2. Пожарный насос и стандартный водяной насос

3. Рекомендации по выбору для сценариев применения

» VI.Как пожарный насос создаёт давление?

Пожарный насос создаёт давление за счёт центробежной силы. Когда рабочее колесо вращается, оно втягивает воду в центр и выбрасывает её наружу с высокой скоростью. Корпус насоса преобразует эту воду с высокой скоростью в давление, замедляя её движение.

Факторы, влияющие на давление:

• Скорость вращения рабочего колеса:Более быстрое вращение = более высокое давление. Скорость вращения рабочего колеса прямо пропорциональна оборотам двигателя.

• Обороты двигателя:Более высокая скорость двигателя = более быстрое вращение рабочего колеса = более высокое давление. Операторы регулируют давление, изменяя дроссель двигателя или используя регулятор давления.

• Конструкция насоса:Двухступенчатые насосы могут создавать более высокое давление, чем одноступенчатые, за счёт использования двух рабочих колёс, установленных последовательно.

• Диаметр трубопровода:Меньший диаметр = более высокое давление, но меньший расход. Больший диаметр = более низкое давление, но больший расход. Оператор должен балансировать давление и расход в зависимости от задачи пожаротушения.

• Источник воды:Достаточная подача воды необходима для поддержания давления. Недостаточная подача приводит к падению давления.

» VII. Распространённые проблемы пожарных насосов и решения

1. Насос не может заполниться водой

Возможные причины: Утечка воздуха во всасывающем шланге, засорённый сетчатый фильтр, неисправность устройства заливки.

Решения: Проверить и затянуть все соединения всасывающего шланга; очистить сетчатый фильтр; проверить систему заливки (вакуумный насос или электрический заливной насос) и при необходимости отремонтировать.

2. Низкое давление воды

Возможные причины: Засорённый сетчатый фильтр, недостаточные обороты двигателя, изношенное рабочее колесо, наличие воздуха в системе.

Решения: Очистить сетчатый фильтр; увеличить скорость двигателя; проверить рабочее колесо на износ и при необходимости заменить; проверить утечки воздуха и снова выполнить заливку.

3. Кавитация

Образование: Кавитация возникает, когда насос получает недостаточное количество воды. Рабочее колесо вращается в смеси воды и пузырьков пара. При схлопывании этих пузырьков создаются ударные волны, которые повреждают рабочее колесо и вызывают сильные колебания давления.

Как избежать: Никогда не запускайте насос быстрее, чем может обеспечить источник воды; контролируйте давление на входе; уменьшите скорость насоса, если вакуум слишком высокий; убедитесь, что сетчатый фильтр не засорён.

4. Утечка воды

Проверяемые элементы: Проверить все уплотнения и прокладки; осмотреть корпус насоса на наличие трещин; убедиться, что сливные клапаны закрыты; немедленно заменить изношенные уплотнения.

5. Перегрев

Причины: Работа насоса всухую, недостаточное охлаждение, длительная работа без потока воды.

Советы по обслуживанию: Никогда не запускайте насос без воды; убедитесь, что линии охлаждения свободны; позволяйте насосу охлаждаться между операциями; регулярно проверяйте термопредохранительный клапан.

» VIII. Реальный пример из практики: модернизация насоса муниципальной пожарной службы

Предыстория:

Муниципальной пожарной службе с парком устаревших пожарных автомобилей потребовалась модернизация насосных систем на трёх основных пожарных машинах. Существующие насосы испытывали трудности с поддержанием давления при тушении пожаров в высотных зданиях и часто требовали ремонта.

Задача:

• Нестабильное давление на высоте более 50 метров

• Медленный забор воды из естественных источников (время заливки >45 секунд)

• Низкий расход при высоком давлении

• Частые отказы уплотнений и износ рабочих колёс

Решение:

• Пожарный насос CB10/60 (60 л/с при 1,0 МПа)

• Электрический вакуумный заливной насос (повышает скорость заливки)

• Автоматический регулятор давления (поддерживает стабильное давление)

• Модернизированные уплотнения и подшипники насоса

• Новые всасывающие шланги с более крупными сетчатыми фильтрами

Результаты:

Давление увеличилось на 25%, время подготовки к подаче воды сократилось на 35%, эффективность пожаротушения значительно повысилась, а затраты на техническое обслуживание снизились на 60%. Ведомство сообщило о более быстром времени реагирования и более надежной работе насосов при крупномасштабных пожарах.

» IX. Как выбрать подходящий пожарный насос

1. Определите необходимый расход

2. Определите необходимое давление

3. Учитывайте источник воды

• Подача от гидранта:Одноступенчатого насоса достаточно. Заполнение не требуется.

• Встроенная цистерна:Одноступенчатый или двухступенчатый. Для забора воды требуется заполнение насоса.

• Природный источник воды (забор воды):Требуется вакуумный насос. Для большой высоты подъёма используется двухступенчатый насос.

4. Размер и конфигурация пожарного автомобиля

»X. Часто задаваемые вопросы (FAQ)

В: Что такое пожарный насос?

О: Пожарный насос — это центробежный насос, приводимый в действие двигателем автомобиля через систему отбора мощности (PTO). Он забирает воду из встроенных цистерн, гидрантов или природных источников воды, повышает давление воды за счёт вращения рабочего колеса и подаёт воду высокого давления к рукавам или лафетным стволам для тушения пожаров.

В: Как пожарный насос повышает давление воды?

О: Рабочее колесо вращается с высокой скоростью (1 500–2 500 об/мин), втягивая воду в центр и выбрасывая её наружу под действием центробежной силы. Корпус насоса преобразует эту воду с высокой скоростью в давление, замедляя её движение. Более высокая скорость вращения рабочего колеса = более высокое давление.

В: Является ли пожарный насос таким же, как обычный водяной насос?

О: Нет. Пожарные насосы рассчитаны на более высокое давление (0,8–2,5 МПа), более высокую производительность (1 200–6 000 л/мин) и непрерывную аварийную работу. Обычные водяные насосы работают при более низком давлении и не предназначены для пожаротушения или систем с приводом от PTO.

В: Что приводит в действие насос пожарного автомобиля?

О: Двигатель пожарного автомобиля приводит в действие пожарный насос через систему отбора мощности (PTO). Когда оператор включает PTO, мощность двигателя передаётся на вращение рабочего колеса насоса. Отдельный двигатель не требуется.

В: Зачем пожарному насосу нужен заливочный насос?

О: Заливочный насос удаляет воздух из насоса и всасывающего рукава перед забором воды из озера, реки или пруда. Центробежные насосы не могут перемещать воду при наличии воздуха в системе. Заливочный насос создаёт вакуум, позволяя атмосферному давлению проталкивать воду в насос.

В: В чём разница между одно- и двухступенчатым пожарным насосом?

A: Одноступенчатый насос имеет одну крыльчатку и обеспечивает высокий расход при умеренном давлении. Двухступенчатый насос имеет две крыльчатки, соединённые последовательно, и может обеспечивать более высокое давление. Двухступенчатые насосы могут переключаться между режимом объёма (высокий расход) и режимом давления (высокое давление).

Q: Может ли пожарный насос забирать воду из реки?

A: Да. Пожарный насос может забирать воду из рек, озёр, прудов и бассейнов посредством процесса, называемого забором воды с открытого источника. Праймер удаляет воздух из всасывающего рукава и насоса, создавая вакуум. Атмосферное давление проталкивает воду вверх в насос. Максимальная практическая высота всасывания: примерно 7–8 метров.

Q: Что вызывает кавитацию пожарного насоса?

A: Кавитация возникает, когда насос получает недостаточно воды. Крыльчатка вращается в смеси воды и пузырьков пара. Когда эти пузырьки схлопываются, они создают ударные волны, которые повреждают крыльчатку. Кавитация вызывается работой насоса быстрее, чем может подаваться вода, засорёнными сетчатыми фильтрами или чрезмерной высотой всасывания.

Q: Как часто следует обслуживать пожарный насос?

A: Ежедневные проверки (шум, вибрация, утечки), еженедельные испытания (праймер, регулятор давления), ежемесячные проверки (крыльчатка, подшипники, предохранительный клапан), ежегодные испытания полного расхода и гидростатические испытания давления. Регулярное обслуживание предотвращает неожиданные отказы во время чрезвычайных ситуаций.

Q: Как выбрать подходящий пожарный насос для пожарного автомобиля?

A: Учитывайте требуемый расход (на основе пожарных рисков), требования к давлению (на основе высоты зданий), источник воды (гидрант, бак или природный источник), шасси пожарного автомобиля (4×2, 4×4, 6×4, 8×4), марку и надёжность насоса, а также поддержку по техническому обслуживанию и сервису. Насос должен соответствовать мощности двигателя автомобиля и конфигурации КОМ.

»XIКлючевые выводы

• Пожарные насосы используют центробежную силу для повышения давления воды. Крыльчатка втягивает воду и выбрасывает её наружу, преобразуя скорость в давление.

• Большинство насосов пожарных автомобилей приводятся в действие через систему КОМ (коробка отбора мощности). Мощность двигателя перенаправляется к насосу, отдельный двигатель не требуется.

• Вода может поступать из встроенных баков, гидрантов или открытых водоисточников. Забор воды из природных источников требует использования праймера для удаления воздуха из всасывающего рукава.

• Системы заливки удаляют воздух перед забором воды из природных источников. Вакуумные праймеры являются наиболее распространёнными, а электрические праймеры обеспечивают защиту механических уплотнений.

• Производительность насоса зависит от расхода, давления, размера крыльчатки и мощности двигателя. Соответствие насоса задаче пожаротушения имеет решающее значение.

• Правильное техническое обслуживание (ежедневное, еженедельное, ежемесячное, ежегодное) повышает надёжность и срок службы. Регулярные испытания предотвращают неожиданные отказы во время чрезвычайных ситуаций.

• Понимание работы насоса помогает покупателям выбрать подходящие характеристики для своего пожарного автомобиля. Насос должен соответствовать шасси, КОМ и требованиям пожаротушения.
